Чертёж ворот своими руками: распашные из профильной трубы

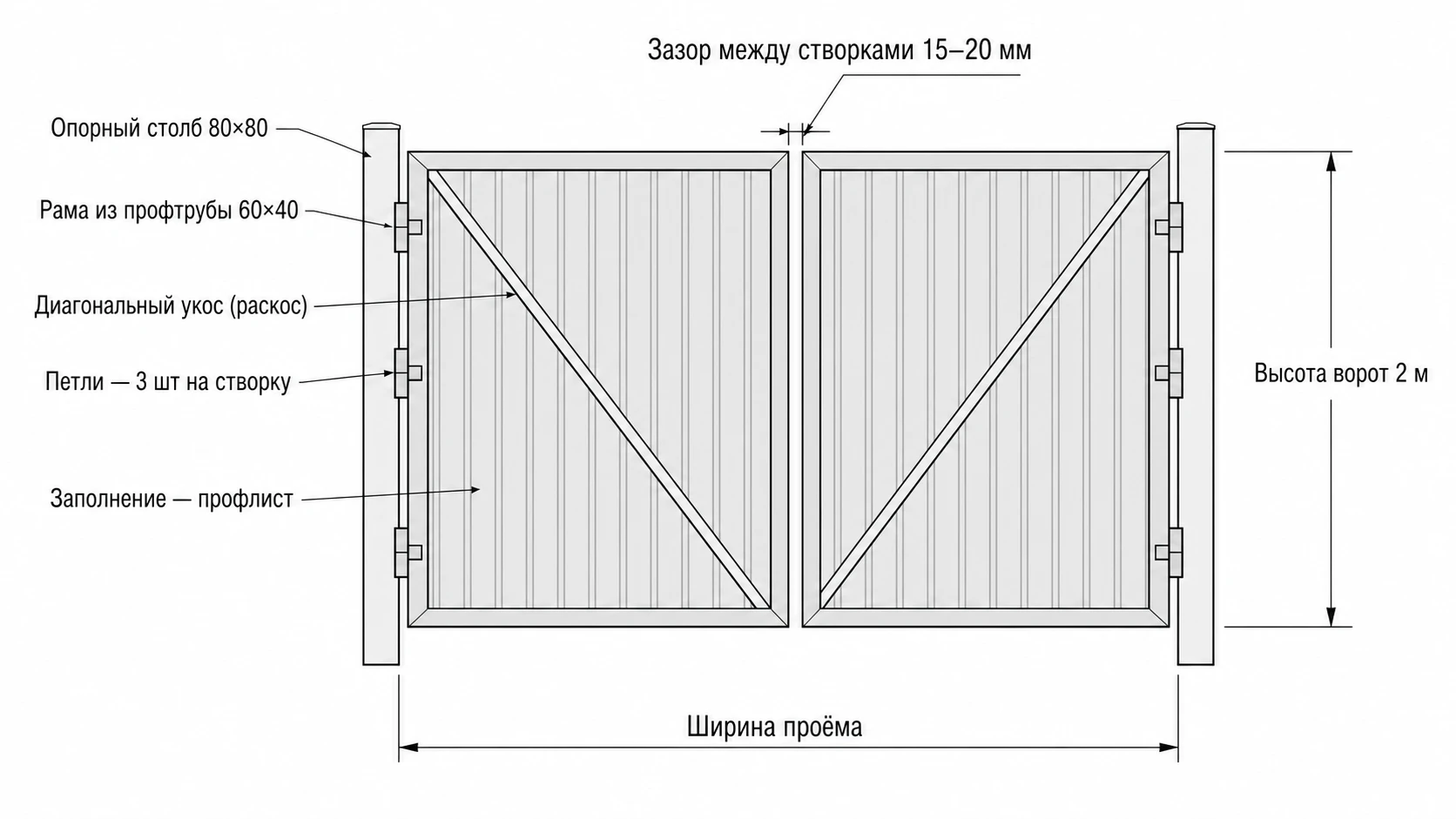

Чертёж ворот — это не художественный эскиз, а рабочая схема с размерами, по которой режут и сваривают металл. Минимум, который на нём должен быть:

• Габариты проёма — расстояние между столбами (в свету) и высота.
• Размеры створок с учётом зазоров: между створками, от створки до столба и от низа до земли.
• Внешняя рама каждой створки из профтрубы — длина каждой стороны.
• Внутренний каркас (рёбра жёсткости) — горизонтальные и диагональные перемычки.
• Расположение петель на створке и столбе.
• Калитка (если встроена) — её проём и рама.
• Сечение профиля для рамы, каркаса и столбов.

Главное, что закладывают в чертёж заранее, — зазоры. Без них ворота не закроются или будут тереть. Дальше разберём конкретные цифры.

Если сваривать и навешивать створки самому не с руки, эту часть проще доверить установку профи — с выездом на замер и фиксированной ценой.

Прежде чем чертить, определяются с типом — от него зависит вся конструкция.

Виды распашных ворот

• Двустворчатые — классика, две одинаковые створки. Проще всего чертить и варить, симметрично.
• Одностворчатые — одна створка на весь проём; нужна для узких въездов, но тяжёлая и требует усиленных петель и столба.
• С встроенной калиткой — калитка прорезана в одной из створок; экономит место, но усложняет каркас.
• С отдельной калиткой — калитка рядом с воротами, на своём столбе.

Виды гаражных ворот

• Распашные — самые простые и дешёвые для самостоятельного изготовления из профтрубы.
• Секционные — заводские, сами не делают (сложный механизм и направляющие).
• Подъёмно-поворотные — единое полотно поднимается вверх; реально сварить самому, но сложнее распашных.
• Откатные — едут вбок; делают самостоятельно, но нужна фурнитура (балка, ролики, рейка).

Для самостоятельного изготовления по чертежу из профтрубы оптимальны распашные двустворчатые — на их примере и строим чертёж.

Чертёж начинается с двух чисел — ширины проёма и высоты. Их берут от назначения ворот.

Ширина

Для въезда на участок ширину проёма делают не менее 3,5 м для легкового авто и от 4,0 м — если заезжает грузовая техника. Ходовой размер распашных въездных ворот — 3,5–4,0 м. Для гаража распашные обычно 3,0–4,0 м.

Высота

Стандартная высота распашных ворот — 1,8–2,2 м. Чаще всего 2,0 м: согласуется с высотой забора и достаточно для любого легкового транспорта.

Как ширина делится на створки

В двустворчатых воротах ширину проёма делят пополам, но из размера каждой створки вычитают зазоры. Например, проём 3,6 м → две створки примерно по 1,77 м (с учётом ~30 мм зазора между ними и ~10–15 мм до столбов). Эти зазоры обязательно отражают на чертеже.

Распашные ворота варят из профильной (прямоугольной) трубы. Сечение подбирают под нагрузку: внешняя рама несёт вес, внутренний каркас держит геометрию и заполнение.

Внешняя рама створки

Главный силовой контур. Берут профтрубу 60×40 мм или 60×30 мм с толщиной стенки 2 мм. Для широких и тяжёлых створок (под ковку, сплошной профлист, автоматику) — 60×40 или 80×40 мм со стенкой 2–3 мм.

Внутренний каркас (рёбра жёсткости)

Горизонтальные и диагональные перемычки внутри рамы. Достаточно профтрубы 40×20 или 30×20 мм со стенкой 2 мм. Они держат лист от «игры» и распределяют нагрузку.

Заполнение

Профнастил (С8, С10, С20), штакетник, сэндвич-панель, ковка или их комбинация. От веса заполнения зависит выбор сечения рамы, столбов и мощности автоматики.

Столбы держат весь вес створок и работают на изгиб и выдёргивание — это самый ответственный элемент. Сечение зависит от веса ворот и наличия автоматики.

• Лёгкие ворота (сетка-рабица, лёгкий профлист, ручное открывание) — столб 80×80 мм со стенкой 3 мм.
• Стандартные распашные с профлистом — 80×80 или 100×100 мм со стенкой 3 мм.
• Автоматические или тяжёлые (ковка, сэндвич) — столб 100×100 или 120×120 мм со стенкой 4 мм.

Заглубление столбов

Столбы бетонируют ниже глубины промерзания грунта — в средней полосе это около 1,2–1,5 м (по alutech — фундамент под опоры закладывают не менее 1,3 м от уровня земли). На дно скважины делают песчано-гравийную подушку 0,3–0,4 м, армируют прутом 8–12 мм, заливают бетоном. Для автоматических ворот опоры между собой нередко связывают ленточным фундаментом — это держит проём в одной плоскости.

Кирпичные и бетонные столбы делают вокруг закладной металлической трубы (тот же профиль 80–100 мм) — петли и привод крепят к металлу, а не к кирпичу.

Калитку встраивают в одну из створок, чтобы проходить, не открывая ворота целиком. Это усложняет чертёж, но экономит место на узком участке.

Особенности чертежа со встроенной калиткой

• Калитка вырезается в створке — внутри рамы створки чертят дополнительный замкнутый контур-проём под калитку (обычно шириной 0,8–1,0 м, высотой 1,8–2,0 м).
• Усиление вокруг проёма калитки. Створка с вырезом теряет жёсткость, поэтому контур проёма обваривают дополнительной рамой, а саму створку усиливают диагоналями.
• Порог. У встроенной калитки внизу остаётся порог рамы — через него придётся перешагивать. Это минус встроенного варианта.
• Петли и замок калитки отмечают на чертеже отдельно от петель ворот.

Альтернатива — отдельная калитка рядом с воротами на своём столбе: проще в изготовлении, без порога, но требует места и третьего столба. Какой вариант чертить — зависит от ширины въезда и наличия места сбоку.

Имея габариты, сечения и зазоры, чертёж собирают по шагам — на бумаге в масштабе или в любом простом редакторе.

Шаг 1. Рисуем проём

Чертим прямоугольник проёма в свету (между столбами) с реальными размерами, например 3600 × 2000 мм.

Шаг 2. Делим на створки с зазорами

Откладываем зазоры до столбов (по 10–15 мм) и между створками (20–40 мм). Остаток делим пополам — получаем габарит каждой створки.

Шаг 3. Чертим рамы створок

Внутри габарита каждой створки рисуем контур из профтрубы (60×40), указывая длину каждой стороны.

Шаг 4. Добавляем каркас

Внутри рамы — горизонтальные перемычки (через 0,5–0,7 м) и обязательно диагональ из угла в угол: без неё прямоугольная рама «складывается» в ромб под собственным весом.

Шаг 5. Размечаем петли и калитку

Отмечаем положение петель (2 на створку, в 20–30 см от верха и низа рамы), при необходимости — контур и раму встроенной калитки.

Шаг 6. Считаем материал

Суммируем длину всех отрезков профтрубы каждого сечения по чертежу + 10 % на рез и подгон. Так получаем точный метраж для закупки.
