Как подключить водонагреватель к водопроводу: схема и пошаговая инструкция

Подключение накопительного водонагревателя сводится к трём контурам: вход холодной воды, выход горячей воды и электропитание. Холодная вода под давлением водопровода заходит в бак снизу, нагревается ТЭНом и вытесняется через выход горячей по мере разбора. На корпусе патрубки помечены цветом: синий — холодная, красный — горячая.

Ключевой элемент схемы — предохранительный (взрывной) клапан на входе холодной воды. При нагреве вода расширяется, давление в баке растёт, и клапан сбрасывает излишек, не давая баку разорваться. Без него подключать бойлер нельзя. Второй важный момент — диэлектрические муфты, которые разрывают контакт стальных патрубков с медно-латунной арматурой и тормозят коррозию.

Само подключение к подготовленному водопроводу несложное и делается ручным инструментом. Сложности начинаются, если выходов под бойлер в системе нет — тогда нужно врезаться в трубы, что уже ближе к работе сантехника. Если переделывать разводку не хочется, проще заказать подключение водонагревателя у мастера с выездом.

Для подключения бойлера к подготовленному водопроводу собирают стандартный набор. У большинства бытовых моделей выходы 1/2" (ДУ15) — под него и подбирают всю арматуру.

• Предохранительный клапан под диаметр выходов (со стрелкой направления и сливным носиком);
• тройник на холодную линию — под слив бака;
• шаровые краны: запорные на холодной и горячей линии + сливной в отвод тройника;
• две диэлектрические муфты — на холодную и горячую линию;
• фильтр грубой очистки (косой грязевик) на входе холодной воды;
• две гибкие подводки или металлопластиковые трубы (термостойкие, до 95 °C);
• ФУМ-лента / лён, резиновые прокладки, дренажная трубка для клапана.

Гибкую подводку берут сразу нужной длины — резать и наращивать её нельзя. При монтаже она не должна натягиваться или гнуться под прямым углом (радиус изгиба — не меньше 7 см).

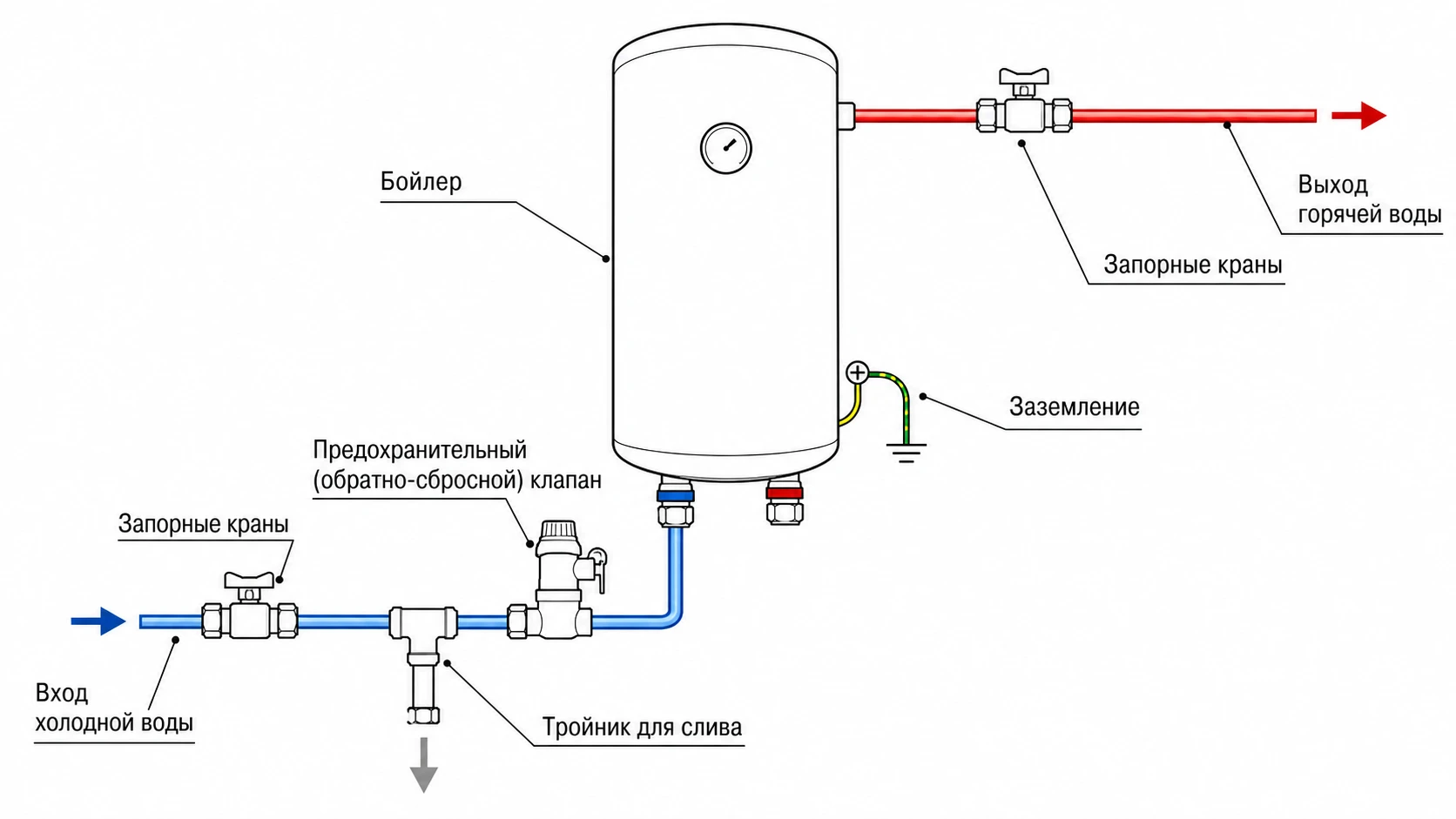

Порядок элементов на каждой линии важен — именно он обеспечивает безопасность и обслуживаемость. Сверху вниз от патрубков бака схема выглядит так.

Холодная вода (синий патрубок)

На патрубок накручиваем (через ФУМ-ленту) тройник. В его боковой отвод ставим сливной шаровой кран — через него потом сольём бак для чистки. В нижний отвод — диэлектрическую муфту, затем предохранительный клапан (стрелка к баку, носик вниз). Дальше через накидную гайку — гибкую подводку, на входе из трубы — запорный кран и фильтр грубой очистки.

Горячая вода (красный патрубок)

Схема короче: запорный шаровой кран → диэлектрическая муфта → гибкая подводка → труба ГВС. Тройник и клапан здесь не нужны. Запорные краны на обеих линиях позволяют снять бойлер на обслуживание, не перекрывая воду во всей квартире.

Слив предохранительного клапана

На носик клапана надеваем мягкую дренажную трубку и выводим её в канализацию или раковину. Из клапана при нагреве периодически капает вода — это штатный сброс давления. Заглушать слив нельзя.

Подробная пошаговая раскладка по элементам обвязки и крепежу под объём — в основной статье об установке вертикального водонагревателя.

Базовая схема одинакова, но есть различия в зависимости от того, есть ли централизованная горячая вода.

В квартире с центральным ГВС

Чтобы бойлер не «гнал» воду в общий стояк (и наоборот), на горячей линии ставят дополнительный запорный кран, отсекающий общедомовое ГВС, когда работает бак. Можно сделать схему с тройниками у каждого смесителя — выбирать источник горячей воды. Но любое вмешательство в общедомовой стояк согласуют с управляющей компанией: перекрывать подающую трубу без согласования нельзя — оставите без воды соседей.

В квартире без ГВС и в частном доме

Здесь бойлер — единственный источник горячей воды, отсекать нечего. Главное — заранее сделать отдельную розетку с автоматом и убедиться, что проводка выдержит нагрузку ТЭНа. В частном доме при автономном водоснабжении следят за стабильностью давления: при скачках от насосной станции на входе ставят редуктор. Если воду в дом подаёт система водоснабжения от скважины или колодца, бойлер подключают после гидроаккумулятора и фильтров.

Электрику делают в последнюю очередь и аккуратно — через воду риск удара током высок.

• Розетка только с заземлением и влагозащитой (IP44 и выше), вне зоны брызг. Маломощные баки до ~2 кВт можно подключать в такую розетку штатной вилкой.
• Мощные модели — на отдельную линию от щита: автомат, УЗО (на 30 мА), медный кабель сечением под мощность ТЭНа.
• Заземление обязательно. Зануление на ноль вместо земли недопустимо.
• Никаких удлинителей и тройников — постоянная нагрузка от ТЭНа плавит их контакты.

После подключения к сети и первого нагрева ещё раз проверяют отсутствие течей и корректную работу термостата. Как правильно выполнить первый запуск конкретной модели — в статье «как включить водонагреватель».
