Как сделать армопояс своими руками: пошаговая технология

Армопояс (армированный или сейсмопояс) — это замкнутый монолитный контур из бетона с арматурным каркасом, который заливают поверх стен по всему периметру здания. Он решает сразу несколько задач, которые особенно остро стоят для стен из газобетона, пенобетона, керамзитоблока и других относительно мягких материалов:

• распределяет точечные нагрузки от крыши и перекрытий по всей кладке;
• связывает коробку дома в жёсткое замкнутое кольцо;
• компенсирует неравномерную усадку фундамента и температурные деформации;
• даёт прочную площадку для крепления мауэрлата анкерами и шпильками.

Главная функция — перераспределение нагрузок. Стропильная система и плиты перекрытия давят на стену не равномерно, а в отдельных точках. Газоблок такую сосредоточенную нагрузку держит плохо: под опорой балки или под анкером мауэрлата он крошится. Пояс собирает эти точечные усилия и «размазывает» их по всей длине кладки.

Вторая задача — связать коробку дома в единое жёсткое кольцо. Это компенсирует неравномерную усадку фундамента, температурные деформации и распирающие усилия от стропил, не давая стенам разъехаться и пойти трещинами. Третья — создать ровную прочную площадку для крепления мауэрлата шпильками или анкерами.

По месту и назначению различают несколько поясов, и в одном доме их может быть сразу два-три. Понимать разницу важно: размеры и армирование у них отличаются.

Цокольный (ростверковый) пояс

Заливается по верху фундамента или цоколя перед началом кладки. Выравнивает основание и связывает фундамент в жёсткую раму. В индивидуальном доме его роль часто выполняет монолитный ростверк ленты.

Межэтажный пояс под перекрытие

Делается по верху стен этажа там, где будут опираться плиты или балки перекрытия. Принимает на себя их вес и передаёт его на кладку без точечных продавливаний.

Подстропильный пояс под мауэрлат

Самый частый случай в одноэтажном доме из газобетона — пояс по верху стен под крышу. К нему крепят мауэрлат, и именно он держит крышу от опрокидывания ветром. Какой из них «лучше» — вопрос некорректный: нужен тот, который требуется по конструкции. Если есть и перекрытие, и крыша по мауэрлату, делают оба пояса.

Если вы сомневаетесь в расчёте сечения и армирования под вашу нагрузку, безопаснее доверить устройство армопояса бригаде — бетонные работы под ключ закрывают и опалубку, и каркас, и заливку с вибрированием за один выезд.

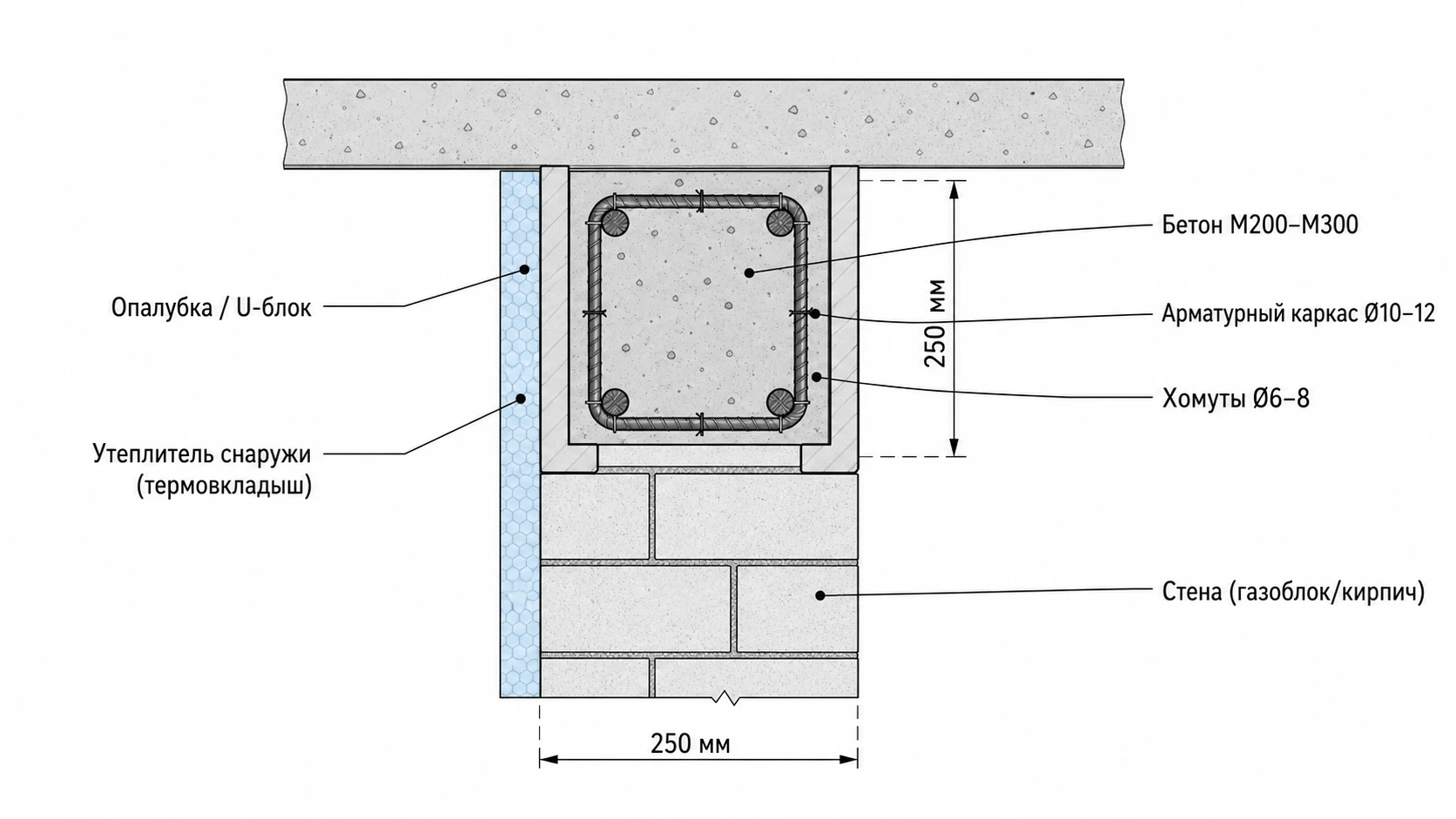

Сечение армопояса в частном доме обычно принимают 250×250 мм — это рабочий минимум. По ширине пояс делают равным толщине стены или на 2–3 см уже (если по краю ставят несъёмную опалубку из U-блоков или нарезанного газоблока для утепления снаружи). По высоте — от 200 мм; чем выше нагрузка от перекрытия, тем выше пояс, но обычно высота не превышает ширину стены.

Бетон берут марки не ниже М200–М250 (класс B15–B20). Меньшая марка не даст нужной прочности на сжатие, более высокая для типового пояса избыточна. Подробнее про размеры под мауэрлат, плиты и газобетон — в отдельной статье про размеры армопояса.

Шаг 1. Опалубка

Опалубку собирают тремя способами. Самый удобный для газобетона — несъёмная из U-блоков (лотковых блоков): их выставляют по периметру, внутрь укладывают каркас и заливают. Второй вариант — нарезанные полоски газоблока 5–10 см, приклеенные по краям стены как несъёмная опалубка с попутным утеплением наружной стенки. Третий — обычная съёмная опалубка из доски или фанеры, стянутая по верху шпильками или проволокой, чтобы её не распёрло бетоном.

Шаг 2. Армокаркас

Вяжут пространственный каркас: 4 продольных стержня Ø10–12 мм (два внизу, два вверху) и замкнутые хомуты Ø6–8 мм с шагом 200–400 мм. Стержни не доводят до углов и стыков встык — на углах их загибают или связывают Г-образными вставками с нахлёстом 40 диаметров, чтобы пояс работал как единое кольцо. Каркас ставят на пластиковые «стульчики», чтобы со всех сторон был защитный слой бетона 30–50 мм и арматура не ржавела.

Шаг 3. Закладка шпилек под мауэрлат

Если пояс под крышу, заранее размечают и фиксируют резьбовые шпильки Ø10–12 мм с шагом 1–1,5 м (и обязательно по углам и у концов мауэрлата). Их привязывают к каркасу так, чтобы над бетоном осталась длина на толщину бруса плюс шайба с гайкой.

Шаг 4. Заливка

Бетон М200–М250 заливают за один приём по всему периметру — это критично: пояс должен быть монолитным кольцом без холодных швов. Смесь уплотняют глубинным вибратором или штыкуют арматурным прутком, выгоняя воздух, и разравнивают по верху правилом.

Шаг 5. Уход

Свежий бетон 3–7 дней укрывают плёнкой и проливают водой, защищая от пересыхания и трещин. Съёмную опалубку снимают через 3–5 дней. Полную прочность пояс набирает за 28 суток — мауэрлат и кладку выше можно нагружать раньше частично, но капитально — после набора прочности.

Газобетон — самый частый случай, и у него есть нюансы. Сам пояс из тяжёлого бетона — это мостик холода по верху стены, поэтому снаружи его обязательно утепляют: либо несъёмной опалубкой из тонкого газоблока 5 см, либо вкладышем из ЭППС/минваты в съёмной опалубке. Иначе по контуру пояса зимой будет промерзание и конденсат.

Крепить мауэрлат прямо к газоблоку химическими анкерами без пояса допустимо только для лёгких крыш небольших пролётов — для полноценной кровли это ненадёжно. Армопояс снимает этот вопрос: шпильки залиты в бетон и держат намертво. Общие принципы вязки каркаса те же, что и при армировании фундамента — замкнутые хомуты, защитный слой и нахлёсты на углах.
