Калитка своими руками: от чертежа до обшивки

Калитка — это дверное полотно на раме, навешенное на опорные столбы через петли (их ещё называют навесами). Конструктивно она состоит из четырёх частей: опорных столбов, сварного каркаса (рамы), навесных петель и обшивки. От того, насколько грамотно собрана каждая из них, зависит, будет ли калитка годами легко открываться или перекосится после первой зимы.

Опорные столбы бывают кирпичные, деревянные или металлические. В кирпичные при кладке замуровывают стальные закладные пластины, к которым потом приваривают петли. Самый универсальный вариант — металлические столбы из профильной трубы: к плоским граням удобно приваривать петли и крепить обшивку, а при равном сечении профиль держит ветровую нагрузку лучше круглой трубы.

Каркас калитки чаще всего варят из профильной трубы — это основа, на которую можно закрепить почти любой материал: профнастил, металлоштакетник, дерево, поликарбонат, сетку, кованые элементы. Дальше в статье разбираем именно металлическую калитку из профтрубы с обшивкой профлистом как самый частый дачный вариант. Общие принципы устройства заборов и выбор материала для ограды — в отдельном разборе из чего сделать забор на даче.

Нет желания варить и обшивать самому — можно заказать калитку под ключ: чертёж, изготовление и навеска по договору.

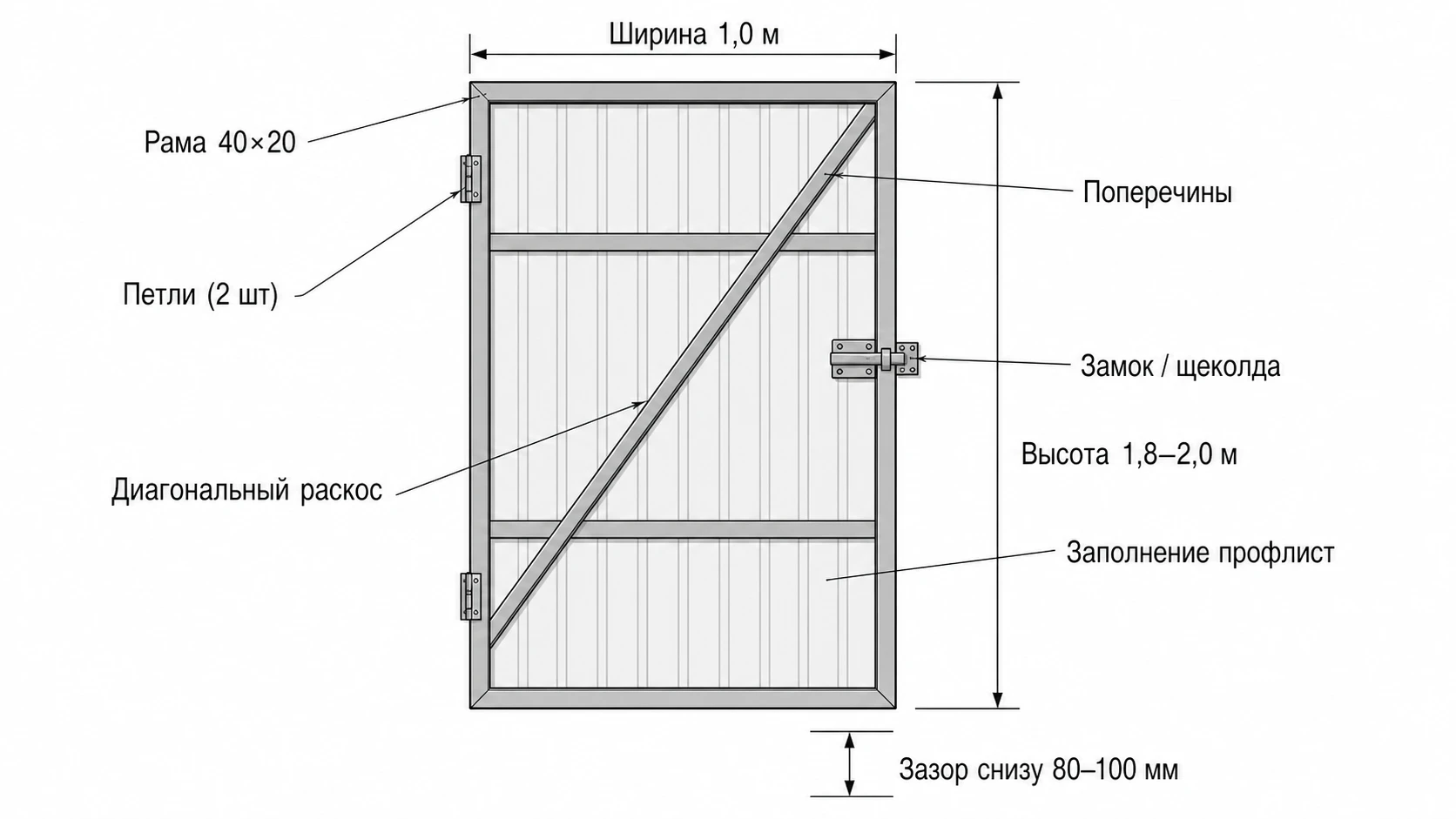

Чертёж — это не формальность, а способ не переделывать работу. На бумаге или в любом редакторе рисуют прямоугольник створки с указанием длины каждой заготовки и местами установки укосины, петель и замка. Имея точные размеры, вы нарежете трубу один раз и без подгонки.

Ширина

Минимальная рабочая ширина калитки — 90 см, оптимальная — 100–110 см. Уже 90 см делать не стоит: зимой в верхней одежде или с крупной вещью в руках проходить в узкий проём неудобно. Ширину самого каркаса считают от ширины проёма между столбами минус зазоры на петли и притвор (обычно по 5–10 мм с каждой стороны).

Высота

Высота калитки с верхней перекладиной — около 2 м (вровень с глухим забором из профлиста). Без верхней перекладины, для невысоких или внутренних оград, делают от 1,2 м. В глухих заборах калитку обычно ведут вровень с полотном забора, чтобы не было visual-разрыва и щели сверху.

Сечение трубы

Под раму берут прямоугольную трубу 40×20 мм со стенкой 2–2,5 мм — прочности хватает на средние ветровые нагрузки. При сильном ветре или большой створке переходят на 40×30, 40×40 мм. Столбы под сплошную калитку — профиль 60×60 мм со стенкой от 3 мм. Важный момент по сварке: трубу тоньше 2 мм варить инвертором заметно сложнее (прожигается), поэтому для первого опыта берите стенку 2,5–3 мм.

Перед началом стоит собрать всё в одном месте, чтобы не бегать за недостающим посреди сварки.

• Сварочный инвертор и электроды Ø2,5–3 мм (для стенки 2–3 мм — ток около 80–110 А).
• Болгарка (УШМ) с отрезным и зачистным (лепестковым) кругами по металлу.
• Рулетка, угольник, строительный уровень, отвес — без контроля геометрии калитку гарантированно перекосит.
• Струбцины или магнитные угольники — удержать заготовки под 90° при прихватке.
• Профильная труба на раму и укосину, петли распашные, грунтовка и краска по металлу, заглушки на торцы труб.
• Обшивка: профлист C8–C20 (стеновой), саморезы или заклёпки в цвет.

Работать удобнее на ровной горизонтальной поверхности — слесарном верстаке или выровненной площадке. На кривой плоскости раму невозможно собрать без винта.

Ниже — полный цикл от ям под столбы до навески готовой створки. Технология одинакова для калитки в проёме и для калитки, встроенной в готовый забор из профлиста.

Шаг 1. Установка столбов

Бурят или копают ямы глубиной ниже уровня промерзания плюс 15–20 см (для Московского региона ориентир 1,2–1,5 м). На дно — ведро щебня средней фракции. Столб выставляют строго вертикально по уровню в двух плоскостях, засыпают щебнем и бетонируют. Расстояние между столбами делают на 1–2 см шире будущей створки. К работе по навеске приступают, когда бетон наберёт хотя бы 50 % прочности — это примерно 7 дней при +20 °C.

Шаг 2. Раскрой трубы

По чертежу нарезают болгаркой две стойки и две поперечины. Торцы зачищают, снимают заусенцы. Места под сварку очищают до металла: ржавчина и краска в шве дают непровар и поры.

Шаг 3. Сборка рамы

На ровной поверхности выкладывают прямоугольник из четырёх заготовок. Углы выставляют по угольнику строго 90° и фиксируют струбцинами. Контроль диагоналей — ключевой момент: измеряют расстояние между противоположными углами по диагонали; если обе диагонали равны, рама не «винтом» и прямоугольная. Только после этого прихватывают углы точечно (по одной-две точки), снова проверяют диагонали и лишь затем обваривают швы по периметру трубы.

Шаг 4. Укосина

Чтобы створка не провисала под собственным весом, в раму вваривают диагональную перемычку — укосину. Её ставят от нижней петли вверх к противоположному (замочному) краю. Кусок трубы прикладывают к месту, отмечают мелом линии реза, подрезают болгаркой по углу и вваривают. Укосина забирает на себя нагрузку и не даёт ромбоваться прямоугольнику.

Шаг 5. Навеска петель

Самый ответственный этап вынесен в отдельный раздел ниже — обе петли должны встать строго вертикально и на одной оси, иначе калитка будет открываться туго и быстро разболтается.

Шаг 6. Усиление под замок

В месте установки замка нередко вваривают дополнительный отрезок трубы или уголок — площадку, к которой удобно крепить замок и которая держит вырез в трубе. Это же место принимает основную ударную нагрузку при захлопывании.

Шаг 7. Зачистка, грунт, покраска

Все швы зачищают лепестковым кругом, убирают окалину и брызги. Открытые верхние торцы труб закрывают заглушками или заваривают — иначе внутрь попадёт вода и каркас сгниёт изнутри. Затем металл грунтуют по ржавчине и красят в 2 слоя.

Шаг 8. Обшивка профлистом

Профлист прикладывают к каркасу, крепят на 4 самореза по углам, размечают рез, снимают, отрезают лишнее и крепят окончательно кровельными саморезами с прокладкой или заклёпками в цвет в каждую вторую волну. Подробнее принцип крепления — как при монтаже профлиста на забор.

От петель зависит, будет ли калитка открываться легко и долго. Правило одно: обе петли строго вертикальны и лежат на одной оси. Если ось завалена или петли смещены, створку клинит, она провисает и разбивает посадочные места.

Какие петли выбрать

Для металлической калитки берут распашные стальные петли «бочонком» (с шариком внутри для лёгкого хода). На лёгкую створку из профлиста (профлист весит около 5 кг/м²) хватает двух петель, на тяжёлую — трёх-четырёх. Петли с антикоррозийным покрытием или из нержавейки служат дольше.

Порядок навески

• Сначала нижняя петля. Её половину прихватывают к столбу (или закладной), проверяют вертикальность уровнем.
• Верхняя — строго по оси нижней. Совмещение проверяют отвесом или приложенной к обеим петлям ровной профильной трубой: так видно, лежат ли оси соосно, без необходимости сбивать прихватки.
• Сначала прихватка, потом проварка. Обе половины сперва прихватывают точечно, навешивают створку, проверяют ход и зазоры. Если калитка ходит ровно — провариваем сплошным швом. Если что-то не совпало — на этом этапе легко поправить.
• Зачистка и защита. Окалину со швов счищают, швы грунтуют — открытый металл в петельном узле ржавеет первым.

Если готовая калитка со временем провисла и стала цеплять, её выравнивают, доварив дополнительное ребро жёсткости или укосину и стянув углы — но правильнее не доводить до этого, заложив укосину сразу.

Большинство проблем закладывается на этапе сборки, а вылезает после первого сезона.

• Сварка без контроля диагоналей. Рама уходит в ромб или винт, створка не закрывается.
• Нет укосины. Прямоугольник из тонкой трубы провисает под весом обшивки — низ замочного края опускается и цепляет землю.
• Петли не на одной оси. Калитку клинит, петли быстро разбиваются.
• Кривые или непробетонированные столбы. Даже идеальная створка на заваленных столбах закрывается плохо.
• Открытые торцы труб. Вода и снег попадают внутрь, каркас ржавеет изнутри.
• Тонкая труба и пережог шва. Стенку меньше 2 мм новичку варить тяжело — выбирайте 2,5–3 мм.
• Без зазоров. Створка вплотную к столбу клинит при тепловом расширении и наледи зимой.
