Планировка участка: как сделать чертёж и зонирование своими руками

Чертёж (план) участка — это масштабная схема территории с нанесёнными границами, домом, постройками, дорожками, коммуникациями и зелёными насаждениями. Он нужен ещё до начала любых работ, потому что:

• Показывает всё в масштабе. На бумаге видно, влезает ли всё задуманное, не наезжают ли объекты друг на друга и хватает ли отступов.
• Помогает соблюсти нормативы. Расстояния от построек до границ и между объектами проще проверить на чертеже, чем переделывать на месте.
• Упрощает разводку коммуникаций. Воду, канализацию, электрику и дренаж закладывают по плану, а не интуитивно.
• Экономит деньги. Перерисовать линию на чертеже бесплатно, перенести построенный объект — нет.

Сначала крупные объекты (дом, въезд, септик), затем отдельные зоны, и только в конце — цветники и декор. Этот порядок «от главного к мелкому» — основа всей планировки.

Чертёж начинается не с карандаша, а с изучения территории. Прежде чем что-то рисовать, оцените исходные условия — они диктуют расположение объектов.

• Рельеф и перепады высот. Определяют расположение дома, направление отвода воды и места дренажа. Низину под домом не ставят — там собирается вода.
• Грунт и грунтовые воды. От них зависит выбор фундамента, глубина септика и набор растений. Высокие грунтовые воды — повод заложить дренаж.
• Стороны света и инсоляция. Определяют, где разместить дом, зону отдыха и огород. Дом обычно ставят так, чтобы жилые комнаты выходили на юг и восток, а огород — на самое солнечное открытое место.
• Существующие объекты. Деревья, которые хочется сохранить, въезд, точки подключения коммуникаций, постройки соседей у границы.
• Роза ветров. Зону барбекю и компост лучше располагать с подветренной стороны от дома и зоны отдыха.

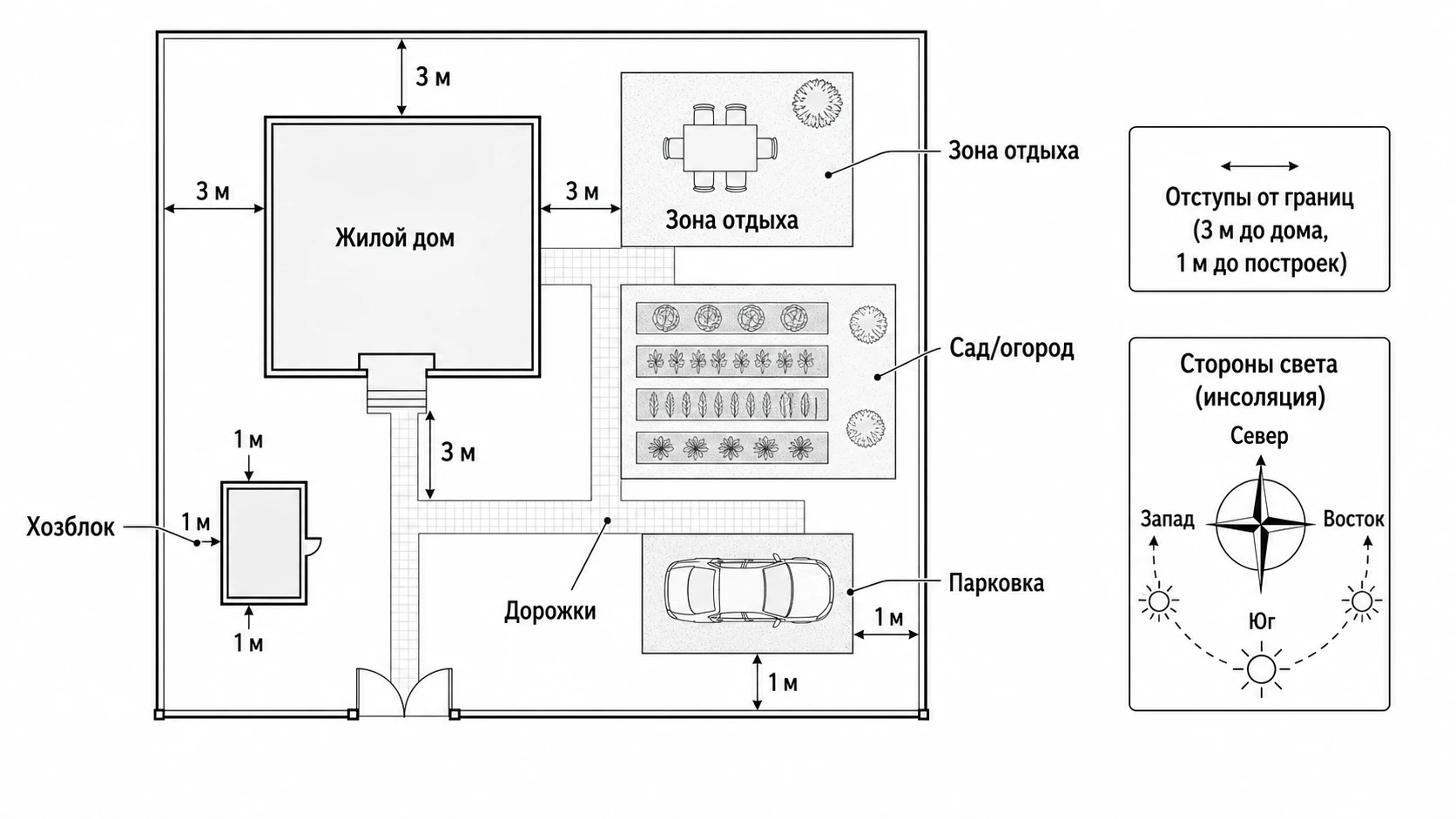

Зонирование — деление участка на функциональные зоны. Это смысловой каркас плана: сначала решаем, что и где будет, потом рисуем. Классический набор зон:

• Жилая зона — дом с прилегающей территорией, главная и самая «дорогая» зона, её размещают первой.
• Хозяйственная зона — гараж, сараи, дровник, компост, теплица, хозблок. Обычно у въезда или в глубине, в стороне от парадной части.
• Зона отдыха — терраса, беседка, барбекю, площадка, иногда бассейн. Размещают в тихой, защищённой от ветра и чужих глаз части.
• Садово-огородная зона — грядки, теплицы, плодовые деревья. На самом солнечном открытом месте, не в тени дома и забора.

Пропорции зон зависят от целей: для дачи-огорода под грядки отводят до половины площади, для участка под отдых — наоборот, расширяют зону отдыха и газон. На маленьком участке (6 соток) зоны совмещают и используют вертикаль — шпалеры, многоярусные грядки, компактные постройки.

Это самая важная и самая нарушаемая часть. Расположение построек регулируют строительные и санитарные нормы, а также правила застройки конкретного СНТ или поселения. Ориентировочные отступы (всегда уточняйте по действующим нормам и местным правилам, они меняются):

• От дома до границы участка — обычно не менее 3 м.
• От хозпостроек до границы — около 1 м.
• От построек для содержания птицы и скота до границы — около 4 м.
• Между жилыми домами соседей — противопожарные разрывы 6–15 м в зависимости от материала стен.
• От высоких деревьев до границы — около 4 м, от среднерослых — 2 м, от кустарника — 1 м.
• От септика и колодца — выдерживают санитарные расстояния до источников воды и границ.

Эти значения — общие положения. Конкретные требования к вашему участку зависят от категории земли, региона и правил СНТ — уточняйте по проекту и местным нормам. Несоблюдение отступов грозит спорами с соседями и предписанием снести постройку.

Когда зоны и нормативы понятны, переходим к самому чертежу. Сделать его можно двумя способами.

Вручную, на бумаге

• Возьмите миллиметровку и выберите масштаб (удобно 1:100 — 1 м участка = 1 см на бумаге).
• Нанесите границы участка по фактическим размерам и стороны света.
• Разместите сначала дом и въезд, затем крупные постройки, дорожки, септик и коммуникации, в конце — грядки, деревья, цветники.
• Проверьте отступы линейкой прямо по чертежу.

В программе на компьютере

Работать в программе проще: легко редактировать чертёж, двигать объекты, измерять расстояния и площади, смотреть варианты. Используют как простые онлайн-планировщики, так и специализированные программы ландшафтного проектирования с 3D-видом. Это удобно, когда хочется примерить несколько раскладок, прежде чем копать.

Самый практичный приём — сделать несколько копий пустого плана и набросать 2–3 варианта зонирования, затем выбрать лучший. На этапе бумаги ошибки бесплатны.

Готовый чертёж — это ещё не ровный участок. Перед посадками и строительством территорию часто нужно выровнять и организовать отвод воды.

• Вертикальная планировка — выравнивание рельефа: срезка бугров, подсыпка низин, формирование уклонов для стока воды от дома. Большие объёмы грунта перемещают техникой, финишную планировку под газон делают вручную граблями.
• Дренаж. На участках с высокими грунтовыми водами или в низине закладывают дренажную систему по плану — иначе подтопит фундамент и вымокнут растения.
• Плодородный слой. Перед планировкой плодородный грунт снимают и складывают отдельно, а после выравнивания возвращают в садово-огородную зону.

Если рельеф сложный и грунта нужно переместить много, ровнять участок вручную долго и тяжело — разумнее заказать планировку участка спецтехникой и оставить себе только финишную доводку.

Эти промахи всплывают уже после стройки, когда исправить их дорого:

• Дом в низине. Вода стекает к фундаменту, в подвале сырость. Дом ставят на возвышении или поднимают площадку.
• Игнор сторон света. Зона отдыха в тени, огород на северной стороне — растения чахнут, на террасе холодно.
• Нарушение отступов. Постройка ближе норматива к границе — конфликт с соседями и риск предписания о сносе.
• Септик не там. Слишком близко к колодцу, дому или границе — нарушение санитарных норм.
• Нет плана коммуникаций. Воду и канализацию тянут как придётся, потом перекапывают готовые дорожки.
• Всё распланировали под огород. Через пару лет хочется зону отдыха, а места уже нет — закладывайте резерв.
