Правила установки водостока: уклон, шаг крюков и монтаж по шагам

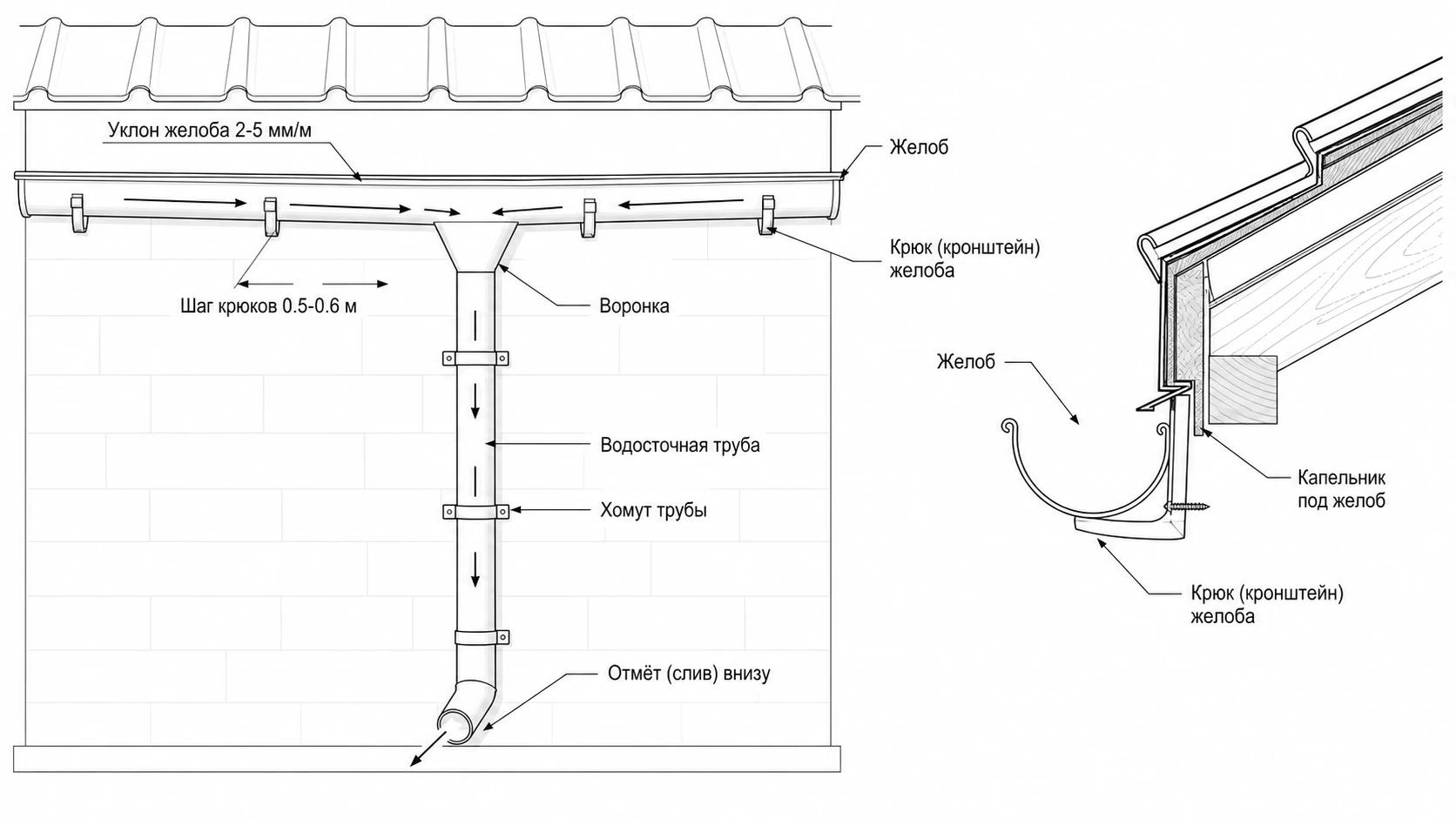

Прежде чем монтировать, нужно понимать, что и куда крепится. Водосток собирается как конструктор — перечислим элементы сверху вниз, от кровли к земле:

• Желоба — принимают воду со ската. Соединяются между собой соединителями, с торцов закрываются заглушками, для поворота вдоль кровли используют углы желоба (внешние/внутренние).
• Крюки (кронштейны, держатели) — удерживают желоб. Длинные крепят к стропилам или сплошной обрешётке до монтажа кровли, короткие — к лобовой доске на готовой крыше.
• Воронка — связующий элемент желоба и трубы, через неё вода уходит вниз. Сверху часто закрывается сеткой-«пауком» от мусора.
• Колено (отвод) — заводит трубу от воронки к фасаду.
• Трубы — отводят воду к земле, крепятся к стене хомутами.
• Слив (отмёт) — нижнее колено, отводит воду от цоколя на отмостку или в ливнёвку.

Системы делятся по материалу — ПВХ (пластик) и металл (оцинкованная сталь с полимерным покрытием, реже медь, цинк-титан). ПВХ легче и проще в монтаже своими руками, металл прочнее. Принципы установки общие, отличается только способ соединения (защёлки и клей у ПВХ, замки и кляммеры у металла).

Желоб вешают не горизонтально, а с уклоном в сторону воронки — иначе вода застаивается, переливается через край и зимой замерзает в желобе. Это правило №1.

Какой уклон делать

Оптимальный уклон — 2–5 мм на каждый погонный метр желоба в сторону воронки. Минимально допустимый — около 1 мм/м, но лучше держать 3 мм/м. На участок желоба длиной 10 м это даёт перепад 20–50 мм между крайней точкой и воронкой.

Как задать уклон на практике

Уклон создают за счёт разной высоты крепления крюков. Сначала размечают и крепят самый высокий (дальний) и самый низкий (у воронки) крюк, между ними натягивают шнур — и по этой линии выставляют остальные крюки. Если на скате две воронки, желоб делают «двускатным»: высшая точка посередине, уклон в обе стороны к воронкам.

Положение желоба относительно края кровли

Желоб вешают так, чтобы вода с края кровли попадала в него, а сходящий снег не сминал. Передний край желоба располагают на 10–30 мм ниже линии продолжения ската, а минимальное расстояние от нижней кромки карнизной планки до дна желоба — около 20 мм. Тогда снеговая лавина перелетает желоб, а дождевая вода попадает точно в него.

От шага крепежа зависит, выдержит ли система вес воды, снега и наледи. Реже крепёж — провисание и обрыв желоба под нагрузкой.

Шаг крюков желоба

Крюки ставят с шагом не более 50–60 см (для пластиковых систем чаще 50–60 см, у некоторых брендов 50 см). Дополнительные крюки обязательны:

• по обе стороны от каждого соединителя желобов и угла;
• рядом с воронкой (она несёт нагрузку столба воды);
• крайние крюки — на расстоянии около 30 см от края желоба и от свеса.

Шаг хомутов трубы

Водосточную трубу крепят к фасаду хомутами с шагом 100–180 см (для ПВХ ближе к 150–180 см, для металла можно реже). Обязательно хомут ставят под каждым соединением труб и у колен — там нагрузка максимальна. Крепёж подбирают под материал стены: дюбель под кирпич/бетон, саморез под дерево.

Перед монтажом считают типоразмер системы и количество элементов — от этого зависит, справится ли водосток с ливнем.

Диаметр желобов и труб

Подбирают по площади ската и количеству осадков:

• Желоб 120–125 мм + труба 80–90 мм — для скатов площадью до 100 м².
• Желоб 150 мм + труба 90–100 мм — для кровель от 100 м² и для дождливых регионов.

Количество воронок

Правило: одна воронка на каждые 10–12 м длины карниза. Если кровля сложной формы (вальмовая, мансардная, шатровая), на каждый скат делают отдельный стояк с воронкой — но правило 10–12 м соблюдают в любом случае.

Количество элементов

• Желоба — по длине карниза (продаются отрезками по 3 м), на каждый стык — соединитель.
• Заглушки — по 2 на каждую незамкнутую «нитку» желобов.
• Углы — по числу углов кровли.
• Трубы — высота от свеса до земли, делённая на длину отрезка; плюс колена и слив внизу.
• Крюки и хомуты — по шагу из таблицы выше.

Точный расчёт под вашу кровлю удобно сделать при заказе монтажа водостока — мастер замерит карниз и подберёт диаметры и комплект под площадь скатов и осадки региона.

Ниже — порядок установки наружной водосточной системы. Идеально монтировать водосток одновременно с кровлей (крюки заводят под покрытие), но и на готовую крышу систему ставят на короткие крюки к лобовой доске.

Шаг 1. Разметка уклона и воронок

Размечаем места воронок (по расчёту, 1 на 10–12 м). От воронки задаём уклон 2–5 мм/м: отмечаем положение крайнего верхнего и нижнего крюка, натягиваем между ними шнур.

Шаг 2. Монтаж крюков

Крепим крюки по линии шнура с шагом до 50–60 см. Длинные металлические крюки при монтаже до кровли подгибают под уклон; короткие крепят к лобовой доске. Добавляем крюки у будущих соединений, углов и воронки.

Шаг 3. Установка воронок и желобов

В желобах вырезаем/высверливаем отверстия под воронки, ставим воронки. Укладываем желоба в крюки, соединяем соединителями (с резиновым уплотнителем или на клей у ПВХ), оставляя температурный зазор по меткам. На торцах ставим заглушки, на углах — угловые элементы.

Шаг 4. Карнизная планка и капельник

Проверяем, что край кровли (или капельник/карнизная планка) заходит в желоб — вода должна стекать в желоб, а не за него. При необходимости заводим капельник в желоб.

Шаг 5. Колено и трубы

От воронки ставим колено к стене, собираем стояк труб сверху вниз, фиксируя хомутами с шагом 100–180 см и обязательно у каждого соединения.

Шаг 6. Слив внизу

Внизу ставим отмёт (слив), отводящий воду на отмостку или в ливнёвую канализацию — не менее 20–30 см от цоколя, чтобы вода не подмывала фундамент.

Шаг 7. Проверка водой

Проливаем желоб водой из ведра в дальней точке: вода должна без застоя уходить к воронке и в трубу, нигде не переливаясь через борт.

Большинство протечек и обрывов водостока — следствие нарушения правил монтажа:

• Нет уклона или обратный уклон. Вода стоит в желобе, переливается на фасад, зимой замерзает.
• Редкий шаг крюков. Желоб провисает под весом воды и снега, в провисах копится вода, со временем крепёж вырывает.
• Желоб выше или ниже нужного. Слишком высоко — вода с края кровли летит мимо; слишком низко — снег сминает желоб.
• Нет температурного зазора у ПВХ. Систему выгибает летом, стыки рвёт зимой.
• Мало воронок / малый диаметр. Система не успевает отводить ливень, вода переливается.
• Слив у самого цоколя. Вода льётся под фундамент вместо отвода на отмостку или в ливнёвку.
• Хомуты только в нескольких местах. Труба болтается, соединения разбалтываются и текут.
