Размеры откатных ворот: проём 4 и 5 метров

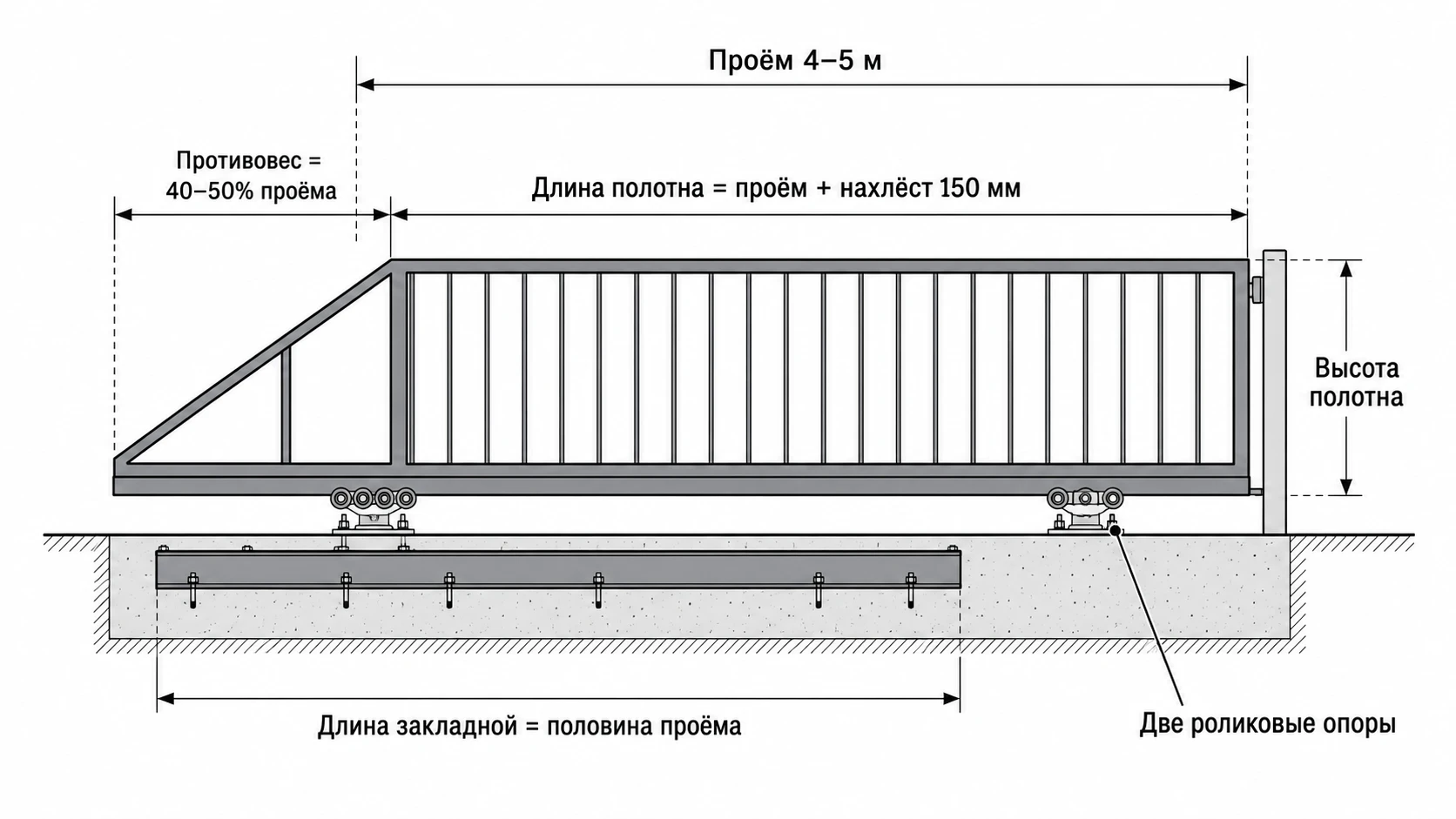

У откатных ворот пять связанных между собой размеров, и все они отталкиваются от ширины проёма:

• Ширина проёма — расстояние между опорными столбами, в свету.
• Длина полотна — створка с нахлёстом за столбы.
• Противовес — часть полотна за роликами, уравновешивает створку.
• Длина балки и общая длина — полотно + противовес.
• Высота — обычно 2–2,2 м.

Принцип консольной конструкции: чтобы створка не перевешивалась в проём, её делают длиннее проёма — лишняя часть (противовес) уходит за ролики. Поэтому полная длина откатных ворот всегда больше ширины проёма — примерно в 1,4–1,5 раза, и столько же места нужно вдоль забора под откат.

Ширину проёма выбирают по габаритам транспорта с запасом на манёвр:

• от 3,5 м — минимум для удобного въезда легкового авто;
• от 4 м — комфортный въезд легкового и заезд грузовика, самый популярный размер;
• 5 м и больше — для крупного транспорта, спецтехники, удобного разворота.

Недостаточная ширина — это поцарапанные зеркала и кузов при въезде. Лучше заложить запас: расширить проём потом сложно и дорого.

Самый частый запрос. Расчёт для полотна высотой ~2 м под профнастилом:

• Длина полотна: 4100–4200 мм (проём 4000 + нахлёст 100–200 мм за столбы).
• Противовес: 1600–1800 мм (40–50 % проёма).
• Общая длина и балка: ≈ 6000 мм.
• Место под откат: ≈ 6000 мм свободного пространства вдоль забора.
• Высота: 2000–2200 мм.
• Вес: ≈ 300–400 кг под профнастилом.

Каркас для такого веса — профильная труба 60×30×2 или 50×25×2 мм, заполнение 20×20×2 мм. Балка 6 м.

Чтобы не ошибиться в размерах под свой проём, можно заказать расчёт откатных ворот — бригада подберёт длину балки и противовес и выполнит работу с гарантией.

Для проёма 5 м все размеры пропорционально растут, а вместе с ними — вес и требования к металлу:

• Длина полотна: 5100–5200 мм (проём 5000 + 100–200 мм).
• Противовес: 2000–2500 мм (40–50 % проёма).
• Общая длина и балка: ≈ 7000–8000 мм.
• Место под откат: ≈ 7–8 м.
• Высота: 2000–2200 мм.
• Вес: ≈ 500–550 кг под профнастилом.

Под такой вес каркас делают из трубы 60×40 или 80×40 мм, а фурнитуру и фундамент берут с запасом по нагрузке.

Высота полотна — обычно 2–2,2 м. Делать выше без нужды не стоит: растёт парусность (ветровая нагрузка) и вес, а значит — требования к балке, роликам и фундаменту. Высоту согласуют с высотой забора, чтобы ворота не выбивались из линии ограждения.

Зазор снизу (от земли до низа полотна) закладывают достаточным, чтобы зимой створку не клинило снегом и наледью — обычно 7–15 см с учётом рельефа. Слишком маленький зазор — частая причина того, что зимой ворота перестают открываться.
