Схема армирования ленточного фундамента

Бетон прекрасно держит сжатие, но почти не работает на растяжение — а в ленте растягивающие усилия возникают и сверху (вес дома), и снизу (морозное пучение). Поэтому ленту армируют: внутрь закладывают стальной каркас, который и принимает на себя растяжение. От того, насколько грамотно собрана схема армирования, напрямую зависит, простоит фундамент 100 лет или треснет в первую же зиму. Разберём правильную схему: сколько поясов, какой диаметр, шаг хомутов, защитный слой и как усиливают самые слабые места — углы и примыкания.
Как работает каркас: почему два пояса

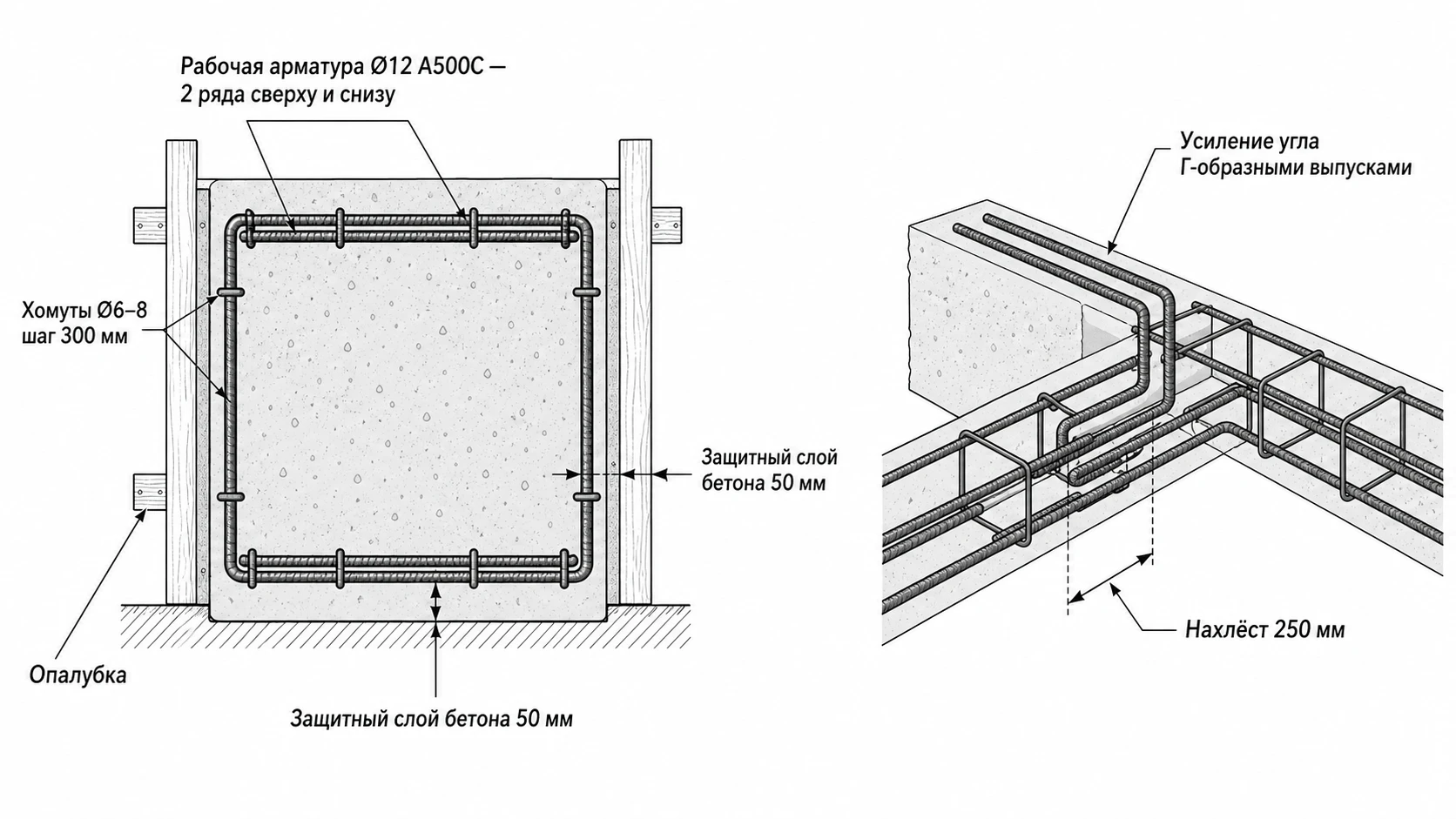

В сечении армокаркас ленты — это прямоугольник из продольных стержней, связанных поперечными перемычками. На ленту действуют две противоположно направленные силы: сверху давит масса здания, снизу подпирают силы грунтового пучения. Растяжение возникает в верхней и нижней зонах ленты, а в середине его практически нет.
Поэтому для мало- и среднезаглублённых фундаментов хватает двух рабочих поясов — верхнего и нижнего. В глубокие, высокие ленты (например, под подвал) добавляют третий, средний пояс, чтобы стержни не «гуляли» по высоте и каркас держал форму. Каждый пояс — это 2–3 продольных стержня по ширине ленты.
Эта статья — опорная по армированию. Практику вязки узлов и углов руками смотрите в материале «как вязать арматуру для ленточного фундамента», а весь цикл устройства ленты — в гайде «ленточный фундамент для дома: как правильно».

Диаметр и класс арматуры
Точный диаметр и количество стержней прописывают в проекте — это результат расчёта по массе дома, типу грунта и геометрии ленты. Но есть рабочие ориентиры для частного дома в 1–2 этажа:
- Рабочая (продольная) арматура — ребристая (периодического профиля), класс А500С (старое обозначение А-III), диаметр обычно 10–14 мм; под тяжёлый дом — до 16 мм. Ребристый профиль нужен для лучшего сцепления с бетоном; гладкую как рабочую не используют.
- Поперечные перемычки (хомуты) — гладкие прутки класса А240 (А-I), диаметр 6–8 мм. Их задача — удерживать рабочие стержни в проектном положении, поэтому большое сечение тут не нужно.
Слишком тонкая рабочая арматура недопустима — каркас не справится с растяжением. Стеклопластиковую арматуру в частном строительстве используют редко: её нельзя гнуть на месте под углы.
Шаг армирования и защитный слой
Геометрия каркаса так же важна, как и сечение стержней. Нормативные ориентиры:
- Шаг поперечных перемычек (хомутов) — не более 300 мм. В пролётах можно реже, в углах и примыканиях — вдвое чаще.
- Расстояние между поясами по высоте — не более 400 мм. Если лента выше — добавляют промежуточный пояс.
- Защитный слой бетона — минимум 50 мм от любого стержня до края ленты (снизу, сбоку, сверху). Если арматура выйдет ближе к поверхности или ляжет на дно, она начнёт ржаветь, и каркас разрушится изнутри. Каркас приподнимают на пластиковых фиксаторах или подставках, а не кладут прямо на подушку.
Армирование углов и примыканий — главное
Углы и места примыкания внутренних стен — самые нагруженные и уязвимые участки ленты: здесь сходятся усилия от разных стен. Простой перехлёст двух прямых стержней «крест-накрест» не перераспределяет нагрузку — со временем бетон в углу трескается и крошится. Поэтому углы армируют специальными гнутыми элементами:
- Г-образные хомуты (нахлёсты). Стержень одного направления загибают на смежную стену; либо ставят отдельный Г-образный анкер того же диаметра, что и рабочая арматура. Длина плеча (нахлёст) — не менее 50 диаметров стержня (для арматуры 12 мм это ≥60 см).
- П-образные хомуты. Размер по ширине ленты, открытой стороной к углу; ставят по одному на каждый пояс. Длина плеча — те же ≥50 диаметров.
- В углах и примыканиях шаг поперечных хомутов уменьшают вдвое относительно пролёта.
Прутья каркаса вяжут проволокой, а не варят: сварной шов делает соединение жёстким и хрупким, и при усадке ленты каркас в месте сварки может треснуть.
Схема армирования: ключевые параметры
| Элемент | Что берут | Норма/ориентир |
|---|---|---|
| Рабочая арматура (продольная) | Ребристая А500С (А-III) | 10–14 мм (до 16 мм под тяжёлый дом) |
| Хомуты, поперечины | Гладкая А240 (А-I) | 6–8 мм |
| Число поясов | Верхний + нижний | 2 (3-й — для глубоких/высоких лент) |
| Шаг хомутов | По длине ленты | ≤300 мм, в углах вдвое чаще |
| Расстояние между поясами | По высоте | ≤400 мм |
| Защитный слой бетона | До края ленты | ≥50 мм |
| Нахлёст в углах | Г/П-образные элементы | ≥50 диаметров стержня |
| Соединение стержней | Вязальная проволока | Сварка нежелательна |
Чек-лист правильной схемы армирования
- Рабочая арматура — ребристая А500С 10–14 мм, по проекту
- Минимум два пояса; для глубокой ленты — третий, средний
- Шаг хомутов ≤300 мм, в углах сгущён вдвое
- Расстояние между поясами ≤400 мм
- Защитный слой бетона со всех сторон ≥50 мм, каркас на фиксаторах
- Углы и примыкания усилены Г/П-образными элементами, нахлёст ≥50d
- Стержни связаны проволокой, не сварены
- Стыки рабочей арматуры разнесены, нахлёст по проекту
