Схема автополива участка: как начертить и рассчитать

Схема автополива решает три вопроса сразу: сколько воды нужно (расход), хватит ли напора (давление) и как развести трубы, чтобы вода равномерно дошла до всех точек. Без неё подобрать насос и диаметры труб невозможно — получится либо недолив на дальних участках, либо переплата за лишнее оборудование.

На схему наносят:

• контур участка с реальными размерами, постройки, дорожки;
• источник воды (водопровод, скважина, бочка) и точку подключения;
• зоны полива: газон, грядки, теплица, отдельные кусты и деревья;
• спринклеры и капельные линии с радиусами полива;
• трассы труб с диаметрами и места клапанов.

Участок делят на зоны полива по типу растений и технологии:

• Газон — дождевание спринклерами.
• Грядки, теплица — капельный полив.
• Кусты, деревья — точечные капельницы.

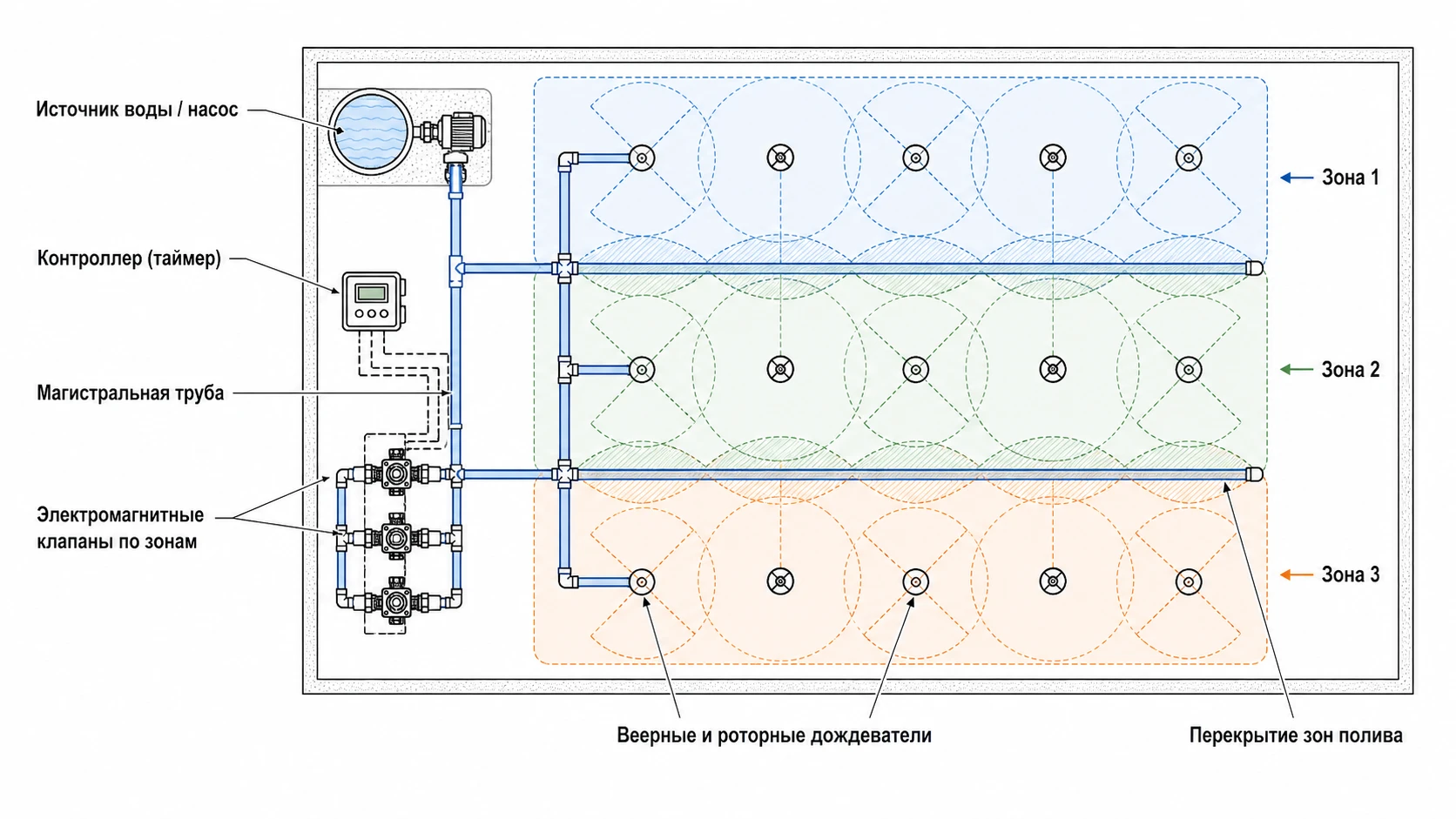

Зоны нужны не только для удобства: контроллер поливает их по очереди, потому что насосу не хватит давления полить весь участок одновременно. Поэтому уже на схеме прикидывают, какие участки войдут в одну зону. В одну зону объединяют водовыпуски с похожей нормой полива — нельзя мешать веерные и роторные спринклеры или газон с капельными грядками на одном контуре.

Для газонных зон на схеме расставляют спринклеры с указанием радиуса каждого. Главное правило — перекрытие зон «голова в голову»: струя одного спринклера должна добивать до соседнего, а радиусы — накладываться.

Порядок на чертеже

• Сначала спринклеры по углам и периметру газона — веерные (статические) на сектор 90°, 180°, 270°.
• Затем заполняют центр роторными спринклерами с большим радиусом так, чтобы их зоны перекрывали друг друга и периметр.
• Проверяют, что между радиусами нет «слепых» пятен.

Расстояние между спринклерами берут примерно равным их радиусу полива — именно так достигается перекрытие. По периметру ставят веерные, в глубине — роторные, и не смешивают их в одной зоне.

Трубы на схеме ведут от источника к зонам. Оптимальная конфигурация — «ёлочка»: одна магистраль с ответвлениями к водовыпускам. Петель и тупиков избегают — они снижают давление.

Правило диаметров

Диаметр уменьшается от источника к концам: основная труба — самая толстая, магистраль тоньше, ответвления ещё тоньше. На схеме каждому участку трубы подписывают диаметр. Если сделать наоборот, на дальних точках упадёт напор.

Что ещё наносят

• Электромагнитные клапаны на входе каждой зоны.
• Фильтр и редуктор (перед капельными линиями).
• Нижнюю точку со сливным клапаном для зимней консервации.
• Смотровые колодцы на узлах соединений.

Когда все точки на схеме, считают гидравлику:

• Расход. Складывают паспортный расход всех водовыпусков одной зоны — это требуемая производительность для зоны. Под самую «прожорливую» зону подбирают насос с запасом ~1,5 раза.
• Давление. Для дождевания нужно от 2 атм на спринклерах, для капли — 1–2 атм. Учитывают потери на длине труб, подъёмах и перепадах высот участка: чем длиннее и тоньше труба и чем выше подъём, тем больше потери напора.
• Самотёк или насос. Если воду подаёт бочка самотёком — рассчитывают высоту стойки: чем выше бак, тем больше давление. Для спринклеров самотёка почти всегда мало — нужен насос.

Если расчёты вызывают сомнения, особенно на сложном рельефе, проект и гидравлику разумнее доверить специалистам — ошибка в подборе насоса обходится дороже самой схемы.
