Схема дренажа участка и дома: как спроектировать

Схема дренажа — это план участка, на котором нанесены все элементы системы: магистральные и боковые трубы, смотровые колодцы, дренажный колодец, направления уклонов и точка сброса воды. Без схемы дренаж превращается в набор разрозненных канав, которые не сводятся в единую самотёчную систему.

Хорошая схема решает три задачи: показывает, куда течёт вода (все уклоны ведут в одну низшую точку), где система обслуживается (колодцы на поворотах и узлах) и сколько нужно материалов (метраж труб, объём щебня). Прежде чем чертить, нужно знать рельеф участка (где выше, где ниже), уровень грунтовых вод и тип грунта — от этого зависят и раскладка, и уклоны. Общие основы устройства разобраны в руководстве по дренажу участка своими руками.

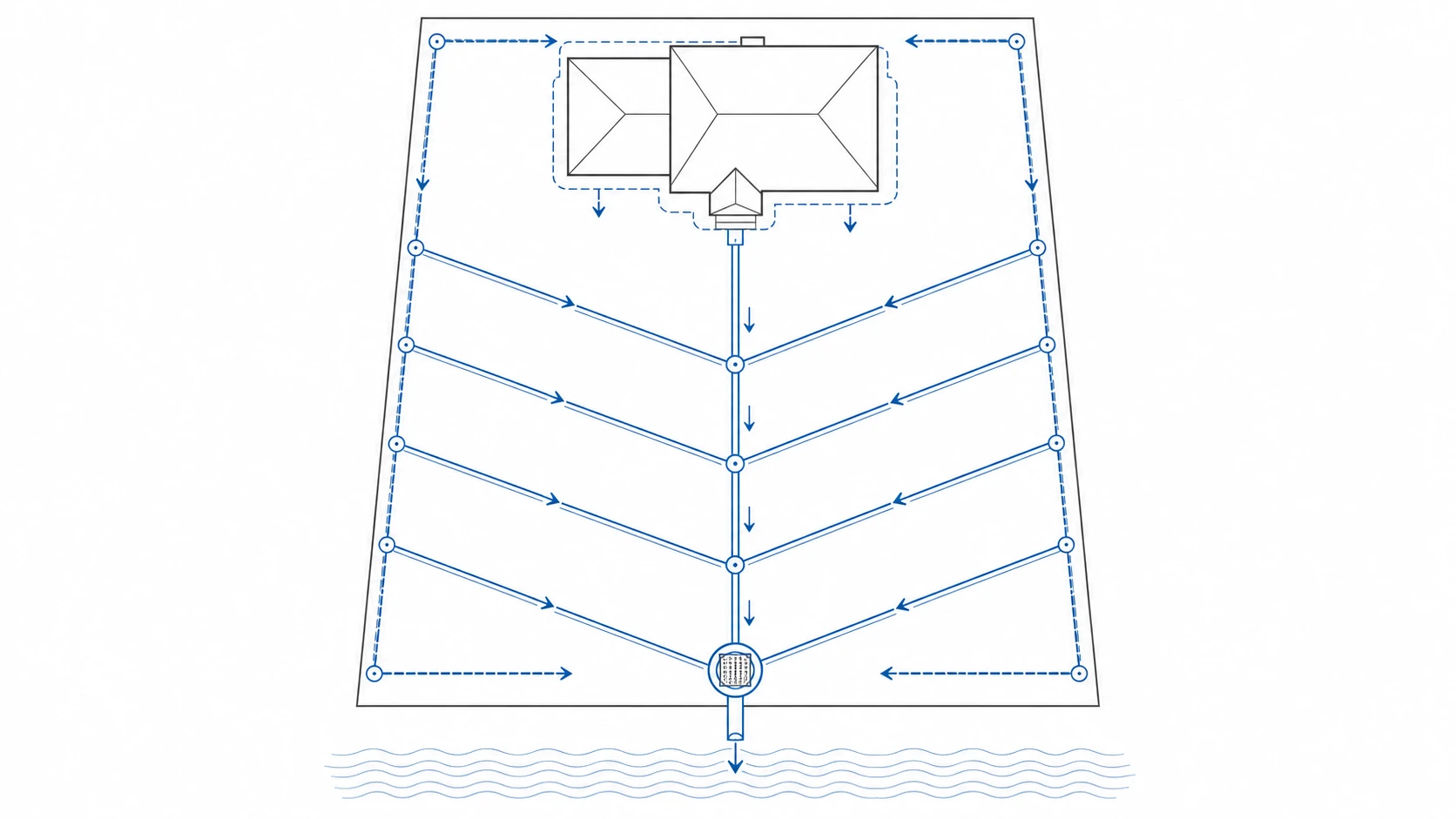

Классическая схема осушения участка — это «ёлочка». Принцип такой:

• Центральная магистраль (ствол) — главная труба большего диаметра (110 мм), которая ведёт воду к дренажному колодцу в самой низкой точке участка.
• Боковые дрены (ветви) — трубы меньшего диаметра (63–90 мм), которые врезаются в магистраль под острым углом (45–60°), как ветки в ствол ёлки.
• Шаг между ветвями зависит от грунта: на песке дрены кладут реже (через 8–10 м), на глине чаще (через 4–6 м), так как глина плохо отдаёт воду вбок.

«Ёлочка» обеспечивает равномерный сбор воды со всей площади и сведение её в одну точку. На участке с уклоном магистраль ведут вдоль склона по низу, а ветви — поперёк, перехватывая воду, стекающую сверху.

Диаметры на схеме подбирают по принципу «чем ближе к колодцу, тем больше»: боковые дрены — 63–90 мм, магистраль — 110 мм, а отводящая труба от колодца к точке сброса может быть ещё крупнее. Так система не захлёбывается в пик дождя или таяния снега. Длину одной боковой дрены не делают больше 15–20 м — на длинных ветвях падает эффективность сбора и сложнее держать уклон. Если участок большой, рисуют несколько «ёлочек», каждая со своей магистралью, и сводят их в общий коллектор.

Схема дренажа дома отличается от участковой: здесь трубы идут не «ёлочкой», а замкнутым контуром по периметру здания. Контур повторяет форму дома, на углах ставятся смотровые колодцы, а уклон ведётся по периметру от высшей точки к низшей, где находится дренажный колодец.

На схеме дома обязательно показывают привязку контура к фундаменту (труба ниже подошвы) и увязку с двумя другими системами: ливнёвкой с крыши и отмосткой. Их наносят на тот же план, чтобы видеть, как поверхностная и грунтовая вода сводятся в общий колодец раздельными трубами. Детали раскладки и глубины — в статьях про дренаж вокруг дома и глубину дренажа.

Два элемента, без которых схема нерабочая, — уклоны и колодцы.

Уклоны

На схеме стрелками показывают направление и величину уклона каждого участка трубы. Норма — не менее 2 см на 1 погонный метр (1:50) в сторону колодца. Все стрелки в итоге должны сходиться к дренажному колодцу. Для длинных магистралей считают суммарный перепад: длина × уклон — эту величину закладывают в глубину траншеи у колодца.

Точки ревизии (смотровые колодцы)

Смотровые колодцы наносят на схему в местах, где систему придётся прочищать:

• на всех поворотах и изменениях направления;
• в узлах врезки боковых дрен в магистраль;
• на прямых участках длиннее 20–30 м;
• на углах дома в контуре пристенного дренажа.

Через них трубу промывают под напором — без колодцев заиленный участок придётся перекапывать. Колодцы наносят на схему кружками с привязкой к размерам (расстояние от угла дома, от забора), чтобы потом найти их под слоем грунта и газоном. Глубину каждого колодца тоже подписывают: она растёт по мере приближения к низшей точке вслед за уклоном труб.

Точка сброса

Финальный элемент схемы — куда уходит собранная вода. Это может быть накопительный колодец с откачкой насосом, поглотительный колодец в нижний водопроницаемый слой, придорожный кювет, овраг или ливневая канализация. Точку сброса определяют до раскладки труб: именно к ней «привязываются» все уклоны. Сброс на соседний участок схемой не закладывают — это недопустимо.

Чтобы из принципов получился рабочий чертёж, удобно действовать по порядку:

• Возьмите план участка в масштабе с домом, забором, дорожками и постройками. Подойдёт и распечатка со спутникового снимка с нанесёнными размерами.
• Отметьте рельеф — где выше, где ниже. Если перепадов не видно глазом, пройдите участок с нивелиром и подпишите относительные отметки.
• Поставьте дренажный колодец в самой низкой точке или там, откуда удобнее всего сбросить воду.
• Проведите магистраль от колодца и пристройте к ней боковые дрены «ёлочкой», выдержав шаг под ваш грунт.
• Расставьте смотровые колодцы на поворотах, узлах и длинных прямых.
• Нанесите стрелки уклонов и подпишите их величину, проверив, что все они ведут к колодцу.
• Подпишите глубины и диаметры труб, посчитайте метраж и объём щебня.

Готовая схема — это не формальность: по ней вы и копаете траншеи, и контролируете уклоны, и через годы находите колодцы для прочистки. Один лист бумаги экономит десятки часов перекопки.
