Схема кровли: чертежи пирога и узлов по типам крыш

Любая схема кровли — это разрез крыши, на котором слои показаны снизу вверх. Чтобы её читать, держите в голове логику движения влаги: пар идёт изнутри дома вверх, дождь и конденсат — сверху вниз и наружу. Соответственно на схеме всегда есть:

• несущий элемент (стропило или плита) — основа;
• пароизоляция — снизу, со стороны помещения;
• утеплитель — в толще конструкции (если кровля тёплая);
• гидро-ветрозащита / гидроизоляция — сверху, под покрытием;
• вентиляционный зазор — прослойка между гидрозащитой и покрытием;
• покрытие — верхний слой.

Отдельно на чертежах показывают узлы — увеличенные фрагменты ответственных мест (конёк, ендова, свес, примыкание). Именно по узлам видно, грамотно ли спроектирована крыша: ровный пирог по полю ската ещё ничего не гарантирует, течёт обычно в узлах.

Скатная кровля — самый частый случай. На схеме тёплой (мансардной) скатной крыши слои в разрезе идут так, снизу вверх:

1. Внутренняя отделка (вагонка, гипсокартон).
2. Пароизоляционная плёнка (стыки проклеены).
3. Стропило + минеральная вата между ними.
4. Супердиффузионная мембрана поверх утеплителя.
5. Контробрешётка — формирует вентзазор 40–50 мм.
6. Обрешётка под покрытие.
7. Кровельное покрытие.

На схеме холодной кровли утеплитель «уезжает» вниз — на перекрытие чердака, а в скате остаётся только гидроизоляция, обрешётка и покрытие. Это сразу видно по разрезу: если вата нарисована в перекрытии, а не между стропил — крыша холодная.

Схема мягкой (гибкой) черепицы отличается тем, что вместо разреженной обрешётки рисуют сплошное основание (ОСП-3 или влагостойкая фанера), а на нём — особые слои:

1. Сплошной настил по стропилам (с зазором 3–5 мм между листами).
2. Подкладочный ковёр (по всей площади на пологих скатах, минимум — в ендовах, на карнизе и коньке).
3. Карнизная и фронтонная капельницы по краям.
4. Стартовая полоса вдоль карниза.
5. Рядовые гонты внахлёст со смещением рисунка.

На схеме укладки мягкой кровли видно главное правило — гонты идут вразбежку, лепестки верхнего ряда перекрывают линии гвоздей нижнего. Под кровлей всё равно должен быть вентзазор и продухи: гибкая черепица паронепроницаема, и конденсат нужно выводить. Подробный пошаговый монтаж — в отдельной статье о монтаже мягкой кровли.

На схеме фальцевой кровли вместо листов с нахлёстом — картины (полосы металла на всю длину ската), соединённые между собой фальцем — загнутым и закатанным замком. Крепление скрытое: картины держатся на кляммерах, прикрученных к обрешётке и заведённых в фальц.

Что показывает схема:

• тип фальца — одинарный или двойной стоячий (двойной герметичнее, для пологих скатов);
• подвижные и неподвижные кляммеры (металл расширяется — крепёж должен это допускать);
• вентзазор под картинами;
• узлы, где фальц не разрывают, а аккуратно заводят на конёк и примыкания.

Главное визуальное отличие фальца от профнастила на чертеже — нет сквозных саморезов через покрытие: вся крыша держится скрытыми кляммерами, поэтому отверстий в металле нет.

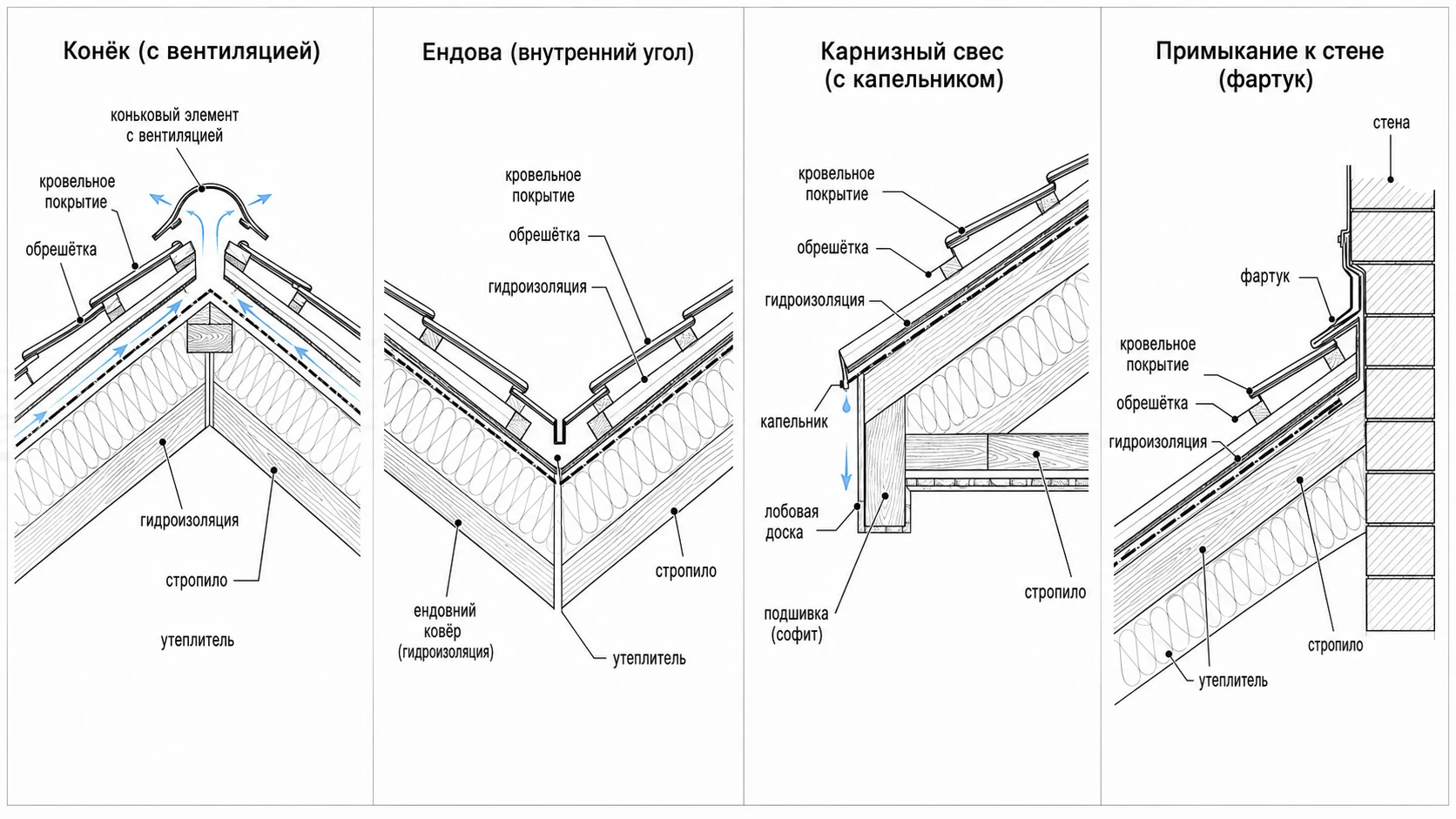

Узлы — это увеличенные фрагменты схемы, без которых чертёж кровли неполон. Четыре главных:

Конёк

Верхний стык скатов. На схеме показывают коньковый элемент с вентиляционным выходом (аэратор или вентилируемый конёк) — через него выходит воздух из вентзазора.

Ендова

Внутренний угол между скатами — самое нагруженное по воде место. На узле всегда сплошная обрешётка и дополнительная гидроизоляция (ендовый ковёр), поверх — планки или подрезанное покрытие.

Свес (карниз)

Нижний край ската. На схеме — карнизная планка/капельница, лобовая доска, подшивка софитами с продухами для входа воздуха в вентзазор.

Примыкание

Стык кровли со стеной, трубой, парапетом. Показывают планку примыкания с заводом в штробу и герметизацией, фартук вокруг трубы.

Если хотя бы один из этих узлов на схеме (и потом в реальности) сделан неверно — крыша потечёт именно там. Поэтому проектную схему и узлы стоит проверять до начала работ, а сложную кровлю — доверить тем, кто читает эти чертежи каждый день.
