Схема монтажа гипсокартона: каркас, шаг профилей и раскладка

Алексей Тарасов · 6 мая 2026 · 10 мин чтения 33 600

Чтобы стена из гипсокартона была жёсткой и ровной, важно держать в голове схему: где идут направляющие, с каким шагом стоят стойки, куда попадают стыки листов и подвесы. Эта статья — про схему монтажа гипсокартона: чертёж каркаса из профиля, шаг профилей и раскладку листов, чтобы вы понимали конструкцию целиком, а не отдельные шаги. Полную пошаговую инструкцию смотрите в статье, как монтировать гипсокартон своими руками.

Из чего состоит схема стены из гипсокартона

Каркасная стена ГКЛ — это «сэндвич» из нескольких элементов, расположенных по строгой схеме:

Направляющие профили (ПН / UW) — рамка по периметру: пол, потолок, примыкающие стены. Задают плоскость.
Стоечные профили (ПС / CW) — вертикальные стойки внутри рамки, к ним крепится лист.
Прямые подвесы — связывают стойки с капитальной стеной, держат каркас от прогиба.
Гипсокартон 12,5 мм — обшивка, стыки которой ложатся на стойки.

Геометрия всей схемы завязана на ширину листа 1200 мм: именно она диктует шаг стоек 600 мм, при котором стык приходится на профиль.

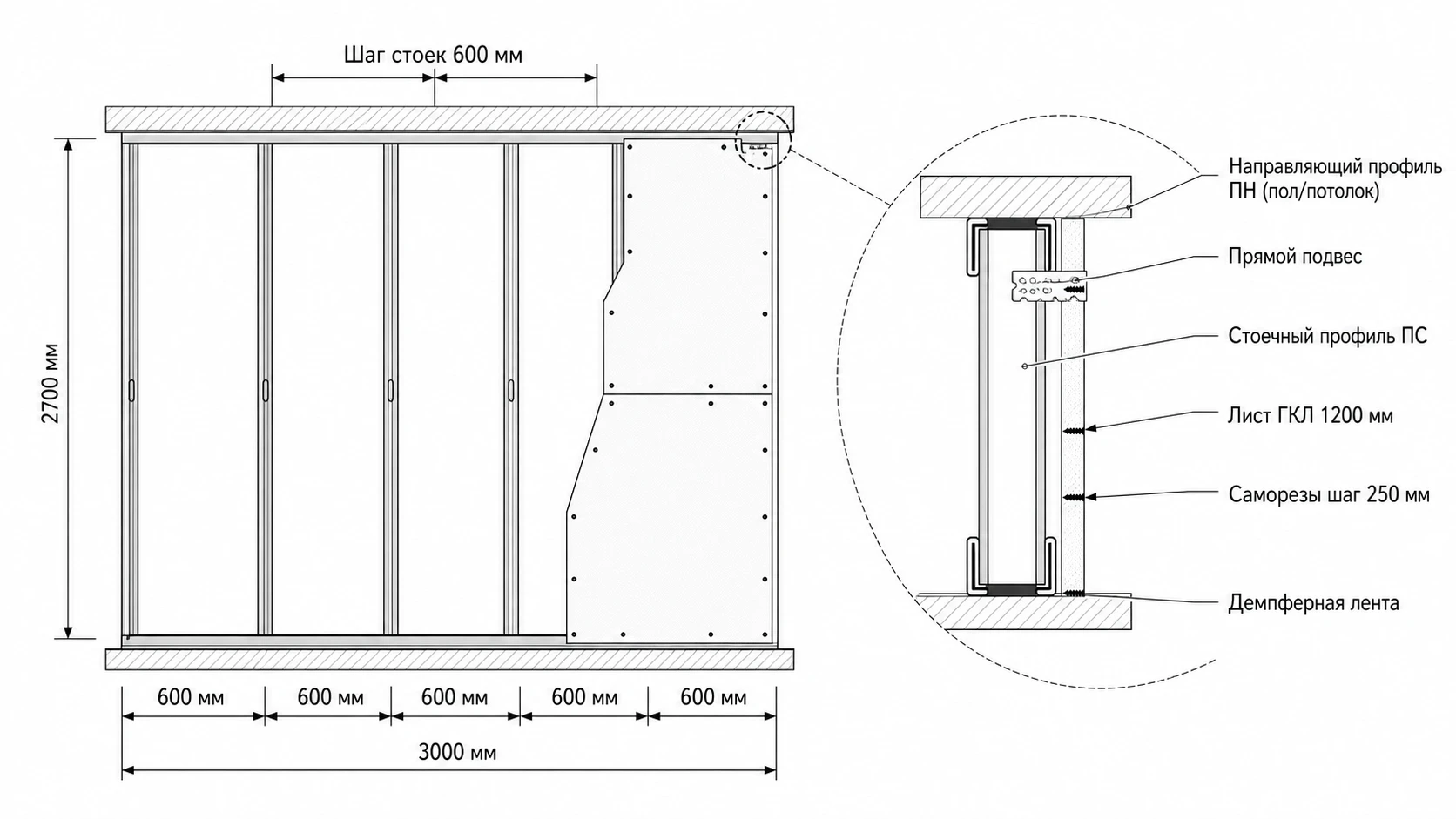

Каркас гипсокартонной стены: профили ПН/ПС, шаг стоек, подвесы и саморезы

Схема каркаса: шаг профилей и подвесов

Чертёж каркаса читается так — представьте стену в виде сетки:

По горизонтали — стойки

Вертикальные стойки ПС идут с шагом 600 мм по центрам. Стык двух листов (ширина 1200 мм) попадает на центр одной стойки, а ровно посередине между стыками стоит ещё одна — промежуточная. Итого под один лист приходятся три стойки: две по краям и одна в середине.

По вертикали — подвесы

Каждую стойку крепят к капитальной стене прямыми подвесами с шагом по высоте около 600–800 мм. Подвес отгибается «П»-образно, прикручивается к стене и к стойке. Подвесы держат плоскость и не дают стойке «гулять».

Рамка

По периметру — направляющие ПН, прикрученные к полу, потолку и стенам с шагом крепления 300–400 мм. В них и вставляются стойки.

Схема монтажа в числах

Элемент схемы	Шаг / размер
Стойки ПС (CW)	600 мм по центрам (нагрузка — 400 мм)
Стоек под один лист	3 (две по стыкам + промежуточная)
Подвесы по высоте стойки	600–800 мм
Крепление ПН к основанию	300–400 мм
Саморезы лист → профиль	250 мм, отступ от края 10–15 мм
Ширина листа / зазор от пола	1200 мм / 8–10 мм

Почему именно 600 мм

Шаг стоек 600 мм = половина ширины листа 1200 мм. Это ключ всей схемы: при нём любой вертикальный стык листов гарантированно ложится на центр профиля, а между стыками встаёт опорная стойка. Сбился шаг — стык повисает в воздухе, и шов трескается.

Схема раскладки листов

Раскладка — это как листы распределяются по стене. Правила схемы:

Вертикальные стыки — только на стойках. Лист начинают от угла так, чтобы край и стык попадали на профиль.
Швы вразбежку. В соседних рядах листы смещают (как кирпичная кладка), чтобы не было сплошных крестообразных стыков — они трескаются.
Горизонтальные стыки — на перемычке. Если лист короче высоты стены, под горизонтальный шов ставят поперечный профиль-перемычку; сами стыки соседних столбцов тоже смещают.
Зазор от пола 8–10 мм по всей раскладке — лист не касается пола.

Эта раскладка и схема каркаса — общая основа; конкретные шаги сборки (разметка, крепёж, заделка швов) разобраны в опорном материале — монтаж гипсокартона своими руками.

Узлы схемы, на которые смотрят чаще всего

Помимо общей сетки каркаса, в схеме есть несколько узлов, где ошибаются чаще всего:

Угол стены. Стойки двух примыкающих стен соединяются так, чтобы лист каждой грани опирался на свой профиль; внешний угол потом усиливают перфоуголком.
Дверной проём в перегородке. По бокам — усиленные стойки (профиль в профиль или с закладным брусом), сверху — горизонтальная перемычка. Стык листа над проёмом не делают по краю проёма (трещина), смещают.
Закладные. В местах навески (ТВ, шкафы) в схему заранее вносят горизонтальные закладные между стойками.

Чек-лист: схема собрана верно

Рамка из ПН по полу, потолку и стенам выставлена по уровню
Стойки ПС с шагом 600 мм, стык листа попадает на профиль
Под лист — 3 стойки (края + промежуточная)
Подвесы по высоте каждые 600–800 мм
Листы уложены вразбежку, без крестообразных стыков
Горизонтальные стыки усилены перемычкой
Закладные и усиленные стойки проёмов внесены в схему заранее

Частые вопросы о схеме монтажа

С каким шагом по схеме ставят профиль для гипсокартона?

Вертикальные стойки ПС — с шагом 600 мм по центрам, это половина ширины листа 1200 мм. Под нагрузкой и при высоких потолках шаг уменьшают до 400 мм.

Сколько стоек приходится на один лист?

Три: две по краям листа (на них ложатся стыки с соседними листами) и одна промежуточная посередине. Так лист опирается на профиль по обоим краям и в центре.

Куда по схеме попадают стыки листов?

Вертикальные стыки — строго на центр стойки. По вертикали соседние ряды смещают (швы вразбежку), горизонтальные стыки делают на поперечной перемычке.

Как часто ставят подвесы?

Прямые подвесы крепят к капитальной стене по высоте каждой стойки с шагом примерно 600–800 мм. Они удерживают каркас в одной плоскости и не дают стойкам прогибаться.

Зачем смещать листы вразбежку?

Чтобы избежать сплошных крестообразных стыков: в них сходятся четыре угла листов, и шов в таком месте почти всегда трескается. Смещение рядов, как в кирпичной кладке, распределяет стыки.

Как по схеме усиливают дверной проём в перегородке?

По бокам проёма ставят усиленные стойки (профиль в профиль или с закладным брусом), сверху — горизонтальную перемычку. Стык листа над проёмом смещают от края, иначе по углу пойдёт трещина.
