Схема распашных ворот: устройство и подключение автоматики

Конструктивно распашные ворота — самый простой тип, и их схема понятна с первого взгляда. Основные элементы:

• Опорные столбы (стойки) — две вертикальные опоры, забетонированные в грунт. К ним крепятся петли и приводы. Несут весь вес створок.
• Створки — рама из профильной трубы с заполнением (профлист, ковка, сэндвич). Чаще две, открываются на петлях.
• Петли — по две на каждую створку, обеспечивают вращение. Чем тяжелее створка, тем мощнее петли.
• Замки и задвижки — фиксируют ворота в закрытом положении.
• Упоры — центральный упор (ограничивает закрытие на нужном уровне) и боковые/верхние упоры.

На конструктивной схеме показывают взаимное расположение этих элементов: столбы по краям проёма, между ними две створки, петли — со стороны столбов, замок и упор — по центру. Это база, на которую дальше «накладывается» автоматика.

Когда дело доходит до автоматики, установку привода ворот мы берём на себя: бесплатный замер, договор и сроки прописываем заранее.

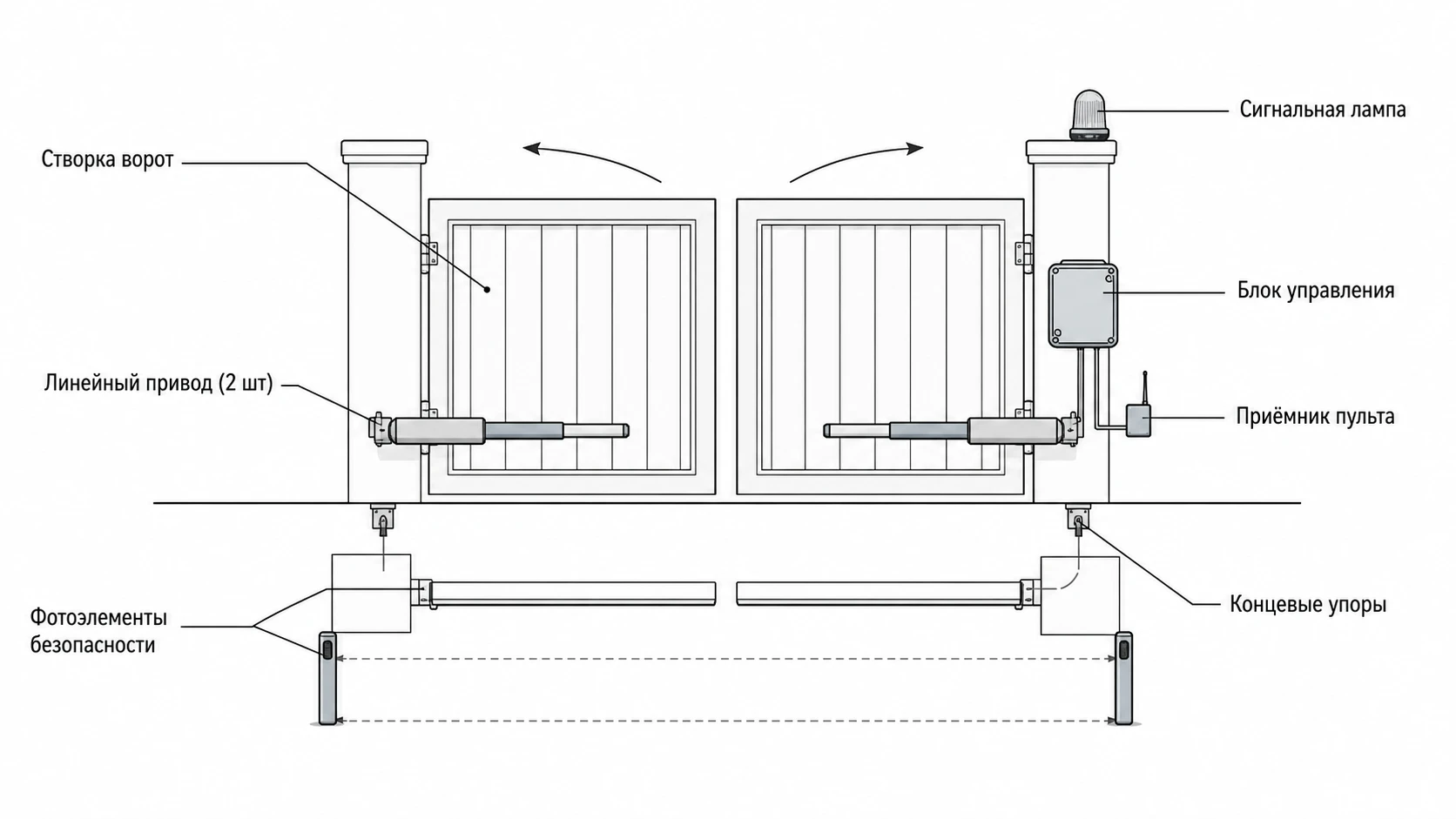

Когда ворота автоматизируют, к конструктивной схеме добавляются электрические компоненты. Полная схема автоматики распашных ворот включает:

• Два привода — по одному на створку. Крепятся между столбом и створкой (линейные или рычажные).
• Блок управления — центральный узел. К нему сходятся все провода: питание, оба привода, фотоэлементы, лампа, антенна.
• Фотоэлементы (фотобарьер) — пара (передатчик + приёмник) по краям проёма на уровне ~50 см.
• Сигнальная лампа — сверху, мигает при движении.
• Приёмная антенна — для пультов.

На схеме блок управления — это центр, от которого расходятся линии к каждому элементу. Важно: точная схема подключения всегда берётся из инструкции к конкретному блоку — маркировка клемм у разных производителей и даже поколений плат отличается. Ниже — общая логика разводки.

Это самый ответственный узел электрической схемы. Подключение выполняют строго по схеме из инструкции к блоку, но общая логика такова:

Питание

К блоку подводят 220 В: фаза, ноль и обязательно заземление. Питание — через автомат/УЗО в щитке.

Приводы

Каждый привод подключают к своим клеммам (обычно обозначены как MOTOR 1 / MOTOR 2 или M1/M2). Важна полярность и правильное назначение «ведущей» и «ведомой» створки — от этого зависит очерёдность движения. Перепутанная полярность заставит створку открываться вместо закрытия.

Фотоэлементы

Управляющий контакт фотоэлементов ставят в клеммы STOP и GND (или COM), при этом удаляют заводскую перемычку, которая там стоит для работы без фотоэлементов. Если перемычку не убрать, фотоэлементы не будут срабатывать.

Лампа и антенна

Сигнальную лампу — на клеммы LAMP/FLASH, антенну — на ANT и общий. После разводки прописывают пульты и настраивают усилие, скорость и паузу автозакрытия.

У других типов ворот своя схема устройства и подключения — общий принцип «блок управления в центре» сохраняется, но механика отличается.

Схема секционных (подъёмно-секционных) ворот

Полотно из горизонтальных секций (панелей), соединённых петлями, движется вверх по направляющим и складывается под потолком. Ключевые элементы схемы:

• Направляющие — вертикальные и горизонтальные шины, по которым едут ролики секций.
• Торсионный (пружинный) механизм — вал с пружинами, уравновешивает вес полотна.
• Потолочный привод — рельса с кареткой и цепью/ремнём тянет полотно.

Электрическая часть проще распашных: один привод, блок управления (часто встроен в привод), фотоэлементы у пола проёма.

Схема гаражных распашных и подъёмно-поворотных

Распашные гаражные — та же схема, что въездные: столбы (или стены проёма), две створки на петлях. Подъёмно-поворотные — единое полотно на рычажно-шарнирном механизме, поднимается вверх и уходит под потолок одним щитом.

Помимо правильной разводки проводов, на схеме важно грамотно расположить компоненты — от этого зависит и безопасность, и срок службы.

Фотоэлементы

Пару «передатчик — приёмник» ставят друг напротив друга по краям проёма на высоте около 40–60 см от земли. Луч должен пересекать траекторию въезда. Низкая установка ловит бампер машины, слишком высокая — пропускает под лучом ребёнка или животное. Передатчик и приёмник выставляют строго соосно, иначе луч «не ловится» и ворота не закрываются.

Блок управления

Размещают в защищённом от воды месте — в герметичном боксе на столбе или в нише. Кабели к нему сводят снизу через сальники, чтобы вода не затекала по проводам внутрь корпуса.

Сигнальная лампа и антенна

Лампу ставят на видном месте сверху столба или над проёмом — она должна быть заметна водителю и пешеходам при движении створок. Антенну выводят повыше и в сторону от металла для лучшего приёма пультов.

Привод и кронштейны

Точки крепления приводов на схеме берут строго из паспортных размеров (A и B от оси петли). Это не «примерно», а расчётные значения под нужный угол открывания — отклонение приводит к тому, что створка не доходит или бьёт по упору.
