Столбчатый фундамент своими руками: столбы, ростверк и шаг опор

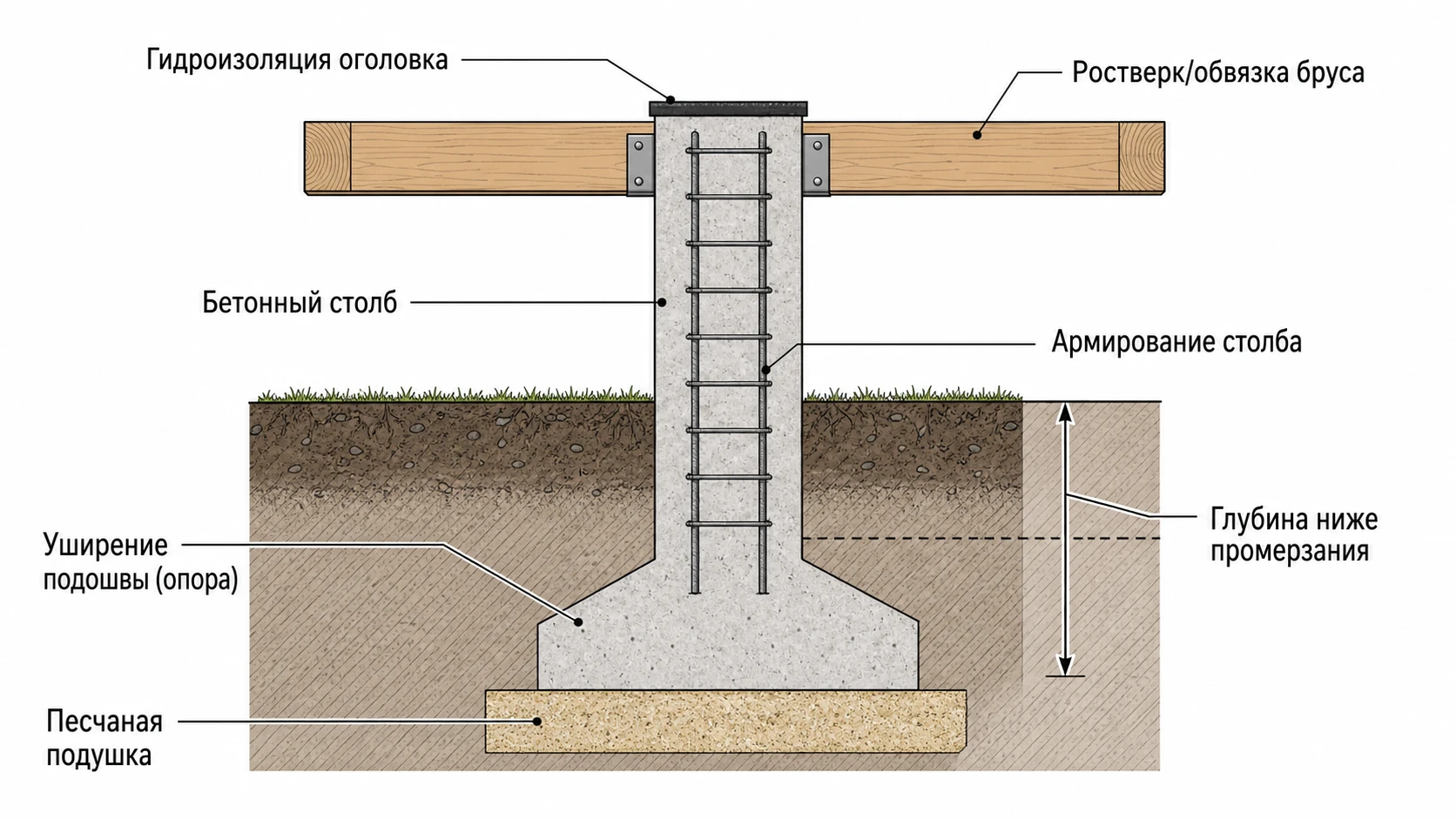

Столбчатый фундамент — это система столбов-опор, на которые опирается строение. Опоры ставят под всеми углами, пересечениями стен и по длине стен с определённым шагом, а сверху объединяют ростверком.

Он подходит для лёгких построек: каркасных и щитовых домов, бань, дачных домиков из бруса, веранд, беседок, хозблоков. А вот под тяжёлый кирпичный или двухэтажный дом, а также при высоком уровне грунтовых вод или сильнопучинистом грунте столбы не годятся — здесь нужен другой тип. Если вы ещё выбираете между вариантами, начните с разбора того, какой фундамент сделать под дом или баню — там сравниваются все типы оснований по нагрузке и грунту.

Материал столбов выбирают по нагрузке, бюджету и грунту.

Монолитный бетон (армированный)

Самый прочный вариант: в скважину или короб-опалубку ставят арматурный каркас и заливают бетоном. Подходит под каркасные дома и бани, служит десятилетиями. Делается чуть дольше остальных.

Кирпич и блоки

Столбы из красного полнотелого кирпича или фундаментных блоков на цементно-песчаном растворе. Быстро возводятся и достаточно прочны под лёгкие постройки. Кирпич берут только полнотелый — пустотелый и силикатный во влажном грунте разрушаются.

Готовые опоры

Асбоцементные или пластиковые трубы как несъёмная опалубка под заливку, реже — буронабивные столбы. Удобны на воде и для быстрого монтажа.

Эти два параметра определяют, выдержит ли фундамент нагрузку и не выдавит ли его пучением.

Шаг (расстояние между столбами)

Столбы ставят обязательно под всеми углами, в местах пересечения стен и далее по длине стен. Шаг зависит от нагрузки: для самых лёгких построек (беседка, терраса) — до 3 м, для дачного дома и бани — 1,5–2 м. Чем тяжелее стены, тем чаще опоры.

Заглубление

Заглублённый столбчатый фундамент опускают ниже глубины промерзания на 10–20 см, чтобы подошва опиралась на непучинистый грунт. На непучинистых грунтах и под совсем лёгкие постройки делают мелкозаглублённый вариант (0,5–0,7 м). Под подошвой каждого столба — утрамбованная песчано-гравийная подушка 10–20 см.

Ниже — цикл для монолитных армированных столбов, самого надёжного варианта под каркасный дом и баню.

Шаг 1. Разметка осей

Размечают контур и отмечают точки всех столбов — под углами, пересечениями и по шагу. Геометрию проверяют по диагоналям.

Шаг 2. Скважины или ямы

Бурят скважины или копают ямы на проектную глубину. Дно трамбуют и засыпают песчано-гравийную подушку 10–20 см с трамбовкой.

Шаг 3. Опалубка и гидроизоляция

В скважину опускают свёрнутый рубероид или асбоцементную трубу как опалубку (она же гидроизоляция). Над землёй короб выводят на 30–50 см.

Шаг 4. Армирование

Ставят каркас из 3–4 прутков Ø10–12 мм с хомутами. Прутки выпускают вверх — под связку с ростверком.

Шаг 5. Заливка

Заливают бетон М250–М300 слоями с уплотнением (штыкование или вибратор), чтобы не было пустот. Верх столбов выводят в один горизонт.

Шаг 6. Выдержка

Бетон выдерживают, проливая водой, набор прочности — 28 суток. Только после этого монтируют ростверк и стены.

Отдельные столбы без связи работают независимо и проседают неравномерно. Ростверк — это горизонтальная обвязка по верху столбов, которая объединяет их в единую конструкцию и равномерно распределяет вес дома между опорами.

Виды ростверка

• Деревянный/из бруса — для каркасных и брусовых построек, бань. Самый простой: нижняя обвязка ложится на оголовки столбов через гидроизоляцию.
• Металлический — из швеллера или двутавра, под лёгкие здания.
• Железобетонный — монолитная или сборная балка по верху столбов, под более тяжёлые стены.

Высокий и низкий ростверк

Чаще делают высокий (висячий) ростверк — с зазором между ним и землёй, чтобы пучение грунта не давило на обвязку снизу. Низкий ростверк (на уровне земли) применяют реже и только на непучинистых грунтах. Под высоким ростверком оставляют продухи и закрывают зазор забиркой для защиты от продувания.

Большинство проблем со столбчатым фундаментом — следствие нескольких типовых просчётов.

• Мало столбов или большой шаг. Опоры перегружены, ростверк прогибается.
• Заглубление выше промерзания на пучинистом грунте. Столбы выдавливает зимой неравномерно.
• Нет подушки или без трамбовки. Столб проседает.
• Пустотелый или силикатный кирпич. Разрушается во влажном грунте.
• Жёсткий низкий ростверк на пучине. Пучение ломает обвязку — нужен высокий ростверк с зазором.
• Нет связи столбов ростверком. Неравномерная осадка и перекос дома.
