Технология установки винтовых свай: пошаговый монтаж

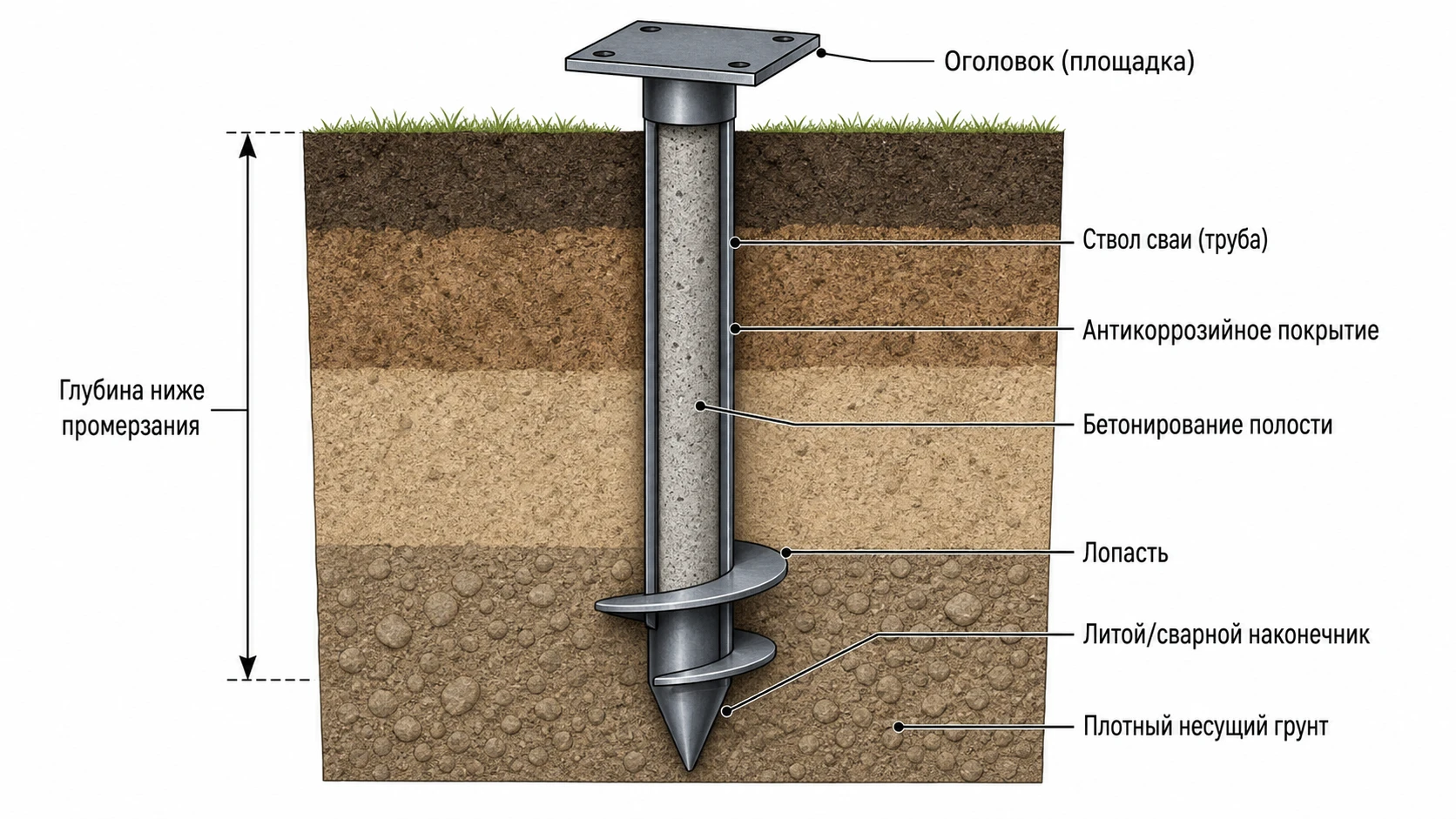

Винтовая свая — это стальная труба с заострённым наконечником и винтовой лопастью на конце. При ввинчивании лопасть вгрызается в грунт и тянет сваю вниз, проходя слабый верхний слой. Свая держит дом за счёт двух механизмов:

• Опора лопасти на плотный грунт. Широкая лопасть упирается в несущий слой и передаёт на него нагрузку от дома.
• Анкеровка против выдёргивания. Та же лопасть, заглублённая ниже промерзания, не даёт силам морозного пучения вытолкнуть сваю вверх.

Именно поэтому винтовые сваи хорошо работают на пучинистых и слабых грунтах, где ленту «выпирает». Подробно о том, чем винтовые сваи отличаются от буронабивных и забивных и когда какие выбирать, — в статье какой свайный фундамент выбрать.

Что потребуется для самостоятельного монтажа:

Материалы

• Винтовые сваи нужного диаметра и длины (см. ниже про подбор размера).
• Оголовки по числу свай — площадки под обвязку.
• Бетонный раствор для заполнения полости свай.
• Антикоррозийный состав для подкраски сварных швов и срезов.
• Материал обвязки — швеллер/двутавр или брус.

Инструмент

• Лом и две стальные трубы-удлинителя (рычаги) для ручного закручивания, либо сваекрут (гидравлический привод) для механизированного.
• Магнитный/обычный уровень на сваю — контроль вертикали.
• Лазерный нивелир — вывод свай в один горизонт.
• Болгарка, сварочный аппарат, лопата, рулетка, колышки и шнур.

Сваи ставят не «равномерно по площади», а под нагрузкой:

• По углам дома — обязательно.
• Под всеми несущими стенами — внешними и внутренними.
• В местах концентрации нагрузок — под печью, котлом, лестницей, тяжёлым оборудованием.
• Шаг свай — обычно 1,5–3 м, по расчёту под массу дома и несущую способность одной сваи. Под лёгкий каркас шаг больше, под тяжёлые стены — меньше.

Число и шаг свай задаёт расчёт — его удобно прикинуть через калькулятор винтовых свай по габаритам и типу дома, а затем уточнить у инженера.

Выносят оси дома и точки свай: вбивают колышки по углам, натягивают шнур, проверяют диагонали прямоугольника — они должны совпадать, иначе фундамент получится перекошенным. По осям отмечают точки каждой сваи по схеме расстановки.

В точке сваи снимают дёрн и при необходимости бурят небольшую приямку-направляющую (10–20 см), чтобы свая стартовала вертикально и в нужном месте.

Перед массовым монтажом закручивают одну-две пробные сваи. Это позволяет понять:

• на какой глубине лежит плотный несущий слой (по резкому росту усилия закручивания);
• достаточна ли выбранная длина свай;
• нет ли в грунте камней или плотных линз, мешающих погружению.

Если свая идёт «как по маслу» на всю длину — плотного слоя нет, нужна длиннее. Если упёрлась слишком рано в камень — точку смещают. Пробное закручивание экономит от главной ошибки: опоры сваи в слабый грунт.

Сваю ставят в точку строго вертикально и начинают ввинчивать:

• Вручную: в технологическое отверстие сваи вставляют лом, на него надевают две трубы-рычага, и 2–3 человека ходят по кругу, вращая сваю. Чем глубже — тем тяжелее.
• Сваекрутом: гидравлический привод вращает сваю с контролем крутящего момента — точнее и без перекосов, особенно на тяжёлых грунтах.

Вертикаль контролируют на каждом обороте уровнем с двух сторон. Отклонение исправляют в первые витки — глубоко зашедшую кривую сваю выправить уже нельзя. Закручивают до достижения плотного слоя и расчётного заглубления лопасти ниже промерзания.

Важно: сваю нельзя выкручивать назад «для подгонки по высоте» — назад она идёт по уже разрыхлённому грунту и теряет несущую способность. Высоту регулируют только обрезкой сверху.

Лазерным нивелиром отбивают единую отметку верха свай (с учётом высоты цоколя и зазора над грунтом). Все сваи обрезают болгаркой по этой линии. Это базовая плоскость фундамента — от её точности зависит ровность всего дома.

Срезы зачищают и подкрашивают антикоррозийным составом — открытый металл среза ржавеет быстрее всего.

Полость трубы заполняют бетонным раствором. Это вытесняет воздух и влагу изнутри, замедляя внутреннюю коррозию и добавляя сваю жёсткости. Заливают до обрезки или сразу после, пока бетон проходит до низа.

Сверху на каждую сваю приваривают оголовок — стальную площадку с рёбрами, на которую ляжет обвязка. Сварной шов — несущий, его делают качественно и тоже защищают от коррозии.

Отдельные сваи связывают в единую раму — иначе при подвижках грунта они работают порознь. Варианты обвязки:

• Металлическая — швеллер или двутавр, приваренный к оголовкам. Жёстко и быстро, ходовой вариант под каркас и баню.
• Брусовая — обвязочный брус на оголовках через гидроизоляцию, стянутый шпильками. Удобно под деревянный и каркасный дом.
• Монолитный ростверк — под более тяжёлый дом.

Подробнее про варианты — на странице обвязки винтовых свай. После обвязки фундамент готов под возведение стен.

Ручное закручивание подходит для забора, бани, лёгкого каркасника на нормальном грунте. Но на плотной глине, в каменистом грунте или под тяжёлый дом ручного усилия не хватает: свая встаёт раньше плотного слоя или идёт криво. Здесь нужен монтаж сваекрутом с контролем крутящего момента — он гарантирует и глубину, и вертикаль.

Если нет уверенности в подборе свай, сварке оголовков и контроле момента, проще заказать установку винтовых свай под ключ: подрядчик отвечает за результат сметой и гарантией.
