Водяной теплый пол своими руками: пошаговая инструкция

Принцип прост: по уложенной в стяжку трубе циркулирует тёплый теплоноситель, нагревает стяжку, а та равномерно излучает тепло в помещение. В отличие от радиаторов, где горячий воздух сначала идёт вверх, тёплый пол греет снизу — поэтому ноги в тепле, а перегрева под потолком нет.

Ключевые особенности, которые надо учесть до начала работ:

• Это низкотемпературная система. Температура подачи обычно не выше 45–50 °C, а поверхность пола — около 26–28 °C. Поэтому тёплый пол подключают через смесительный узел с коллектором, а не напрямую к котлу.
• Пол «съедает» высоту. Весь пирог со стяжкой и покрытием забирает около 10–15 см — это нужно заложить в проёмы и уровень дверей заранее.
• Контур ограничен по длине. Один контур — обычно не длиннее ~100–120 м трубы, иначе гидравлическое сопротивление слишком велико. Большое помещение делят на несколько контуров.

Если расчёт контуров и подбор смесительного узла вызывают сомнения, надёжнее заказать монтаж отопления под ключ — с гидравлическим расчётом и опрессовкой.

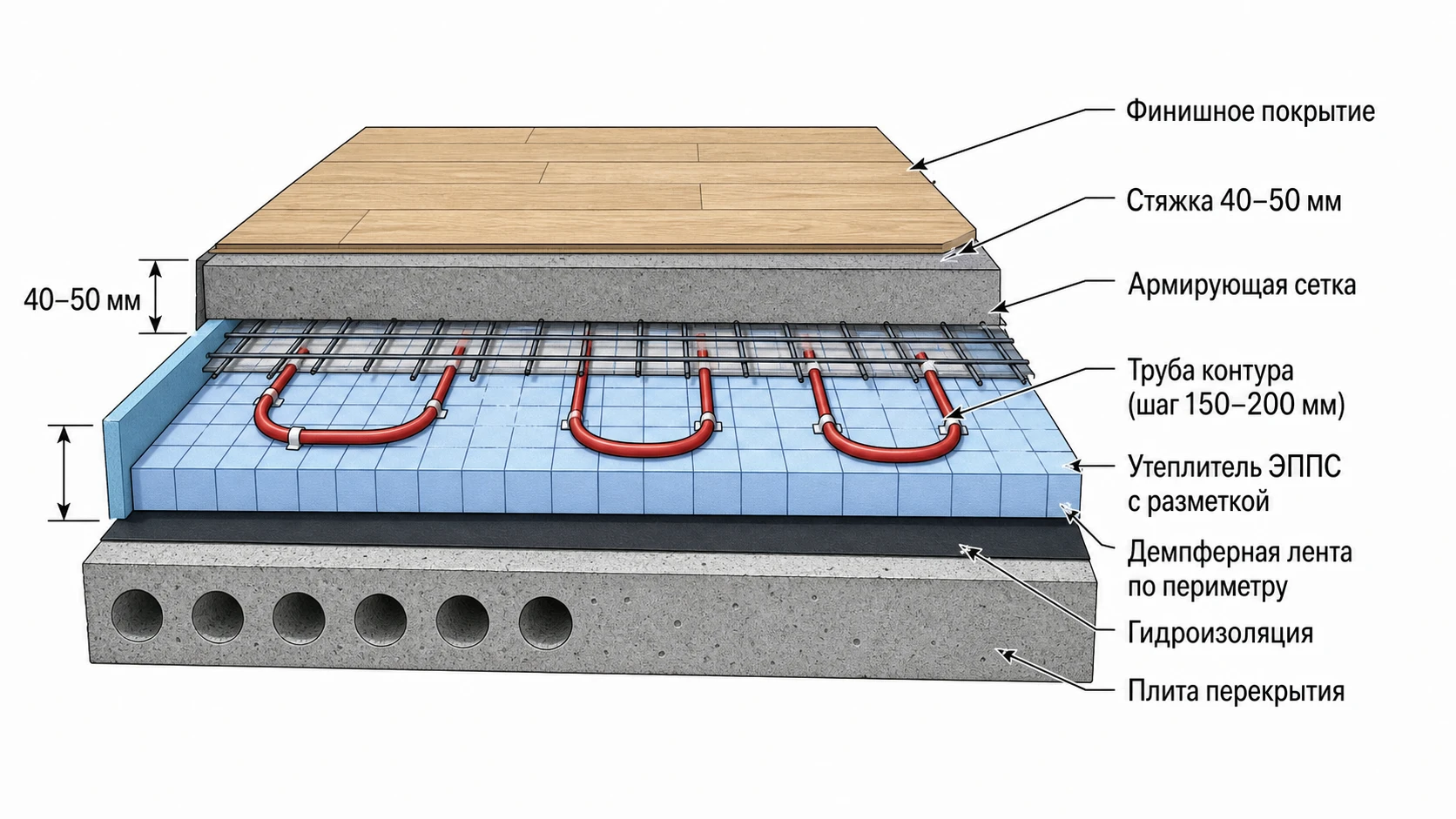

«Пирог» — это последовательность слоёв от плиты перекрытия до чистового покрытия. Каждый слой важен: пропуск одного снижает КПД или приводит к трещинам.

1. Ровное основание. Перепад по нормам — не более 5 мм на участок; иначе образуются воздушные карманы в контуре.
2. Гидроизоляция. Плотная плёнка по всему основанию — защищает утеплитель и стяжку от влаги снизу.
3. Демпферная лента по периметру стен. Компенсирует тепловое расширение стяжки, иначе её рвёт. Толщина 6–12 мм, ставят от основания выше уровня будущей стяжки.
4. Утеплитель. Пенополистирол плотностью от 30 кг/м³, толщиной 50–100 мм на первом этаже и от 50 мм на последующих. Не даёт теплу уходить вниз.
5. Отражающий слой / монтажная сетка или маты с бобышками — основа для крепления трубы.
6. Труба контура — уложенная с расчётным шагом и закреплённая.
7. Стяжка — заливается поверх трубы, обычно 50–70 мм над трубой с пластификатором.
8. Чистовое покрытие — плитка, ламинат или другое с маркировкой «для тёплого пола».

От раскладки трубы зависит равномерность прогрева. Есть две основные схемы:

«Улитка» (спираль)

Трубы идут по спирали к центру и обратно, чередуя подачу и обратку. Прогрев получается равномерным, труба гнётся всего на 90°, гидравлические потери ниже. Лучший выбор для квадратных и прямоугольных комнат.

«Змейка»

Труба «волной» от стены к стене. Проще раскладывать в узких вытянутых помещениях и коридорах, но в начале контура пол теплее, к концу — прохладнее (перепад может достигать ~10 °C между противоположными углами). Поэтому «змейку» начинают от холодной наружной стены.

Шаг укладки

Оптимальный шаг — 150–200 мм, но не более 300 мм, иначе появятся холодные полосы. Вдоль наружных стен и зон теплопотерь (большие окна) шаг уменьшают до 100 мм. Расход трубы зависит от шага: при шаге 150 мм — примерно 6,7 м трубы на 1 м² площади, при 200 мм — около 5 м/м².

Последовательность работ от подготовки до запуска.

Шаг 1. Подготовка основания

Очищаем и выравниваем основание — перепад не более 5 мм. Заделываем трещины. Устанавливаем коллекторный шкаф ближе к центру, чтобы контуры были примерно равной длины.

Шаг 2. Гидроизоляция и демпферная лента

Стелим плёнку по всему полу с заходом на стены, по периметру клеим демпферную ленту.

Шаг 3. Утеплитель

Укладываем пенополистирол плотно, без зазоров. На стыки можно проклеить скотчем, чтобы не «гуляли».

Шаг 4. Укладка трубы

Раскладываем трубу по выбранной схеме с расчётным шагом, начиная и заканчивая контур у коллектора. Крепим к сетке хомутами или якорными скобами в мат каждые 30–50 см, чтобы труба не всплывала при заливке. Без разрывов внутри контура — только цельная труба.

Шаг 5. Подключение к коллектору и опрессовка

Концы каждого контура заводим на подающую и обратную гребёнки коллектора. До заливки систему обязательно опрессовывают: заполняют водой, поднимают давление выше рабочего и держат, проверяя соединения на течь.

Шаг 6. Заливка стяжки

Стяжку заливают под давлением в контурах — труба должна быть заполнена водой, чтобы её не сплющило. Над трубой делают слой 50–70 мм с пластификатором. Заглаживают, дают набрать прочность.

Шаг 7. Запуск и сушка

Полноценный прогрев — только после набора прочности стяжки (около 28 суток для ЦПС). Температуру поднимают постепенно, на несколько градусов в день, чтобы стяжка не растрескалась.

Большинство проблем с водяным полом — следствие типовых нарушений технологии. Вот те, что встречаются чаще всего.

• Нет утеплителя или он тонкий. Тепло уходит вниз, к соседям или в грунт — счета растут, пол греет слабо.
• Шаг трубы больше 300 мм. Появляются холодные полосы, пол прогревается неравномерно.
• Контур длиннее 120 м. Гидравлическое сопротивление слишком велико, теплоноситель к концу остывает.
• Нет демпферной ленты. Стяжку рвёт при тепловом расширении.
• Заливка без опрессовки или со сброшенным давлением. Скрытая течь или сплющенная труба.
• Резкий первый прогрев. Стяжка трескается от перепада температур.
• Подключение напрямую к котлу. Без смесительного узла подача слишком горячая, пол перегревается.
