Устройство скважины

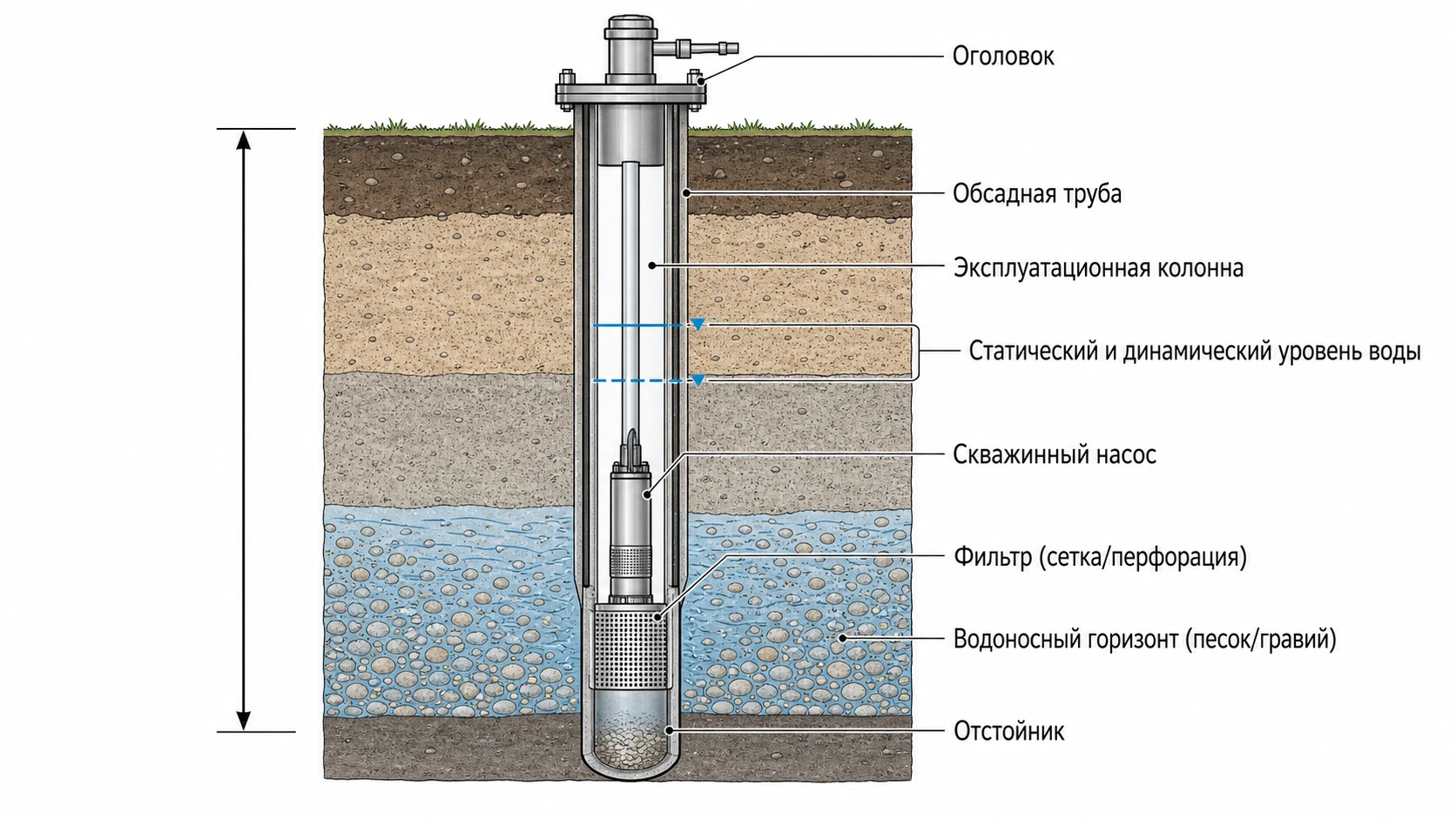

Устройство скважины логично разделить на две части: подземную (сам ствол с обсадкой, фильтром и насосом) и наземную обвязку (кессон или адаптер, автоматика, ввод в дом). Вместе они превращают пробуренное отверстие в работающую систему водоснабжения.

Базовый состав скважины на воду:

• Ствол — пробуренный канал до водоносного горизонта.
• Обсадная колонна — труба, удерживающая стенки от осыпания.
• Фильтр — водоприёмная часть, пропускающая воду, но задерживающая песок.
• Скважинный насос — поднимает воду наверх.
• Кессон или адаптер — герметичный узел оголовка ниже промерзания.
• Гидроаккумулятор и автоматика — поддерживают давление в системе.
• Ввод в дом — труба от скважины к водопроводу дома.

Это сердце скважины — то, что определяет, будет ли вода чистой и сколько прослужит источник.

Обсадная колонна

Труба, которой обсаживают ствол, чтобы стенки не осыпались, а в скважину не попадала верховодка. Делают из стали или пластика (ПНД), иногда комбинируют: стальная снаружи + пластиковая внутри. Материал и диаметр обсадки напрямую влияют на срок службы и качество воды.

Фильтр (водоприёмная часть)

В нижней части скважины, в зоне водоноса, ставят фильтр — сетчатый, щелевой или гравийный. Он пропускает воду, но задерживает песок. В скважине на песок фильтр обязателен; в артезианской на устойчивом известняке иногда обходятся без него (открытый ствол). От фильтра во многом зависит, будет ли вода мутной.

Отстойник

Ниже фильтра оставляют небольшой участок — отстойник, где оседает мелкий песок. Он замедляет заиливание водоприёмной части.

Воду из скважины поднимает погружной скважинный насос — узкий цилиндрический агрегат, опущенный под уровень воды.

Скважинный насос

Внутри — электродвигатель и многоступенчатая насосная часть (рабочие колёса), которая создаёт напор. Насос подбирают по глубине, дебиту скважины и нужному давлению. Его подвешивают на трос и подключают напорной трубой и кабелем. Важно ставить насос выше фильтра и не у самого дна — иначе он гонит песок и быстрее изнашивается.

Обратный клапан

Удерживает водяной столб в трубе, чтобы вода не уходила обратно в скважину при выключении. Часто встроен в насос.

Гидроаккумулятор и реле давления

Гидробак сглаживает скачки давления и не даёт насосу включаться на каждое открытие крана. Реле давления управляет насосом по порогам включения/отключения. Вместе они и есть «автоматика» постоянного водоснабжения.

Чтобы вода шла круглый год и не замерзала, оголовок скважины и трубу выводят ниже глубины промерзания.

• Кессон — герметичная ёмкость вокруг оголовка ниже промерзания. В ней размещают автоматику, гидробак и ввод трубы; туда можно спуститься для обслуживания.
• Скважинный адаптер — компактная альтернатива кессону: труба выводится в дом через стенку обсадки ниже промерзания, без большой ёмкости. Дешевле и проще, но обслуживать сложнее.
• Оголовок — герметичная крышка устья скважины, защищает от мусора и поверхностной воды.
• Ввод в дом — труба ПНД от скважины к дому, проложенная ниже промерзания (часто бестраншейно под отмосткой).

Этот наземный комплекс и называется обустройством скважины. По сути это превращение пробуренного ствола в систему «вода в кране» — отдельная статья сметы, сопоставимая со стоимостью бурения. Сделать его правильно можно самостоятельно, но чаще доверяют профи и заказывают обустройство скважины под ключ вместе с насосом и автоматикой.
