Как замерить окно для установки

От типа проёма зависит вся методика замера. Бывает два случая.

• Проём с четвертью. По периметру снаружи есть выступ (загиб кладки) шириной примерно 5–6,5 см, который перекрывает раму с улицы. Внешний размер проёма меньше внутреннего. Характерно для кирпичных и панельных домов.
• Проём без четверти. Стенки проёма гладкие, без выступа. Часто в каркасных домах и при широких проёмах.

Как определить четверть

Посмотрите на проём снаружи или приложите рейку к плоскости стены: если по краям окна есть выступы, заходящие на раму, — это четверть. Глубина четверти обычно 10–15 мм, она «накрывает» окно с улицы и защищает монтажный шов.

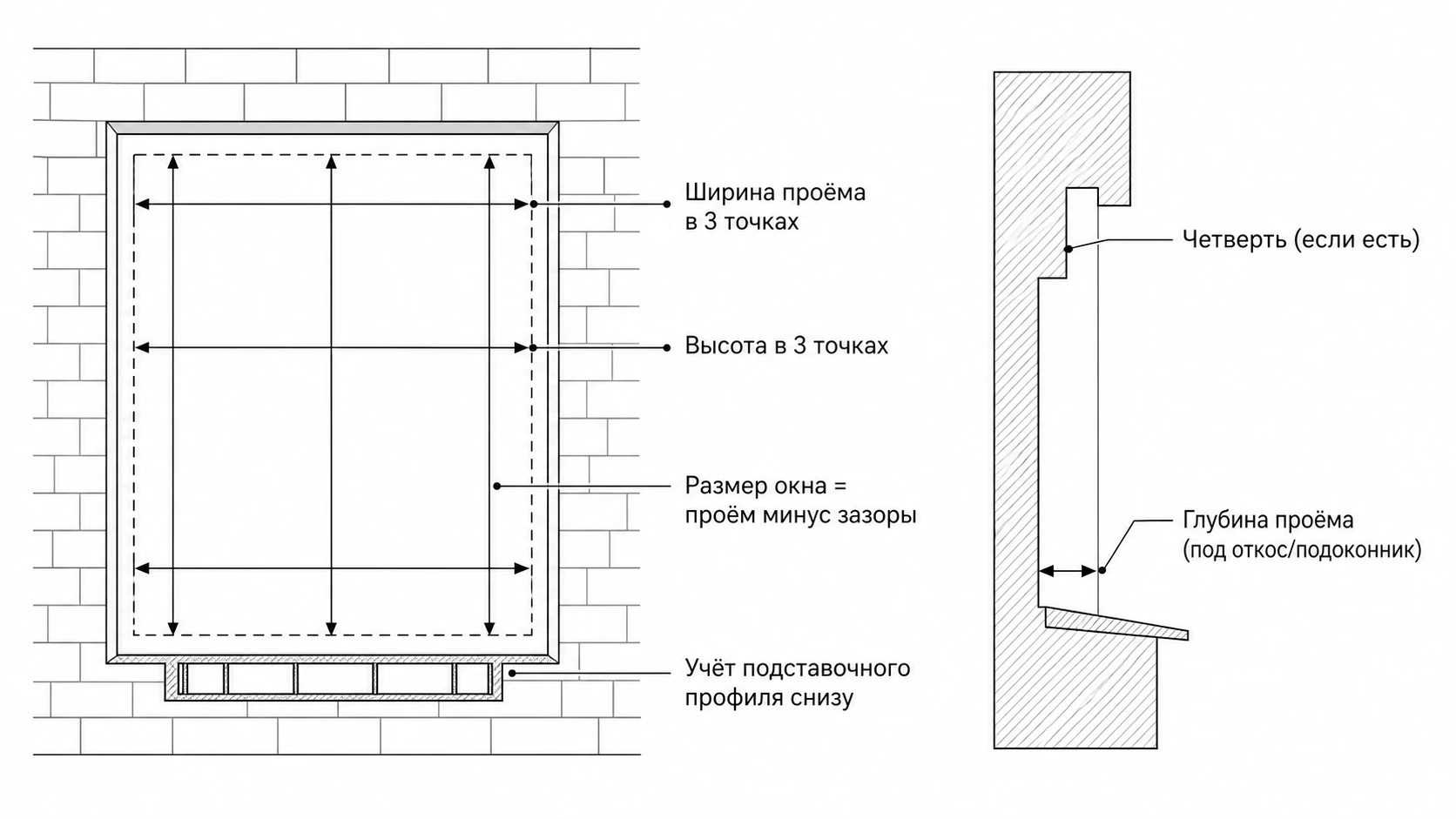

Замеры всегда снимают в нескольких точках (минимум по 2–3 по ширине и высоте) и берут наименьшее значение — проёмы редко бывают идеально ровными.

В проёме с четвертью окно ставят так, чтобы рама заходила за четверть. Поэтому к «чистому» внутреннему размеру добавляют припуск на заход за четверть.

Ширина

Измерьте расстояние между четвертями (по самому узкому внешнему проёму) сверху и снизу, возьмите меньшее значение и прибавьте по 2–3 см на каждую сторону (для захода рамы за четверть). Для панельного дома достаточно 3–5 см общего припуска, для кирпичного — 4–6 см.

Высота

Измерьте высоту от верхней четверти до низа проёма. К результату прибавьте захождение за верхнюю четверть (2–3 см), но вычтите снизу высоту подставочного профиля (обычно 2–3 см) — на него потом крепится отлив и подоконник.

Без четверти окно меньше проёма со всех сторон — на величину монтажного зазора, который заполняется пеной.

Ширина и высота

Измерьте проём по ширине и высоте в нескольких точках, возьмите наименьшие значения и вычтите монтажный зазор: по 1,5–2 см с каждой стороны по ширине и сверху. Зазор по ГОСТ на монтаж окон обычно 15–20 мм — он нужен для пены и компенсации расширения.

Низ — подставочный профиль

Снизу из общей высоты также вычитают высоту подставочного профиля (2–3 см). Тогда профиль встанет под раму, а на него — отлив снаружи и подоконник внутри.

Кроме самого окна замеряют сопутствующие элементы.

Отлив (снаружи)

Ширина отлива = глубина проёма от рамы до наружного края стены + выступ за стену 3–5 см (чтобы вода капала за пределы фасада). По длине отлив берут на 5–10 см длиннее ширины окна (заходит в боковые откосы и под раму).

Подоконник (внутри)

Ширина = глубина от рамы до стены + вылет в комнату (не более 5–7 см, чтобы не перекрыть радиатор). Длина = ширина проёма + заход в боковые откосы по 2–4 см.

Откосы

Глубину откоса измеряют как расстояние от рамы окна до плоскости стены (внутреннего угла проёма). Этот размер нужен для раскроя откосных панелей.

Если меняете не окно, а только стеклопакет, замер другой. Сняв штапики, измерьте расстояние между внутренними краями паза рамы (или замерьте сам стеклопакет) по ширине и высоте, затем отнимите по 5 мм с каждой стороны на монтажный зазор. Отдельно замерьте толщину пакета (формулу) — она должна совпасть с прежней. Подробно этот случай разобран в статье о замене стеклопакета.

Большинство проблем с установкой закладываются ещё на замере. Вот ошибки, которые встречаются чаще всего:

• Замер в одной точке. Проёмы кривые: вверху и внизу ширина отличается на 1–3 см. Меряют минимум в 2–3 точках и берут наименьшее значение.
• Не учли подставочный профиль. Если не вычесть его высоту снизу, окно встанет слишком высоко, а под отлив и подоконник не останется места.
• Перепутали тип проёма. К проёму без четверти применили методику с четвертью (прибавили вместо вычитания) — окно не влезет.
• Замерили по старой раме. Размер старого окна не равен размеру проёма: демонтаж открывает реальные стенки. Меряют именно проём.
• Забыли про отлив и откосы. Их размеры зависят от глубины проёма и снимаются отдельно.
