Подпорная стенка своими руками: бетон, габионы и дренаж
Подпорная стенка удерживает грунт на склоне и превращает неудобный участок с уклоном в ровные террасы. Но это инженерное сооружение: ошибётесь с фундаментом или забудете дренаж — и стенку выдавит грунтовой водой и пучением в первую же зиму. Разбираем, как сделать подпорную стенку своими руками из бетона, габионов и камня: от расчёта и фундамента до обязательного дренажа.
Зачем нужна подпорная стенка
Подпорная стенка — это конструкция, которая удерживает массив грунта от сползания на участках с перепадом высот. Она решает сразу несколько задач: предотвращает эрозию и оползание склона, создаёт ровные террасы для посадок и зон отдыха, а заодно служит декоративным элементом ландшафта.

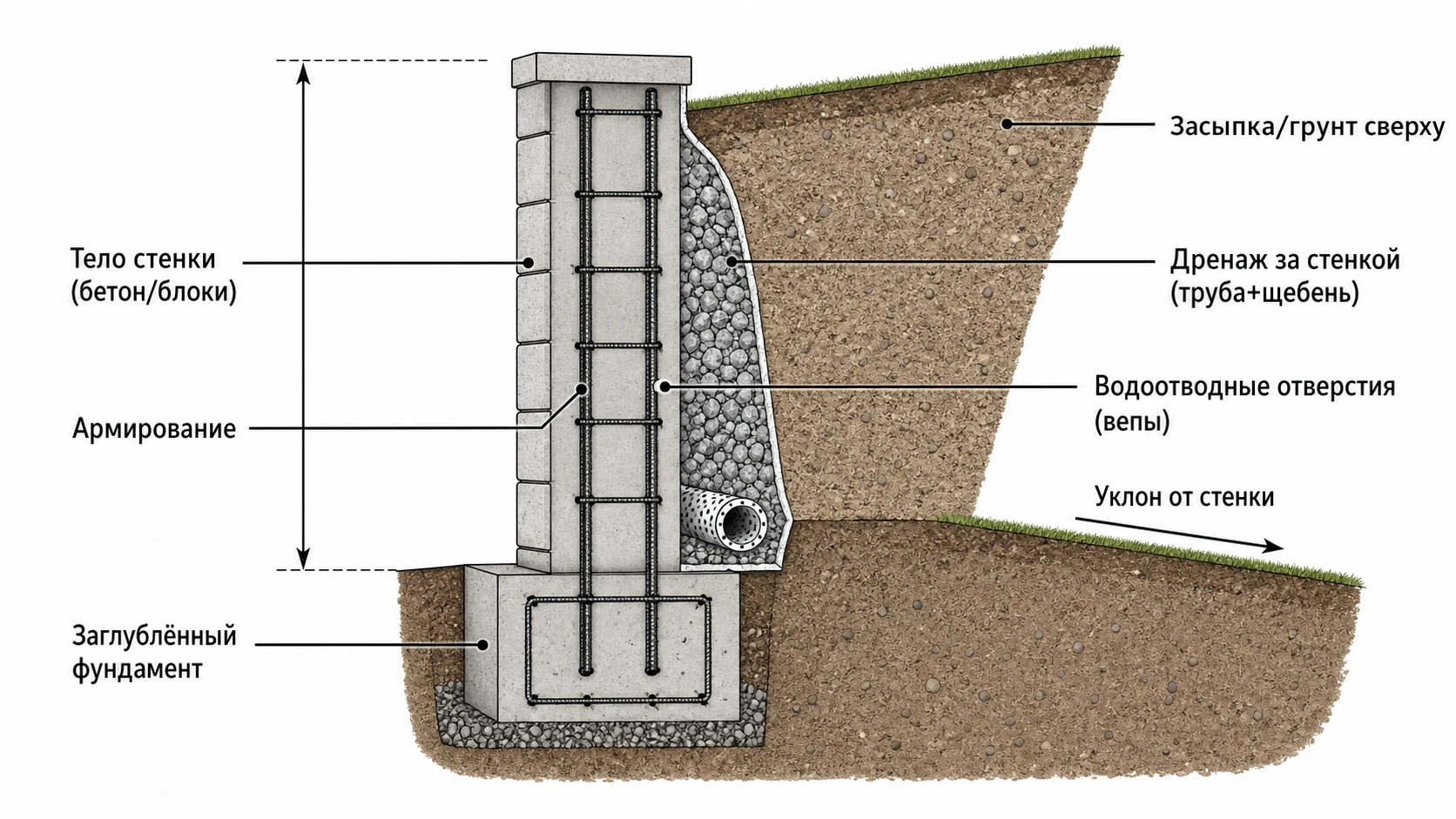

Подпорная стенка состоит из трёх частей:
- Фундамент — подземная часть, которая принимает основные нагрузки.
- Тело стенки — надземная часть, удерживающая грунт.
- Дренаж и водоотвод — система, отводящая воду от стенки. Без неё конструкцию разрушает гидростатическое давление и пучение.
Подпорные стенки — часть благоустройства участков со сложным рельефом. Где они стоят в общем порядке работ — в статье «Благоустройство территории».
Из чего сделать подпорную стенку
Материал выбирают по высоте стенки, бюджету, грунту и желаемому виду.
Бетон (монолит)
Самый прочный и долговечный вариант, держит большие нагрузки. Требует опалубки, армирования и бетономешалки. Под бетонную стенку нужен ленточный фундамент. Подходит для высоких ответственных стенок.
Габионы
Сетчатые короба, заполненные камнем. Оптимальны по цене и долговечности (служат 50–70 лет), монтируются быстро и не требуют классического фундамента — гибкая конструкция переносит подвижки грунта. Хорошо дренируют сами по себе. Отличный выбор для самостоятельной работы.
Натуральный камень / блоки
Красиво и надёжно, но трудоёмко. Кладку на растворе делают на фундаменте, сухую кладку — без раствора с дренажными зазорами.
Кирпич
Применяют для невысоких декоративных стенок на ленточном фундаменте.
Бетон против габионов
- Максимальная прочность
- Держит высокие нагрузки
- Нужны опалубка, армирование, фундамент
- Требует дренажа и водоотводных отверстий
- Дольше и дороже в работе
- Быстрый монтаж без бетона
- Не нужен капитальный фундамент
- Сами дренируют воду
- Переносят подвижки грунта
- Срок службы 50–70 лет
Фундамент и дренаж: главное в подпорной стенке
Две вещи, на которых нельзя экономить, — основание и водоотвод. Именно их игнорирование разрушает большинство самодельных стенок.
Фундамент
Для жёстких стенок (бетон, камень, кирпич) высотой более 1 м нужен ленточный фундамент глубиной до 50 % высоты надземной части. Чем выше стенка и слабее грунт — тем мощнее основание. Габионам капитальный фундамент не нужен — достаточно утрамбованной щебневой подушки.
Дренаж
Вода, скапливающаяся за стенкой, создаёт давление и зимой пучит грунт — это главная причина разрушения. Поэтому за стенкой обязателен дренаж:
- За стенкой со стороны склона укладывают дренажную трубу в геотекстиле на щебневую подушку, с уклоном к водоотводу.
- Между стенкой и грунтом делают дренажную засыпку из щебня, отделённую геотекстилем от грунта.
- В теле жёсткой стенки оставляют водоотводные отверстия (вепы) у основания, чтобы вода уходила наружу, а не копилась за стенкой.
Воду от дренажа стенки выводят в ливнёвку или дренажный колодец.
Параметры подпорной стенки
| Параметр | Значение | Комментарий |
|---|---|---|
| Высота для DIY без расчёта | до 1 м | Выше — нужен инженерный расчёт |
| Глубина фундамента (жёсткая) | до 50 % высоты стенки | Глубже на слабом грунте |
| Фундамент для габионов | щебневая подушка | Капитальный не нужен |
| Дренаж за стенкой | труба в геотекстиле + щебень | Обязателен |
| Водоотводные отверстия | у основания жёсткой стенки | Сброс воды наружу |
| Уклон тела стенки | небольшой наклон к склону | Повышает устойчивость |
Как сделать подпорную стенку: пошагово
Опишем универсальную последовательность; детали зависят от материала.
Шаг 1. Расчёт и разметка
Определяют высоту и длину стенки, материал, глубину фундамента. Размечают трассу шнуром. Для высоких стенок делают чертёж с расчётом нагрузок.
Шаг 2. Траншея и основание
Копают траншею под фундамент или подушку. Дно трамбуют, отсыпают щебнем. Под бетонную стенку заливают ленточный фундамент и дают ему набрать прочность.
Шаг 3. Возведение тела стенки
Для бетона — ставят опалубку, вяжут арматуру, заливают бетон. Для габионов — собирают короба, выставляют и заполняют камнем. Для камня/кирпича — ведут кладку. Стенке придают лёгкий наклон в сторону склона для устойчивости.
Шаг 4. Дренаж
За стенкой укладывают дренажную трубу в геотекстиле на щебень с уклоном, делают щебневую засыпку, в жёсткой стенке оставляют водоотводные отверстия.
Шаг 5. Обратная засыпка
Пространство за стенкой засыпают послойно с трамбовкой, отделив дренажный слой геотекстилем от грунта. Сверху — плодородный грунт под посадки.
Чек-лист: подпорная стенка сделана правильно
- Высота до 1 м (или есть инженерный расчёт)
- Подобран материал под высоту и грунт
- Сделан фундамент или щебневая подушка
- За стенкой уложена дренажная труба в геотекстиле
- Есть щебневая дренажная засыпка
- В жёсткой стенке оставлены водоотводные отверстия
- Стенке придан наклон к склону
- Обратная засыпка утрамбована послойно
Частые вопросы о подпорных стенках
Какой высоты можно делать подпорную стенку своими руками?
Нужен ли фундамент для подпорной стенки?
Зачем подпорной стенке дренаж?
Из чего лучше делать подпорную стенку?
Можно ли ставить стенку без дренажа?
