Устройство ливневой канализации: схема, уклон и монтаж

Ливневая канализация (ливнёвка, дождевая канализация) — это система инженерных сооружений для сбора и отвода дождевой и талой воды с кровли дома и поверхности участка. Её задача — не дать воде скапливаться у фундамента и на дорожках, отведя её в дренажный колодец, кювет или общегородскую сеть.

Важно не путать ливнёвку и дренаж. Ливнёвка отводит поверхностную воду (дождь, таяние снега), дренаж — грунтовую (понижает уровень воды в почве). Часто их делают вместе, но это разные системы с разными трубами и глубиной.

Зачем нужна ливнёвка:

• Защита фундамента. Вода не подмывает основание и не вызывает просадку.
• Сухой участок. Нет луж и заболачивания после дождя.
• Сохранность покрытий. Дорожки и отмостка не разрушаются от подмыва и пучения.

Ливнёвка — часть инженерной подготовки участка, которую делают до укладки покрытий. О полном порядке работ — в статье «Благоустройство территории».

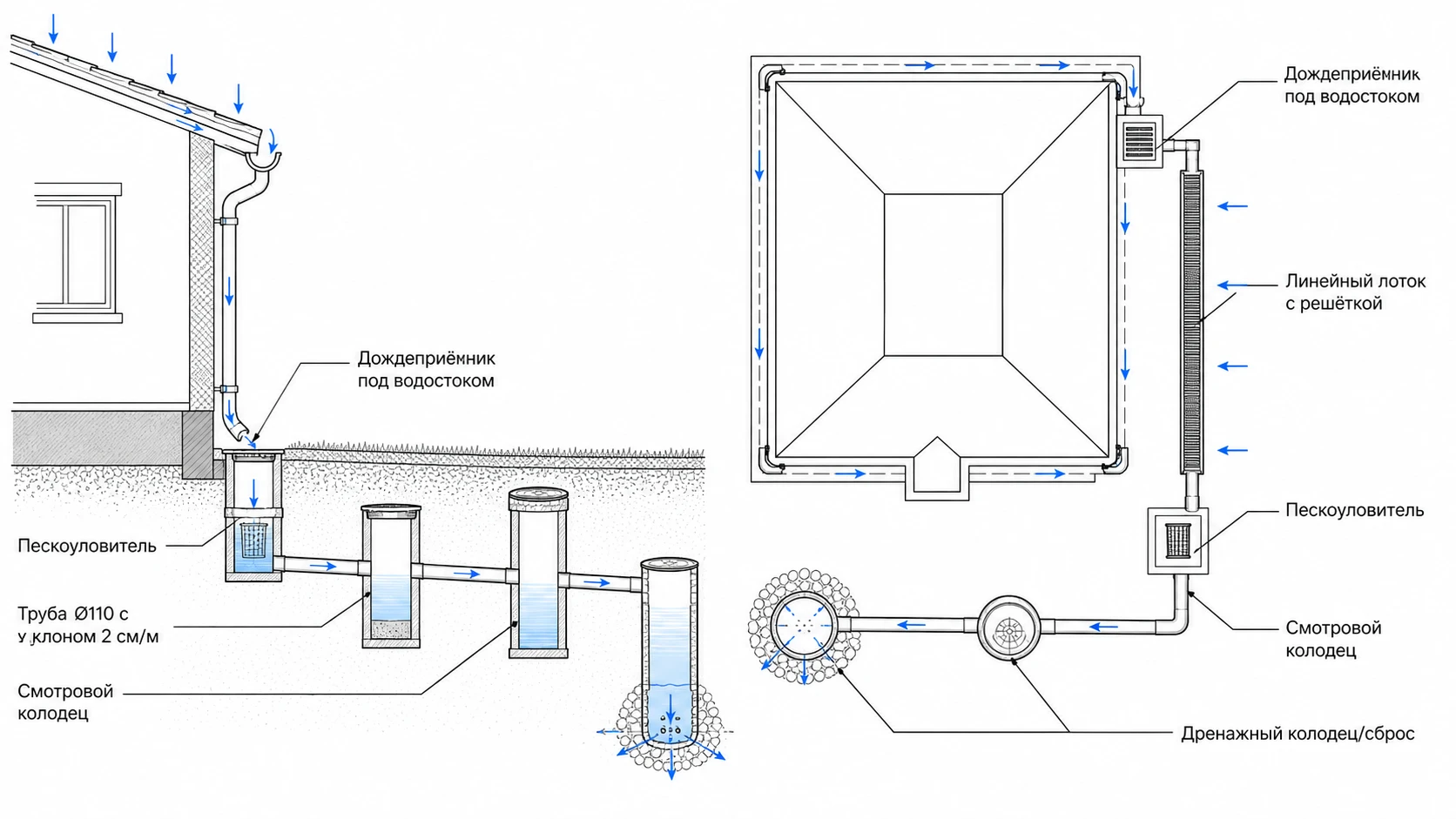

Система собирается из стандартных элементов, которые соединяются в единую сеть с уклоном к точке сброса.

Дождеприёмники

Точечные водосборники под водосточными трубами и в низких местах участка. Имеют решётку и пескоулавливающую корзину, которая задерживает мусор.

Лотки и желоба (линейный водоотвод)

Поверхностные каналы с решётками, уложенные вдоль дорожек, въезда, отмостки. Собирают воду с площадей и направляют в трубы или колодец.

Трубы

Подземные трубы (для частного дома обычно диаметр 110 мм), которые транспортируют воду от дождеприёмников и лотков к колодцу. Прокладываются с уклоном.

Смотровые и пескоуловительные колодцы

Колодцы для обслуживания сети, поворота труб и осаждения песка. Пескоуловитель ставят перед сбросом, чтобы система не заиливалась.

Точка сброса

Дренажный (поглотительный) колодец, кювет, накопительная ёмкость или городская ливнёвка — куда в итоге уходит собранная вода.

По способу прокладки различают три типа системы — выбор зависит от рельефа, бюджета и климата.

Открытая (поверхностная)

Вода собирается в открытые лотки и желоба на поверхности. Проще и дешевле в монтаже, легко чистить, но занимает место и менее эстетична. Хороша для дорожек, въезда, отмостки.

Закрытая (подземная)

Вся сеть труб скрыта под землёй, на поверхности — только решётки дождеприёмников. Аккуратно, не мешает, но сложнее в монтаже и обслуживании. Требует расчёта уклонов и глубины.

Смешанная

Комбинация: на участке — открытые лотки, под дорожками и проездами — закрытые трубы. Самый распространённый вариант для частного дома: рационально и удобно.

Это два параметра, от которых зависит, будет ли ливнёвка работать самотёком и не замёрзнет ли зимой.

Уклон

Ливнёвка работает самотёком, поэтому уклон обязателен. Для труб диаметром 110 мм стандартный уклон — 20 мм на 1 погонный метр (около 2 %). Для труб большего диаметра уклон меньше: 150 мм — 8–10 мм/м, 200 мм — около 7 мм/м. Слишком малый уклон — застой и заиливание, слишком большой — вода уходит быстрее песка, труба засоряется. На входе в колодец уклон можно немного увеличить.

Глубина заложения

Главное правило — трубы не должны промерзать. Идеально закладывать ниже уровня промерзания грунта региона. На практике ливнёвку часто кладут мельче (она работает сезонно и быстро самоосушается), но тогда трубы утепляют теплоизоляцией или укладывают в геотекстиль. Глубину уточняют по местной глубине промерзания: она различается от региона к региону.

Технология одинакова для большинства частных домов; отличается только масштаб сети.

Шаг 1. Проект и схема

Составляют план участка с рельефом, отмечают точки сбора (водостоки, низины) и точку сброса. Прорисовывают трассы труб и уклоны. Без схемы система не заработает.

Шаг 2. Земляные работы

Копают траншеи по трассе с заданным уклоном и приямки под колодцы и дождеприёмники. Дно трамбуют и подсыпают песком.

Шаг 3. Дождеприёмники и лотки

Устанавливают дождеприёмники под водостоками и лотки вдоль дорожек на бетонное основание, чтобы их не сместило.

Шаг 4. Прокладка труб

Укладывают трубы с контролем уклона по уровню, соединяя дождеприёмники и лотки с колодцами. Каждый стык проверяют на герметичность.

Шаг 5. Колодцы и пескоуловитель

Монтируют смотровые колодцы на поворотах и пескоуловитель перед точкой сброса.

Шаг 6. Утепление и засыпка

При мелком заложении трубы утепляют. Траншеи засыпают послойно с трамбовкой, не сбивая уклон.

Шаг 7. Проверка

Проливают систему водой, проверяя, что вода уходит самотёком без застоя, и при необходимости корректируют уклон.
