Схема забора: чертёж, размеры и расчёт ограждения

Схема (чертёж) забора решает три задачи ещё до закупки материала:

• Считает столбы и пролёты. Разбив периметр на равные пролёты, вы точно знаете число опор и не оставите в конце «куцый» короткий пролёт.
• Задаёт высоту и количество лаг. На схеме видно расположение прожилин и нужна ли третья лага.
• Считает материалы. По длине и высоте сразу выходит количество листов/штакетника, длина лаг и объём бетона.

Достаточно простого эскиза: план периметра (вид сверху) с точками столбов и развёртка одного пролёта (вид сбоку) с размерами по высоте.

Любая схема забора оперирует одним набором параметров. Заложите их под свой материал:

• Высота забора — общая (от земли до верха полотна), с учётом зазора 10–15 см от земли.
• Шаг столбов — расстояние между опорами: рабица 2,5–3 м, профлист 2–2,5 м, ветреный участок 2 м.
• Глубина столба — заглубление в грунт: на пучинистом грунте ниже промерзания (~1,5 м для МО).
• Сечение столбов и лаг — столбы 60–80 мм под профлист, лаги 40×20 мм.
• Количество и расположение лаг — две (до 2 м) или три (от 2 м), на 30–50 см от краёв.

Если расчёты и чертёж кажутся слишком хлопотными, замер и схему можно заказать забор под ключ вместе с подбором всех размеров под ваш грунт.

Для забора из профлиста на схеме показывают:

• План сверху: линия забора по границе, точки столбов через 2–2,5 м, места ворот и калитки.

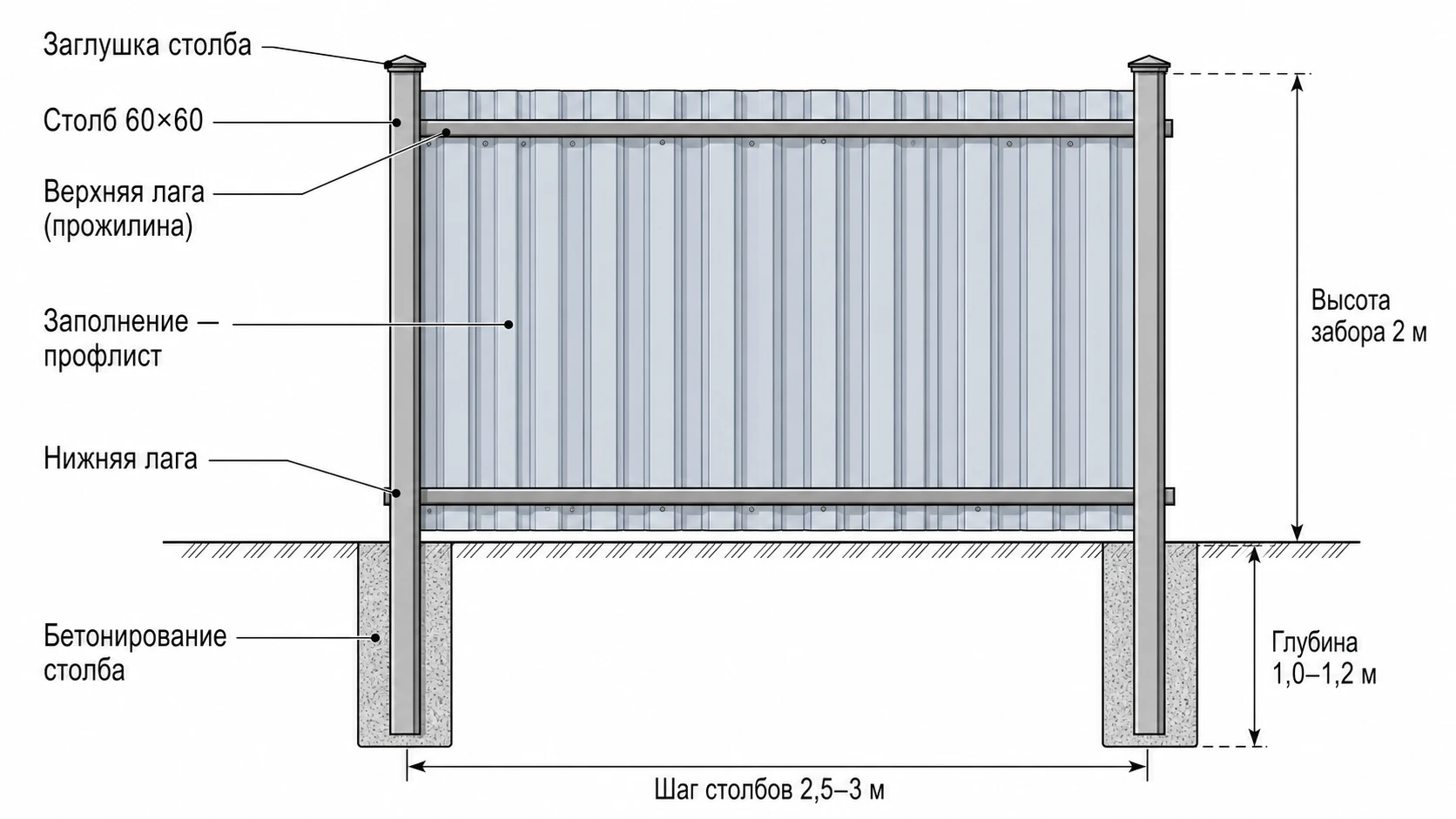

• Развёртка пролёта (вид сбоку): столб, две или три горизонтальные лаги, лист профнастила, зазор от земли 10–15 см, завершающая планка по верху.
• Узел столба: глубина лунки, дренаж из щебня на дне, бетонирование, гидроизоляция низа.

Высоту листа подбирают под высоту забора: например, при заборе 2 м и зазоре 12 см от земли берут лист высотой ~1,9 м. Расположение лаг — крайние на 30–50 см от краёв, средняя по центру при высоте от 2 м.

Схема штакетного забора отличается заполнением пролёта:

• На развёртке показывают отдельные штакетины с равным зазором между ними (обычно 30–60% ширины планки).
• При двухрядной установке «в шахматку» на схеме рисуют два ряда планок со смещением — со стороны улицы зазоры закрыты планками заднего ряда.
• Лаги и столбы — как у профлиста, но при «шахматке» учитывают почти двойной расход штакетника.

На схеме сразу видно число планок в пролёте: ширина пролёта делится на (ширина планки + зазор).

Готовая схема превращается в смету:

• Столбы: число точек на плане. Длина каждого = высота забора + глубина заглубления.
• Лаги: длина всех сторон × число лаг (2 или 3).
• Профлист: длина забора ÷ рабочая ширина листа (С8 ~1,15 м, С20 ~1,1 м), округлить вверх, +5%.
• Штакетник: длина забора ÷ (ширина планки + зазор), для «шахматки» — ×2.
• Бетон: объём лунок (число столбов × объём одной лунки).

Большинство просчётов с забором закладываются именно на этапе схемы. Вот те, что встречаются чаще всего:

• Неравные пролёты. Если делить периметр «на глаз», в конце стороны остаётся короткий пролёт — выглядит небрежно и усложняет монтаж. Делите длину на число пролётов, а не наоборот.
• Не заложен зазор от земли. Без зазора 10–15 см лист упрётся в грунт, заржавеет снизу и перекосится при пучении.
• Не учтены ворота и калитка. Их проёмы вычитают из длины полотна и закладывают отдельными усиленными столбами — иначе не хватит листов и опор.
• Две лаги на высоком заборе. На схеме забора из профлиста от 2 м должна быть третья, средняя лага.
• Глубина столбов без привязки к грунту. На пучинистом грунте опору заглубляют ниже промерзания — это сразу отражают в узле столба на схеме.

Хорошая схема экономит и материал, и нервы: всё, что не учтено на бумаге, всплывёт уже в виде лишних поездок в магазин и переделок каркаса.
