Устройство примыкания кровли к стене, трубе и парапету

Примыкание — это узел сопряжения кровельного покрытия с вертикальной поверхностью: стеной дома, парапетом плоской кровли, трубой дымохода или вентиляции, мансардным окном. В этом узле кровля перестаёт быть плоской и должна «подняться» на вертикаль, оставаясь герметичной.

Узел течёт чаще всего по трём причинам:

• Концентрация воды. К стене и в углы стекает вода с большой площади ската, нагрузка на узел максимальная.
• Прямой угол. Если материал заломить под 90°, он трескается на сгибе — поэтому делают плавный переход (галтель).
• Температурные подвижки. Стена и кровля двигаются по-разному; жёсткое соединение разрывается.

Поэтому примыкание не просто «подводят к стене», а выполняют как отдельный многослойный узел с заведением материала на вертикаль, механическим прижимом и герметизацией верхней кромки.

Независимо от типа кровли, надёжное примыкание строится на нескольких обязательных элементах.

Заведение на вертикаль

Гидроизоляцию (или кровельное покрытие) заводят вверх по вертикальной поверхности на высоту не менее 250–300 мм. Это защищает узел от затекания при ливне, скоплении снега и подпоре воды.

Галтель (переходной бортик)

В основании примыкания, в углу между горизонталью и вертикалью, формируют наклонный бортик — галтель из цементно-песчаного раствора или специального профиля. Он скругляет угол, чтобы материал не ломался на прямом сгибе и плавно переходил с пола на стену.

Дополнительный (усиливающий) слой

Узел всегда усиливают добавочным слоем гидроизоляции — отдельной полосой материала, заходящей на горизонталь и вертикаль не менее чем на 100 мм в каждую сторону. Это вторая линия защиты в самом нагруженном месте.

Механический прижим и герметизация

Верхнюю кромку нельзя оставлять открытой — под неё затечёт вода. Её закрепляют прижимной (краевой) планкой на дюбелях/саморезах и герметизируют верхний край мастикой или герметиком. В кирпичную стену кромку часто заводят в штробу.

На плоской кровле из наплавляемых материалов примыкания к парапетам и стенам — основной источник течей. Узел выполняют в строгой последовательности.

Порядок устройства

1. Подготовка. Очищают горизонталь и вертикаль, формируют в углу галтель из раствора. Поверхности грунтуют битумным праймером и дают высохнуть.
2. Основной ковёр. Наплавляют основные слои гидроизоляции по полю кровли, заводя их в основание примыкания.
3. Дополнительный слой. Наплавляют усиливающую полосу: она перекрывает галтель и заходит на вертикаль и на горизонталь не менее чем на 100 мм.
4. Заведение на вертикаль. Материал заводят на парапет/стену на 250–300 мм (для невысоких парапетов — на всю высоту с заводом на верх и наружную грань).
5. Крепление кромки. Верхний край фиксируют краевой рейкой на дюбель-гвоздях и герметизируют. На высоких стенах кромку заводят в штробу.

Высоту заведения и число фартуков нормируют по высоте парапета: для высоких парапетов (от 600 мм) применяют решение с двумя фартуками — нижним по примыканию и верхним по верху парапета. Технологию самого наплавления — праймер, слои, выплыв битума — мы разбираем в статье об устройстве наплавляемой кровли.

Труба (дымоход, вентшахта) — самый коварный узел: вода обтекает её с четырёх сторон, а с верхней (по скату) стороны образуется «карман», куда стекает поток.

На плоской наплавляемой кровле

Вокруг трубы формируют галтель и заводят гидроизоляцию на стенки трубы на 250–300 мм с усиливающим слоем. Верхнюю кромку прижимают хомутом или планкой и герметизируют. Квадратные дымоходы обрабатывают по тому же принципу, что и углы парапета.

На скатной кровле

Здесь устраивают разжелобок (фартук) с галстуком: с верхней по скату стороны трубы делают металлический или гидроизоляционный «галстук», отводящий воду в обход трубы вниз, к карнизу. По периметру трубу обрамляют фартуком из планок примыкания: нижнюю кромку заводят под покрытие, верхнюю — в штробу на стенке трубы. Кирпичные дымоходы штробят, заводят фартук и герметизируют; для готовых сэндвич-труб ставят кровельные проходки-уплотнители.

Главное правило для трубы — отвести воду с верхней стороны в обход, а не дать ей упереться в препятствие и искать щель.

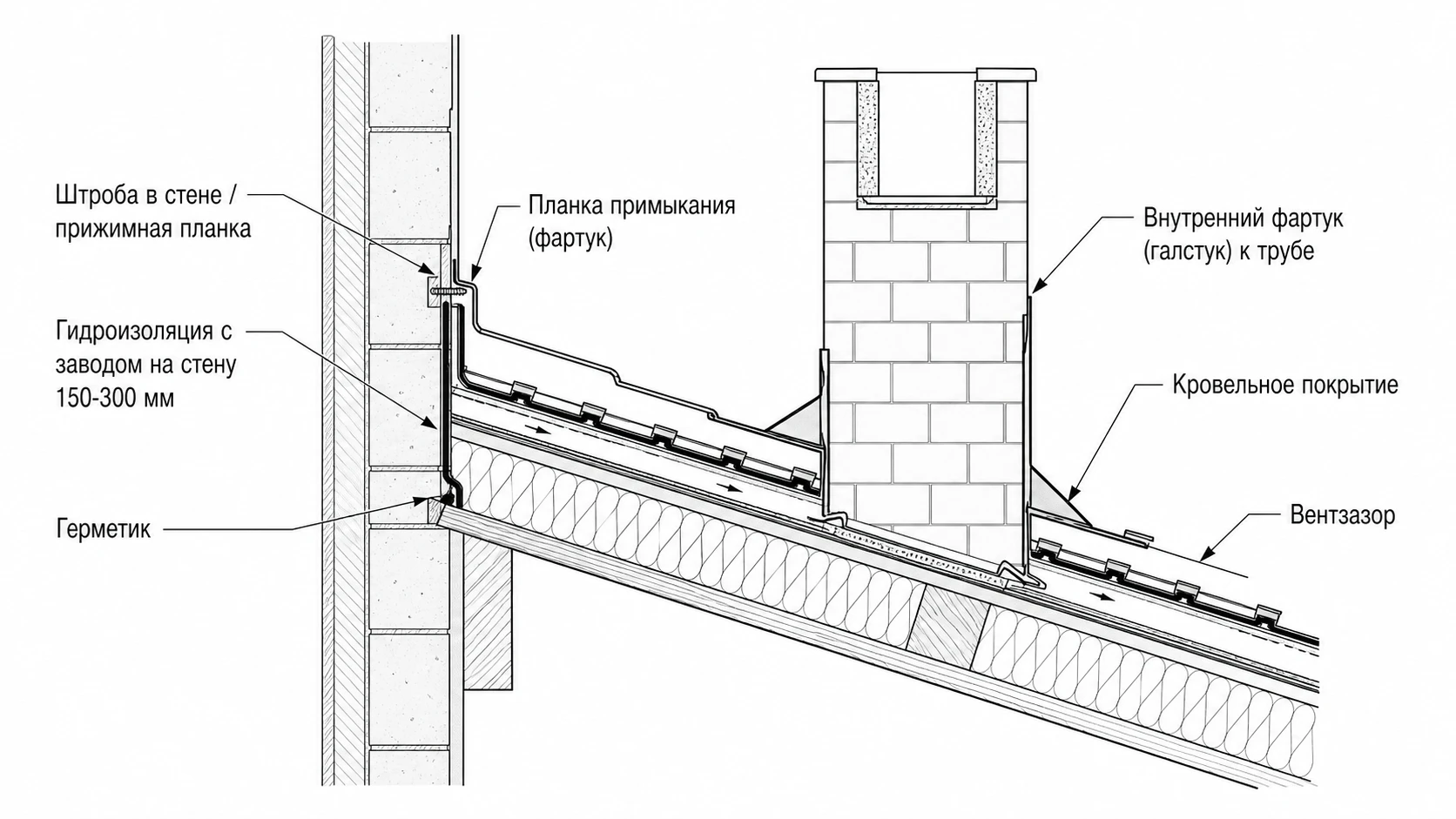

Когда скатная крыша примыкает к вертикальной стене (пристройка, перепад высот, стена эркера), узел делают планками примыкания.

• Нижняя планка примыкания. Заводится под кровельное покрытие и поверх подкровельной гидроизоляции, отводя воду на скат.
• Верхняя планка (в штробу). Верхнюю кромку заводят в штробу глубиной 20–30 мм, проштрабленную в стене, и герметизируют — так вода не затекает за планку.
• Подкровельный ковёр. Под планками гидроизоляцию (для мягкой кровли — подкладочный ковёр) заводят на стену, создавая второй контур.

Для разных покрытий — металлочерепица, профнастил, гибкая черепица — применяют свои планки и доборные элементы, но принцип одинаков: два рубежа (гидроизоляция + металлический фартук) и заведение верхней кромки в штробу.

Узлы примыканий не прощают упрощений. Самые частые ошибки:

• Низкое заведение на вертикаль. Менее 250–300 мм — узел заливает при ливне и снеге.
• Нет галтели. Материал ломается на прямом угле и трескается за один-два сезона.
• Пропущен усиливающий слой. В самом нагруженном месте всего один слой гидроизоляции.
• Открытая верхняя кромка. Без планки и герметика (или без штробы) вода затекает за фартук.
• Жёсткое примыкание без зазора подвижек. Кровля и стена двигаются по-разному, шов разрывается.
• Труба без отвода воды сверху. Поток упирается в трубу и ищет щель — нужен галстук/разжелобок.
• Грязное или влажное основание под праймер. Усиливающий слой отслаивается.

Узлы — самая ответственная часть кровли, и ошибаться в них дорого: течь проявляется внутри дома. Если крыша сложная или примыканий много, разумнее доверить узлы мастерам — при устройстве кровли под ключ примыкания делают по технологии с гарантией на герметичность.
