Устройство плоской кровли: кровельный пирог, уклон и технология

Плоская кровля — это крыша с минимальным уклоном, обычно от 1 до 5°. Полностью горизонтальной она не бывает: небольшой уклон обязателен, иначе вода застаивается лужами и продавливает гидроизоляцию. Главное отличие от скатной крыши — отсутствие стропильного каркаса: нагрузку несёт само перекрытие (железобетонная плита, профнастил по балкам или деревянное основание), а защиту от воды и холода обеспечивает многослойный кровельный пирог.

Именно усиленные слои гидро- и теплоизоляции — суть плоской кровли. Под ней нет проветриваемого чердака, который прощает огрехи, поэтому пирог должен сам полностью держать воду и не пропускать пар изнутри. Плоскую кровлю выбирают за лаконичный современный вид, экономию материала на сложных скатных узлах и возможность использовать крышу как полезную площадь — террасу, зону отдыха или эксплуатируемое пространство.

Плата за это — повышенные требования к качеству работ: на плоской крыше критичны уклон, надёжная гидроизоляция и продуманный водоотвод. Если эти узлы выполнены небрежно, проблемы проявляются быстрее, чем на скатной кровле.

Плоские кровли различают по назначению и порядку слоёв. От типа зависит состав пирога и нагрузка, которую он должен держать.

Неэксплуатируемая кровля

Простейший вариант: задача — только защитить здание от осадков. По такой крыше ходят лишь для обслуживания (1–2 человека). Пирог облегчён, утеплитель может быть менее жёстким, финиш — рулонная битумная гидроизоляция или ПВХ-мембрана. Это самый бюджетный тип.

Эксплуатируемая кровля

Крыша рассчитана на постоянные нагрузки: терраса, зона отдыха, сад, парковка. Пирог усилен — нужен жёсткий утеплитель (экструдированный пенополистирол, пеностекло, плотная каменная вата), способный держать вес финишного покрытия и людей. Поверх укладывают тротуарную плитку на опоры, грунт с газоном или другое покрытие.

Инверсионная кровля

Главное отличие — перевёрнутый порядок слоёв: гидроизоляция укладывается под утеплитель, а не над ним. Сверху над утеплителем — геотекстиль и пригруз из щебня, плитки или грунта. Такой порядок защищает гидроизоляцию от ультрафиолета, перепадов температур и механики, продлевая её срок службы. Инверсионную кровлю чаще делают эксплуатируемой.

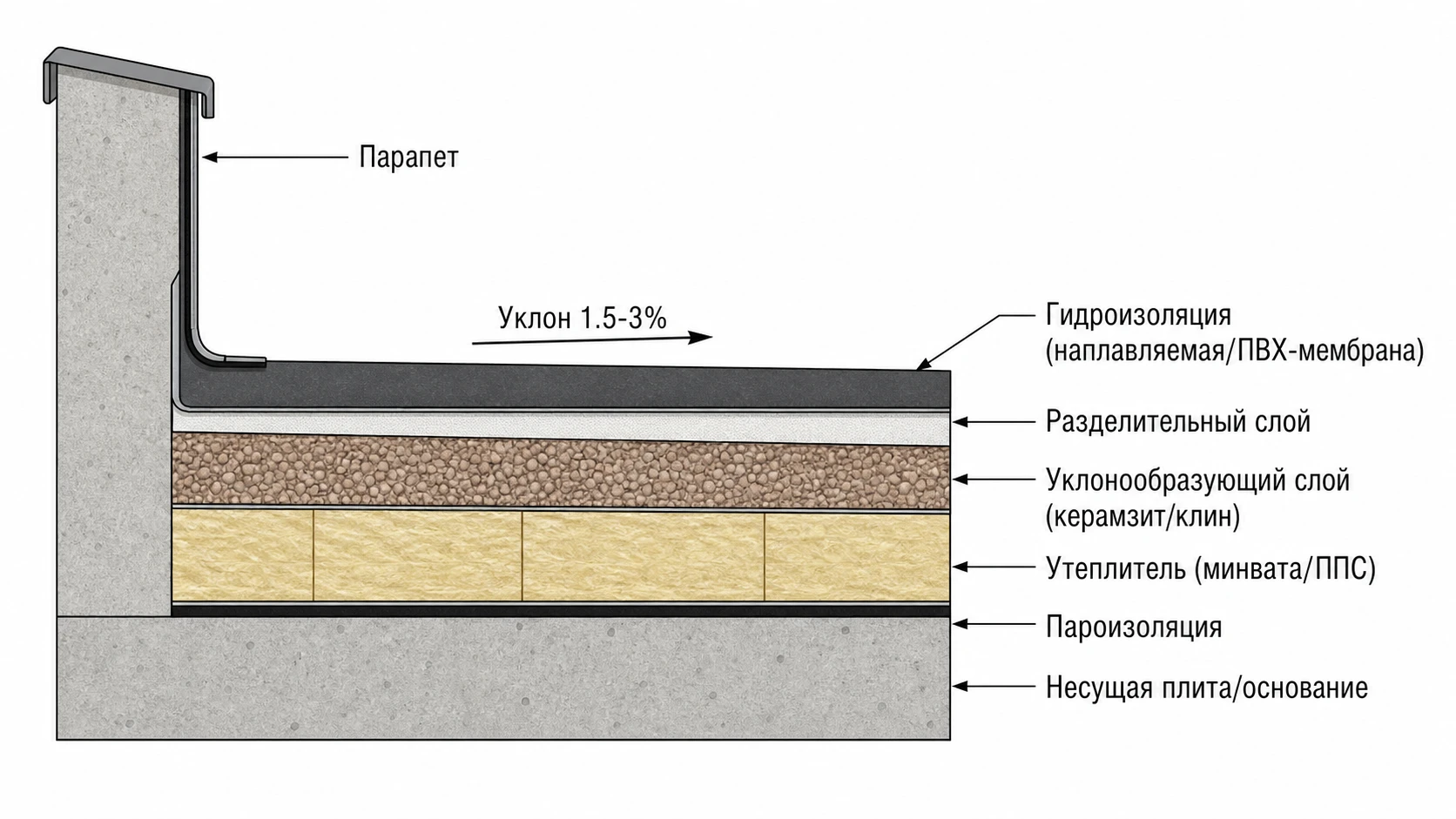

«Пирог» — это последовательность слоёв снизу вверх. Точный состав зависит от типа кровли и основания, но логика всегда одна: уклон → пароизоляция → утеплитель → гидроизоляция (или наоборот для инверсии). Разберём классический пирог по железобетонному основанию.

Основание

Несущая база — железобетонная плита, реже профнастил по балкам или деревянный настил. Бетонное основание грунтуют праймером для лучшего сцепления слоёв.

Уклонообразующий слой (разуклонка)

Создаёт тот самый уклон 1–5° к водоприёмникам. Делают его засыпкой керамзита под стяжку, цементно-песчаной стяжкой или клиновидными плитами утеплителя. Разуклонка — критичный слой: без неё вода застаивается.

Пароизоляция

Не пускает влажный пар из тёплого помещения в утеплитель. Чаще это битумсодержащий рулонный материал, наплавленный на основание, или плёночная пароизоляция. Без неё утеплитель копит конденсат и теряет свойства.

Теплоизоляция

Держит тепло и формирует «тёплую кровлю». Применяют жёсткую каменную вату, пенополистирол, пеностекло. Для эксплуатируемых крыш — только жёсткие плиты, держащие нагрузку. Толщину считают по теплотехнике региона.

Гидроизоляция

Главный водозащитный слой. Это наплавляемые битумно-полимерные рулоны в 2 слоя либо ПВХ/ТПО-мембрана. Гидроизоляцию обязательно заводят на все вертикали — парапеты, стены, трубы.

Финишный слой (для эксплуатируемой)

Тротуарная плитка на опорах, щебёночный пригруз, грунт с газоном — в зависимости от назначения. Под ним — геотекстиль и дренаж.

Уклон — самая частая причина проблем плоских кровель. Кажется, что раз крыша «плоская», уклон не нужен, и его делают нулевым или с ошибками. Результат — лужи, которые стоят неделями, продавливают гидроизоляцию и в первый же мороз рвут её льдом.

Правильный уклон — 1–5° (для эксплуатируемых кровель часто 1–2°), направленный к точкам водоотвода. Формируют его разуклонкой:

• Засыпной керамзит под стяжку — традиционный способ для бетонных оснований.
• Цементно-песчаная стяжка переменной толщины — даёт ровный уклон, но утяжеляет кровлю.
• Клиновидные плиты утеплителя (ЭППС/минвата) — современный лёгкий способ: уклон и теплоизоляция в одном слое.

Уклон ведут либо от центра к краям (с водоприёмниками по периметру и внешним водостоком), либо к внутренним воронкам. Места перегиба — ендовы и приёмные «корыта» у воронок — делают с двойным слоем гидроизоляции, потому что вода собирается именно там.

Гидроизоляция — слой, ради которого делается вся кровля. На плоских крышах применяют два основных подхода.

Наплавляемая (битумно-полимерная)

Рулонные материалы (типа стекло- и полиэфирной основы с битумно-полимерной пропиткой) наплавляют газовой горелкой на праймированное основание. Укладывают в 2 слоя: нижний — подкладочный, верхний — с защитной посыпкой от УФ. Нахлёсты — не менее 8–10 см, на вертикали материал заводят на высоту от 250–300 мм. Это надёжный и проверенный способ, технологию которого мы подробно разбираем в статье об устройстве наплавляемой кровли.

Полимерные мембраны (ПВХ, ТПО)

Рулонную мембрану раскатывают и сваривают швы горячим воздухом — получается монолитное полотно без открытого огня. Мембрана легче, служит дольше и быстрее монтируется, но дороже. Крепят её механически или балластом (в инверсионных и эксплуатируемых кровлях).

Независимо от материала, ключ к герметичности — узлы примыканий к парапетам, стенам и трубам. Именно там кровля течёт чаще всего, поэтому им посвящён отдельный разбор устройства примыканий.

«Тёплая» плоская кровля — это та, где утеплитель встроен в пирог и держит тепло помещения под крышей. Здесь критично правильно расположить два слоя.

Пароизоляция

Укладывается под утеплитель, со стороны тёплого помещения. Её задача — не пустить влажный воздух изнутри в толщу утеплителя, где пар сконденсируется и намочит теплоизоляцию. На бетонных кровлях чаще наплавляют битумную пароизоляцию, на лёгких основаниях — плёночную, с проклейкой швов.

Теплоизоляция

Поверх пароизоляции укладывают плиты утеплителя — каменную вату высокой плотности, экструдированный пенополистирол или пеностекло. Для эксплуатируемых кровель берут только жёсткие плиты, выдерживающие нагрузку. Толщину определяют теплотехническим расчётом для конкретного региона — экономия на ней даёт холодную крышу и конденсат.

Аэраторы

Чтобы остаточная влага из пирога выходила наружу, на кровлю ставят аэраторы — вентиляционные трубки в высоких точках пирога. Они снимают давление пара под гидроизоляцией и не дают ей вздуваться пузырями.

Куда уходит вода — половина успеха плоской кровли. Системы водоотвода бывают двух типов.

Внутренний водоотвод

Вода стекает к воронкам, установленным в низких точках, и уходит по трубам внутри здания в ливневую канализацию. Воронки оснащают подогревом (греющим кабелем), чтобы зимой они не замерзали. Это основной вариант для крупных и многоквартирных зданий.

Наружный (внешний) водоотвод

Для частного дома обычно достаточно внешнего водостока: уклон ведут от центра к краям, по периметру — водосборные лотки и наружные водосточные системы, которые отводят воду от стен и фундамента. Чтобы система не обледеневала, в неё закладывают греющий кабель.

Узлы и примыкания

Все вертикальные узлы — парапеты, выходы труб и вентшахт, примыкания к стенам — закрывают дополнительным слоем гидроизоляции и фартуками. Карнизные узлы и парапеты оформляют металлическими капельниками и прижимными планками. Узлы — самое уязвимое место: на них приходится большинство протечек, поэтому делают их по технологии с заведением материала на вертикаль и механическим прижимом.

Плоская кровля не прощает спешки. Типичные ошибки, из-за которых она течёт:

• Нет уклона или он недостаточный. Лужи стоят, продавливают и рвут гидроизоляцию.
• Перепутан порядок слоёв пирога. Пароизоляция сверху или утеплитель не там — конденсат и мокрая теплоизоляция.
• Гидроизоляция в один слой. Наплавляемую кровлю кладут минимум в 2 слоя со смещением нахлёстов.
• Слабые примыкания. Материал не заведён на вертикаль на 250–300 мм — течёт по парапету и трубам.
• Нет аэраторов. Остаточная влага вздувает покрытие пузырями.
• Замёрзшие воронки. Без подогрева внутренний водоотвод зимой стоит, вода уходит под пирог.
• Мягкий утеплитель под нагрузкой. На эксплуатируемой кровле обычная вата проседает — плитка и стяжка трескаются.

Плоская кровля требует горелки, опыта в узлах и точного уклона. Если нет уверенности — разумнее заказать устройство кровли под ключ с гарантией на герметичность, чем перекладывать пирог после первой зимы.
