Устройство стропильной системы крыши: элементы, узлы и монтаж каркаса

Стропильная система — это деревянный (реже металлический) каркас скатной крыши, который формирует её геометрию и воспринимает все нагрузки: собственный вес конструкции и кровельного покрытия, вес снега, давление и отрыв от ветра. Всю эту нагрузку система собирает на стропильные ноги и передаёт через мауэрлат на несущие стены, а в сложных крышах — ещё и на внутренние опоры и перекрытие.

Грамотно рассчитанная стропилка решает сразу несколько задач:

• Несёт кровлю. Каркас держит обрешётку и покрытие — от лёгкой металлочерепицы до тяжёлой натуральной черепицы, и под каждый вес подбирается своё сечение и шаг стропил.
• Сопротивляется снегу и ветру. В снеговых регионах нагрузка на скат может превышать 180–240 кг/м², и каркас должен выдержать её без прогиба.
• Задаёт уклон и форму крыши. Угол ската определяет, как сходит снег и вода, и какое покрытие вообще можно применять.
• Формирует подкровельное пространство. От схемы стропил зависит, будет ли под крышей жилая мансарда или холодный чердак.

Устройство крыши начинается именно со стропильной системы: ошибки в каркасе исправить после монтажа покрытия почти невозможно — придётся разбирать кровлю. Поэтому к расчёту сечений, шага и узлов подходят максимально внимательно.

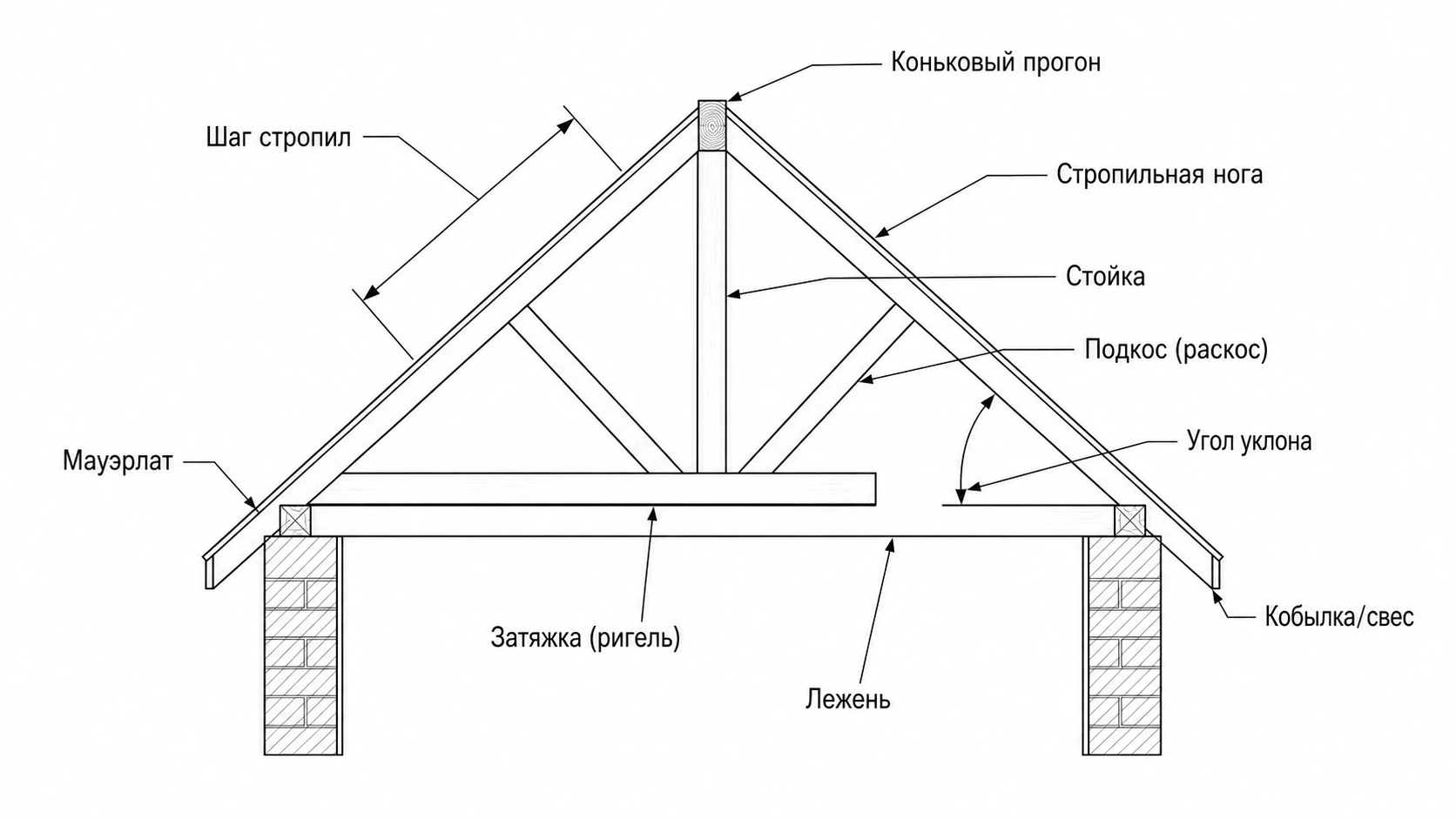

Стропильная система собирается из набора типовых элементов. Понимать их назначение важно, чтобы не перепутать узлы при монтаже.

Несущие элементы

• Мауэрлат — брус сечением 100×100, 100×150 или 150×150 мм, уложенный по верху наружных стен. На него опираются стропильные ноги, а сам он распределяет нагрузку по стене и крепится к ней анкерами или шпильками через гидроизоляцию.
• Стропильная нога (стропило) — основной наклонный элемент, формирующий скат. Именно стропила несут обрешётку и покрытие.
• Конёк (коньковый прогон) — верхняя горизонтальная линия, по которой сходятся стропила противоположных скатов.
• Лежень — брус по внутренней несущей стене, на который опираются стойки.

Поддерживающие элементы

• Стойка — вертикальная опора, передающая нагрузку от конькового прогона на лежень или перекрытие.
• Подкос (подстропильная нога) — наклонная распорка, которая уменьшает рабочую длину стропила и не даёт ему прогибаться.
• Затяжка (ригель) — горизонтальная связь между стропилами пары, гасящая распор.
• Кобылка — короткая доска, наращивающая стропило для формирования карнизного свеса.

В мансардных и многоскатных крышах добавляются накосные (диагональные) стропила, нарожники, шпренгели и схватки. Но базовый набор остаётся прежним: мауэрлат — стропила — конёк — опоры.

Все стропильные системы делятся на два принципиальных типа по способу опирания. От выбора зависит, появляется ли распор на стены и нужны ли внутренние опоры.

Наслонные стропила

Стропильная нога опирается двумя концами: внизу — на мауэрлат, вверху — на коньковый прогон, который поддерживается стойками на внутренней несущей стене или перекрытии. Такая схема работает как балка и почти не даёт распора на наружные стены. Наслонные стропила применяют, когда у дома есть внутренняя несущая стена или столбы, а пролёт большой. Это самая распространённая схема для частных домов.

Висячие стропила

Стропильные ноги опираются только на наружные стены (мауэрлат) и вверху упираются друг в друга, без промежуточной опоры под коньком. Такая пара работает как треугольник и создаёт распор, который гасится горизонтальной затяжкой в нижней части. Висячие стропила применяют, когда внутренних опор нет, а пролёт между стенами относительно небольшой (примерно до 6 м без дополнительных усилений). Затяжка здесь — обязательный рабочий элемент, а не украшение.

На практике в одной крыше схемы часто комбинируют: над пролётом с внутренней стеной ставят наслонные стропила, а над пролётом без опоры — висячие.

Форма крыши определяет схему стропил и сложность монтажа. Основные виды:

• Односкатная — одна наклонная плоскость, стропила опираются на две стены разной высоты. Простейшая и самая дешёвая система, удобна для гаражей, пристроек и современных домов.
• Двускатная (щипцовая) — два ската и треугольные фронтоны. Классика частного домостроения: понятный каркас, надёжный сход снега, минимум сложных узлов.
• Вальмовая и полувальмовая — четыре ската вместо фронтонов. Появляются накосные (диагональные) стропила и нарожники, расчёт сложнее, но крыша устойчивее к ветру.
• Мансардная (ломаная) — скаты с переломом, чтобы увеличить высоту жилого подкровельного этажа. Требует точного расчёта узла перелома.
• Многощипцовая — несколько пересекающихся скатов с ендовами. Самая сложная система: много диагональных стропил, ендов и примыканий.

Чем сложнее форма, тем больше диагональных и доборных элементов и тем критичнее точность узлов. Для вальмовых и многощипцовых крыш расчёт лучше доверить специалистам.

Два главных параметра, от которых зависит несущая способность каркаса, — шаг (расстояние между стропилами) и сечение стропильной ноги.

Шаг стропил

Шаг подбирают в диапазоне 600–1200 мм в зависимости от веса покрытия, снеговой нагрузки региона и длины пролёта. Чем тяжелее кровля и больше снега — тем меньше шаг. Дополнительно шаг увязывают с шириной плитного утеплителя: при чердаке-мансарде удобно делать просвет в свету под плиту минваты (часто это и даёт 580–600 мм в чистоте). Для лёгкой металлочерепицы при умеренном снеге берут шаг около 800–900 мм, под тяжёлую черепицу — 600 мм и меньше.

Сечение стропил

Сечение зависит от длины стропильной ноги, шага и нагрузки. Ориентировочные значения для частного дома — доска от 50×150 мм до 100×200 мм. Чем длиннее пролёт и меньше шаг подкосов, тем больше высота сечения. Важно: несущую способность определяет именно высота доски (она работает «на ребро»), а не ширина. Точное сечение получают расчётом по снеговому и ветровому району.

Длина пролёта и подкосы

Если стропило длинное и его сечения не хватает, рабочую длину уменьшают подкосами и стойками — это дешевле, чем наращивать сечение по всей длине. Подкос «делит» стропило на участки и резко снижает прогиб.

Прочность каркаса определяется не сечением досок, а качеством узлов. Слабый узел сводит на нет любой запас прочности.

Узел опирания на мауэрлат

Стропило опирают на мауэрлат через запил (зарубку) — врубку зубом или седлом, чтобы нагрузка передавалась торцом древесины, а не крепежом. Сверху узел фиксируют от смещения и отрыва: гвоздями, скобами и обязательно металлическими уголками либо скользящей опорой. В каркасных и срубовых домах под усадку применяют скользящее крепление (салазки), позволяющее стропилу двигаться при осадке стен.

Коньковый узел

В наслонной схеме стропила опирают на коньковый прогон и сшивают между собой. В висячей — стропила соединяют встык или внахлёст накладками (косынками) из доски или металла. Узел работает на сжатие и должен быть жёстким.

Узел затяжки и подкосов

Затяжку в висячей паре крепят к стропилам болтами или шпильками — соединение работает на разрыв, поэтому одних гвоздей мало. Подкосы упирают в стропило и стойку через запил, фиксируя гвоздями и накладками.

Анкеровка к стене

Мауэрлат притягивают к стене анкерами или замоноличенными шпильками с шагом примерно 1–1,5 м, а в ветровых районах всю систему дополнительно «пришивают» к стене скрутками из проволоки (закрутками) — это защищает крышу от опрокидывания ветром.

Ниже — общий порядок сборки каркаса двускатной крыши. Для вальмовых и мансардных систем добавляются диагональные элементы, но логика та же: основание — опоры — стропила — обрешётка.

Шаг 1. Гидроизоляция и мауэрлат

По верху стен укладываем рулонную гидроизоляцию (рубероид/мембрану), чтобы дерево не тянуло влагу из кладки. Сверху кладём мауэрлат и притягиваем анкерами/шпильками с шагом 1–1,5 м. Проверяем горизонталь и диагонали.

Шаг 2. Лежень и стойки (для наслонной схемы)

На внутреннюю несущую стену кладём лежень, по нему выставляем стойки и временно раскрепляем. На стойки укладываем коньковый прогон, выверяя его по уровню и высоте конька.

Шаг 3. Шаблон стропильной ноги

Изготавливаем один шаблон стропила с готовыми запилами под мауэрлат и конёк, примеряем по месту. По нему размечаем все остальные ноги — так все пары получаются одинаковыми.

Шаг 4. Монтаж фронтонных пар

Сначала ставим и раскрепляем крайние (фронтонные) стропильные пары. Между их коньками натягиваем шнур-причалку — это линия для всех промежуточных стропил.

Шаг 5. Установка рядовых стропил

Ставим стропила с расчётным шагом, заводя их в запилы на мауэрлате и на коньковый прогон, выравнивая по шнуру. Каждую ногу фиксируем уголками и гвоздями, в усадочных домах — скользящими опорами.

Шаг 6. Затяжки, подкосы, стойки

Ставим затяжки (в висячих парах), подкосы и дополнительные стойки, чтобы убрать прогиб длинных стропил и распор. Все рабочие узлы стягиваем болтами/шпильками.

Шаг 7. Кобылки и карнизный свес

Наращиваем стропила кобылками, формируя вынос карниза 400–600 мм. Выравниваем торцы под лобовую доску.

Шаг 8. Антисептик и контроль геометрии

Всю древесину обрабатываем антисептиком и антипиреном (лучше — до подъёма наверх). Проверяем плоскости скатов натянутым шнуром: волны и горбы исправляют сейчас, до обрешётки.

Шаг 9. Гидроизоляция, контробрешётка и обрешётка

По стропилам раскатываем гидро-ветрозащитную мембрану, прибиваем контробрешётку (создаёт вентзазор), а поверх — обрешётку под выбранное покрытие. На этом каркас готов к монтажу кровли.

Большинство дефектов крыши закладывается на этапе каркаса. Самые распространённые ошибки:

• Сырая древесина. После высыхания узлы расходятся, появляются скрипы, прогибы и трещины.
• Висячие стропила без затяжки. Распор раздвигает стены — трещины по кладке и фронтонам.
• Заниженное сечение или большой шаг. Стропила прогибаются под снегом, кровля «гуляет».
• Нет вентзазора (контробрешётки). Конденсат под покрытием гниёт стропила и мочит утеплитель.
• Мауэрлат без анкеровки и без гидроизоляции. Крышу отрывает ветром, а брус гниёт от влаги из кладки.
• Жёсткое крепление в усадочном доме. Без скользящих опор каркас распирает при осадке сруба.
• Узлы только на гвоздях. Растянутые соединения (затяжки) держат болтами и шпильками, а не гвоздями.
• Нет антисептирования. Через несколько лет — грибок и жук-древоточец.

Если крыша сложной формы (вальмовая, мансардная, многощипцовая) или большие пролёты — расчёт сечений и узлов разумнее доверить профессионалам: при устройстве кровли под ключ каркас считают под снеговой и ветровой район, а не «на глаз».
