Как подключить радиатор отопления: схемы, обвязка и монтаж

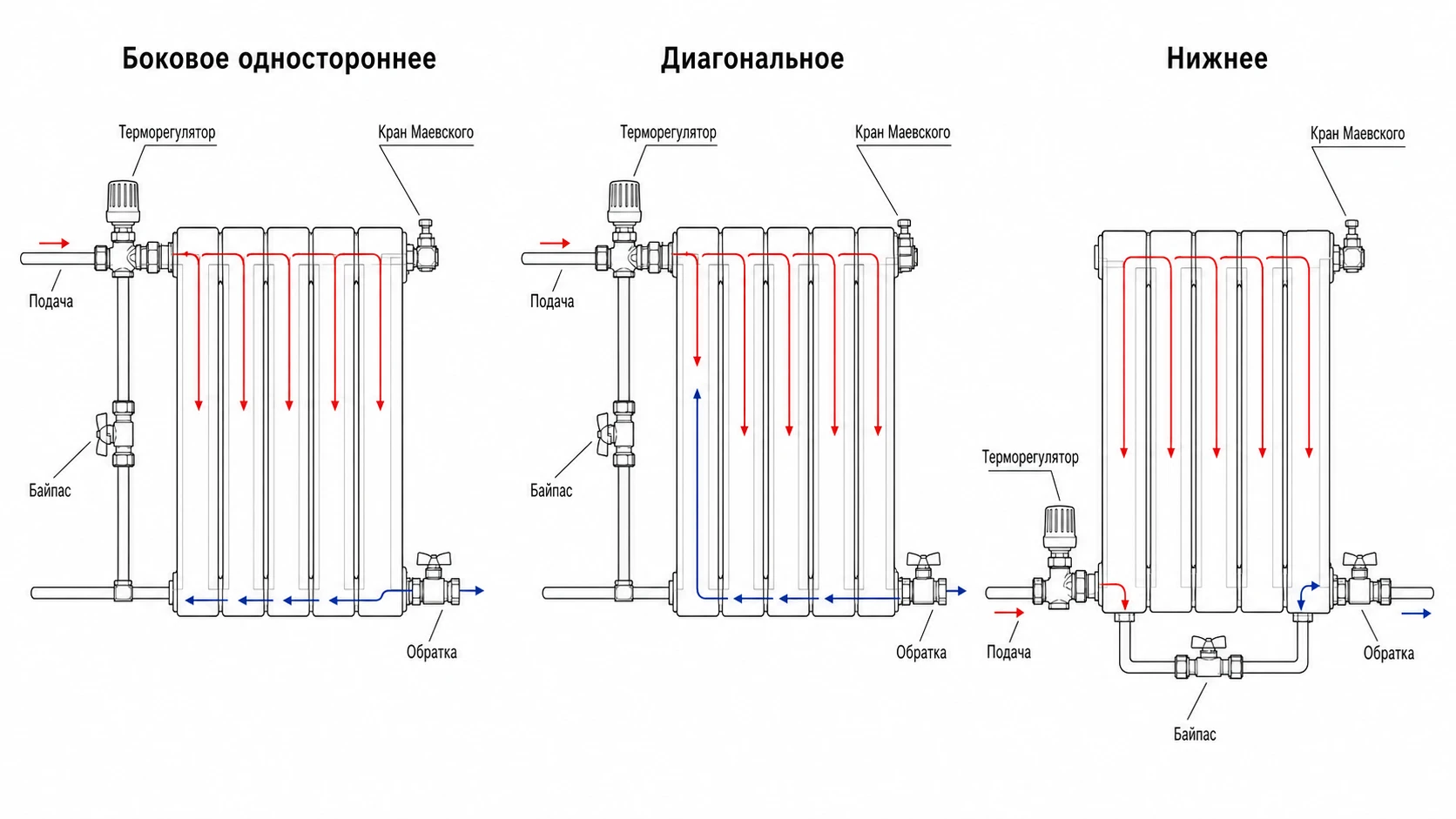

Существует три основных способа завести подачу и обратку в радиатор: боковое, диагональное и нижнее. Выбор зависит от типа системы (одно- или двухтрубная), направления подачи теплоносителя и числа секций.

У современных секционных радиаторов (биметалл, алюминий) предусмотрено четыре точки подключения — пара сверху и пара снизу, поэтому подходит любая схема. Главное — правильно завести поток, чтобы прогревались все секции, а не только ближние к входу.

Подача — в верхний патрубок, обратка — в нижний с той же стороны. Самая простая и распространённая схема, особенно в типовых квартирах и небольших домах.

• Когда эффективно: для радиаторов небольшого размера — примерно до 8–10 секций (или 1–1,2 м у панельных). На такой длине весь прибор прогревается равномерно.
• Проблема длинных радиаторов: при боковом подключении у большой батареи горячими бывают только первые секции, а дальние — чуть тёплыми. Поток «коротит» вверху и не доходит до конца.
• Решение — удлинитель потока: трубка, вставляемая в коллектор подачи, которая доводит горячий теплоноситель ближе к центру или концу радиатора. Длина обычно 2/3 длины прибора; берут «с запасом», чтобы при необходимости укоротить.

Подача заводится сверху с одной стороны, обратка — снизу с противоположной. Теплоноситель проходит весь радиатор по диагонали, прогревая все секции.

• Когда выбирать: для радиаторов больше 8–10 секций — это рекомендованная схема. Обеспечивает максимальную теплоотдачу, близкую к 100% паспортной мощности.
• Плюс: равномерный прогрев без удлинителя потока.
• Минус: подводки идут с двух сторон прибора, разводка чуть сложнее и заметнее.

Подача и обратка заводятся снизу, с двух сторон радиатора (через нижний коллектор). Теплоноситель поднимается по прибору и собирается внизу.

• Главный плюс: трубы можно полностью спрятать в пол или под плинтус — эстетично, на виду только сам радиатор. Это любимая схема для скрытой разводки и коллекторных систем.
• Теплоотдача: при грамотной подводке нижнее подключение почти не уступает диагональному, но немного теряет в эффективности по сравнению с ним.
• Важно: у радиаторов с нижним подключением направление подачи задано — нужно подключать строго по паспорту, иначе прибор будет холодным.

Схема подключения работает вместе с типом разводки.

Однотрубная система (ленинградка)

Радиаторы стоят на одной магистрали последовательно. Чтобы можно было регулировать и снимать прибор, под ним делают байпас — перемычку между подачей и обраткой. Без байпаса перекрытие крана остановит весь контур. С байпасом часть потока идёт мимо радиатора, а его можно отключать отдельно.

Двухтрубная система

К каждому радиатору приходит отдельная подача и обратка примерно одинаковой температуры. Байпас не нужен, регулировка проще — термоголовка на подаче меняет проток через конкретный прибор, не влияя на остальные.

Правильная обвязка делает радиатор управляемым и ремонтопригодным. Минимальный набор:

• Запорный или термостатический кран на подаче — отключает прибор и регулирует проток (термоголовка автоматически держит температуру в комнате).
• Балансировочный (настроечный) кран на обратке — выравнивает прогрев радиаторов между собой, «придушивает» ближние к котлу.
• Кран Маевского (воздухоотводчик) — в верхней пробке, для спуска воздуха. Без него завоздушенный радиатор будет холодным.
• Заглушки и переходники (футорки) — в неиспользуемые пробки.

Шаровые краны на входе и выходе позволяют снять радиатор для покраски или ремонта, не сливая систему: перекрыл, подождал остывания — снял.

Порядок установки прибора под окном:

• Разметка. Радиатор вешают по центру окна, с зазорами: ~10–12 см от пола, 3–5 см от стены, 5–10 см до подоконника. Эти зазоры нужны для нормальной конвекции.
• Кронштейны. Крепят на дюбели по уровню; прибор должен висеть строго горизонтально (допускается лёгкий подъём со стороны воздухоотводчика).
• Обвязка. Вкручивают краны, термоголовку, кран Маевского и заглушки с уплотнением резьбы.
• Подключение к трубам. Заводят подводки по выбранной схеме (боковое/диагональное/нижнее) через американки — чтобы прибор можно было разъединить без разрезания трубы.
• Проверка. После заливки системы радиатор стравливают краном Маевского и проверяют на протечки и равномерность прогрева.

Если радиаторов много и нужна точная балансировка по всему дому, проще доверить монтаж радиаторов отопления мастерам — с подбором схемы, обвязкой и настройкой.
