Схемы обвязки котлов отопления: для дома, бойлера и тёплого пола

Обвязка котла — это набор элементов и трубопроводов, который связывает котёл с системой отопления: контурами радиаторов, тёплого пола и горячего водоснабжения. Её задача — обеспечить безопасность, эффективность и максимальный ресурс всего оборудования.

Простейшая обвязка — это просто подключение котла к подающей и обратной трубе. Но такая схема небезопасна и неудобна в обслуживании. Поэтому в реальную обвязку добавляют узлы, которые защищают систему от превышения давления, удаляют воздух, фильтруют теплоноситель и позволяют отключить котёл для ремонта, не сливая всю систему.

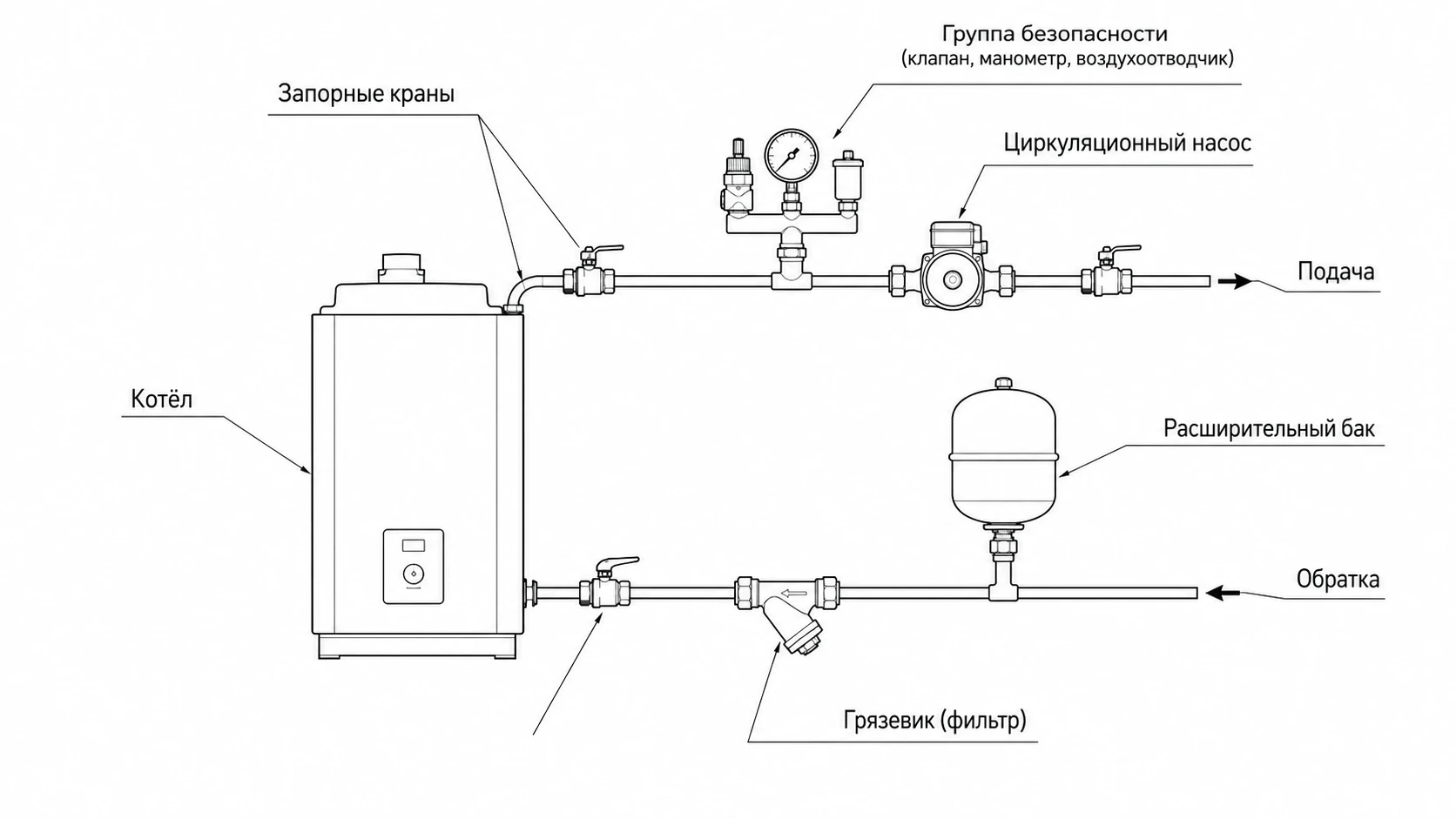

Базовый набор узлов одинаков почти для любого котла. Понимание их роли сразу проясняет любую схему.

• Запорная арматура (краны) на подаче и обратке — позволяют отсечь котёл от системы для обслуживания, не сливая теплоноситель.
• Фильтр грубой очистки (грязевик) на обратке перед котлом — задерживает окалину и грязь, защищает теплообменник и насос.
• Циркуляционный насос — гонит теплоноситель по контуру. Ставят на обратке (где теплоноситель прохладнее) между двух кранов и после фильтра.
• Расширительный бак — компенсирует тепловое расширение воды, держит давление в норме. Объём — ориентировочно 10% от объёма системы.
• Группа безопасности — предохранительный клапан (сбрасывает лишнее давление), манометр (контроль давления) и автоматический воздухоотводчик (удаляет воздух). Ставится на подаче сразу за котлом, без отсечных кранов между ней и котлом.
• Кран подпитки и слива — для долива теплоносителя и опорожнения системы.
• Балансировочные клапаны и термоголовки — для регулировки контуров.

Газовый котёл — самый распространённый случай, и его обвязка зависит от типа.

Настенный двухконтурный котёл

Самый простой случай: насос, расширительный бак и группа безопасности уже встроены в корпус. Обвязка сводится к подключению подачи и обратки через отсечные краны, фильтра грубой очистки на обратке, кранов на газ, холодную и горячую воду. Снаружи добавляют только то, чего нет внутри.

Напольный одноконтурный котёл

Здесь насос, бак и группу безопасности ставят отдельно. Схема: котёл → группа безопасности на подаче → разводка по контурам; на обратке — фильтр, насос, расширительный бак, кран подпитки. Для горячей воды добавляют бойлер косвенного нагрева (см. ниже).

Газовую часть (подключение к магистрали, дымоход) монтирует только аттестованная организация. Если нужна гарантированно безопасная схема, надёжнее заказать обвязку котла под ключ с подбором узлов и опрессовкой.

Твердотопливный котёл требует особой обвязки из-за инерционности: его нельзя мгновенно «выключить», и при отключении электричества (остановке насоса) теплоноситель в нём может закипеть. Поэтому в схему добавляют защитные узлы.

• Группа безопасности обязательна и ставится максимально близко к котлу без запорной арматуры.
• Подмешивающий узел (трёхходовой клапан с насосом) — поддерживает температуру обратки не ниже ~55 °C, иначе на теплообменнике выпадает конденсат и кислотный осадок, разрушающий котёл.
• Теплоаккумулятор (буферная ёмкость) — накапливает излишек тепла при сильной топке и отдаёт его после прогорания. Сглаживает пики, защищает от перегрева и экономит топливо.
• Защита от перегрева — контур аварийного охлаждения или ИБП для насоса на случай отключения электричества.

Часто твердотопливный котёл обвязывают в связке с электрическим: ТТ как основной, электро автоматически включается, когда дрова прогорели.

Если нужна горячая вода, а котёл одноконтурный, ставят бойлер косвенного нагрева — бак, который греется от того же котла через внутренний теплообменник. Схема обвязки:

• Бойлер подключают как отдельный контур после котла, с собственным насосом или через трёхходовой клапан.
• Приоритет ГВС: трёхходовой клапан переключает поток на бойлер, когда нужна горячая вода, и возвращает на отопление, когда бак нагрет. Так дом не остывает, а вода греется быстро.
• На контур бойлера ставят обратный клапан, чтобы тепло не уходило обратно при простое.

Двухконтурный котёл греет воду «на проток» и бойлер ему не нужен, но при большом разборе (несколько точек одновременно) бойлер с косвенным нагревом всё равно комфортнее.

Тёплый пол работает при пониженной температуре (35–45 °C), а котёл выдаёт 60–80 °C. Поэтому между котлом и контурами пола ставят смесительный узел с трёхходовым клапаном и насосом: он подмешивает остывшую обратку к горячей подаче и держит нужную температуру пола.

Если в доме и радиаторы, и тёплый пол, схема такая: котёл греет высокотемпературный контур радиаторов, а на ответвлении тёплого пола стоит смесительный узел, понижающий температуру. Распределяет потоки коллектор с расходомерами по каждой петле пола.
