Схема отопления в частном доме: какую разводку выбрать

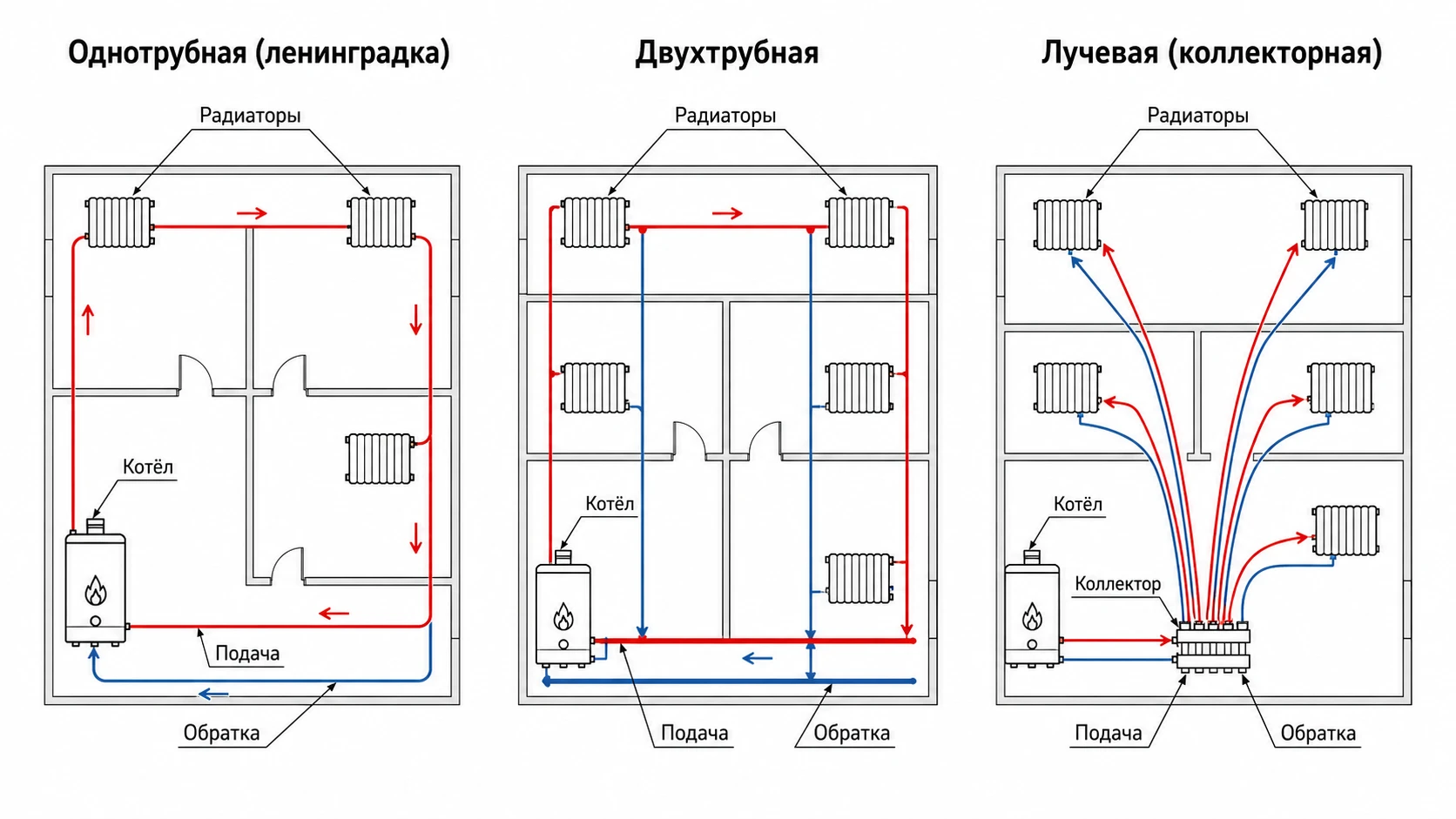

Любая схема описывает один и тот же путь: котёл нагревает теплоноситель → подающая труба разносит его по радиаторам → остывший теплоноситель собирается обратной трубой → возвращается в котёл. Разница между схемами — в том, как именно труба обходит радиаторы и сколько труб используется.

Выбор схемы определяют: этажность дома, площадь, тип циркуляции (самотёк или насос), нужен ли тёплый пол и бюджет на трубы. Дальше — четыре рабочие схемы от простой к продвинутой.

Самая экономная по трубе схема: радиаторы подключены к одной кольцевой магистрали последовательно. Теплоноситель проходит их по очереди, постепенно остывая.

Ленинградка

Классический вариант однотрубной схемы: магистраль идёт по периметру дома (часто понизу, вдоль пола), а радиаторы врезаны в неё. Чтобы дальние батареи не были холодными и каждую можно было регулировать, под каждым радиатором делают байпас — перемычку, по которой часть потока идёт в обход. Тогда можно ставить краны и термоголовки, не разрывая контур.

• Плюсы: минимум трубы и фитингов, низкая цена, простой монтаж, хорошо работает в небольшом одноэтажном доме.
• Минусы: дальние радиаторы холоднее ближних, ограничено число приборов на ветке (обычно до 5–6), сложнее балансировка.

Самая распространённая схема для частного дома. К каждому радиатору подходят две отдельные трубы — подающая (горячая) и обратная (остывшая). За счёт этого на все приборы поступает теплоноситель почти одинаковой температуры.

Тупиковая (плечевая)

Подача и обратка идут параллельно, и поток на последнем радиаторе разворачивается. Простая и понятная, но плечи нужно балансировать, чтобы ближние радиаторы не «забирали» весь поток.

Попутная (петля Тихельмана)

Обратка идёт в том же направлении, что и подача, замыкая кольцо. Длина контура для каждого радиатора получается одинаковой, поэтому система балансируется почти сама собой. Идеальна для длинных веток и больших домов, но требует больше трубы.

• Плюсы: ровный прогрев всех комнат, лёгкая балансировка термоголовками, подходит для домов любой этажности.
• Минусы: вдвое больше трубы и работ, чем у однотрубной.

От распределительного коллектора к каждому радиатору идёт отдельная пара труб «луч». Трубы прячут в стяжку или под фальшпол, на поверхности — только подводки к приборам.

• Плюсы: точная регулировка каждого радиатора и каждой петли тёплого пола, максимально ровный прогрев, скрытая разводка без труб по стенам. Это основная схема для водяного тёплого пола.
• Минусы: самый большой расход трубы, нужен коллекторный шкаф, монтаж только на этапе стяжки.

Чаще всего коллекторную схему делают в новых домах, где есть этап заливки полов, и комбинируют: тёплый пол на первом этаже, радиаторы — на втором.

Независимо от схемы, разводку ведут по нескольким принципам:

• Магистраль толще, подводки тоньше. Розлив обычно 25–32 мм, подводка к радиатору 16–20 мм (для принудительной системы).
• Радиаторы под окнами. Тёплый воздух отсекает холод от стекла и предотвращает конденсат.
• Краны на каждом радиаторе. Шаровой или термоголовка на подаче, балансировочный на обратке — для регулировки и снятия прибора без слива системы.
• Воздухоотводчики. Кран Маевского на каждом радиаторе, автоматический воздухоотводчик в верхних точках.
• Уклоны. Для самотёчной системы обязательны (3–5 мм/м), для принудительной желательны для слива.

Если разводка сложная (несколько этажей, тёплый пол, бойлер), её проектируют с гидравлическим расчётом. Чтобы не ошибиться с диаметрами и балансировкой, можно доверить монтаж отопления в частном доме специалистам — со схемой, опрессовкой и настройкой под ключ.
