Ангары: виды, размеры и чертёж каркаса

Ангар — это здание из металлокаркаса с лёгкой обшивкой (профлист, сэндвич-панели, тент), рассчитанное на большой свободный пролёт. Главное преимущество — скорость возведения и отсутствие внутренних колонн, что даёт полезное пространство «от стены до стены».

Применяют ангары под склады, гаражи для техники и сельхозмашин, производственные цеха, зернохранилища, спортивные и торговые объекты. По сути это масштабированный навес с замкнутым контуром: те же принципы фермы и пролёта, но с расчётом на серьёзные снеговые и ветровые нагрузки и долгий срок службы.

Ангары различают по типу каркаса — от этого зависят пролёт, стоимость и назначение.

Рамные (каркасные)

Несущая основа — сварные или болтовые рамы из двутавра либо гнутого профиля, поставленные с шагом и связанные прогонами. Самый универсальный тип: даёт прямые стены, любую высоту и большие пролёты, подходит под утепление сэндвич-панелями. Дороже арочного, но прочнее и удобнее в эксплуатации.

Арочные

Каркас из гнутых арок (сводов) без прямых стен — «полукруг» в сечении. Экономичны по металлу, быстро монтируются, хорошо сбрасывают снег. Минус — скошенные стены съедают полезный объём у краёв, утепление сложнее.

Бескаркасные

Свод собирают из гнутых стальных профилей-сегментов, которые сами и каркас, и обшивка. Очень быстрый монтаж специальной машиной, но ограничения по пролёту и утеплению. Чаще под холодное хранение.

Размеры ангаров стандартизированы под удобство проектирования и кратность шага каркаса, но варьируются под задачу.

• Ширина (пролёт) — от 6 до 30 м и более; ходовые типоразмеры 12, 18, 24 м.
• Длина — кратна шагу рам (обычно 4,5–6 м), наращивается практически без ограничений.
• Высота — от 3 до 8–10 м под технику и стеллажи; для въезда крупной техники закладывают высоту ворот с запасом.

Точные габариты определяет назначение: под легковую технику хватает скромного пролёта и высоты, под комбайны или мостовой кран — большие пролёты и высота с запасом на оборудование. Размеры всегда увязывают со снеговым и ветровым районом — от них зависит сечение рам.

При планировании высоты важно закладывать не «голый» габарит, а рабочие зазоры: под мостовой кран добавляют высоту на сам кран и крюк в верхнем положении, под стеллажное хранение — на верхний ярус плюс ход погрузчика, под въезд техники — высоту ворот с запасом над самой высокой машиной. Длину наращивают шагом рам почти без ограничений, поэтому при сомнении выгоднее заложить запас по длине, чем потом пристраивать секцию к готовому ангару.

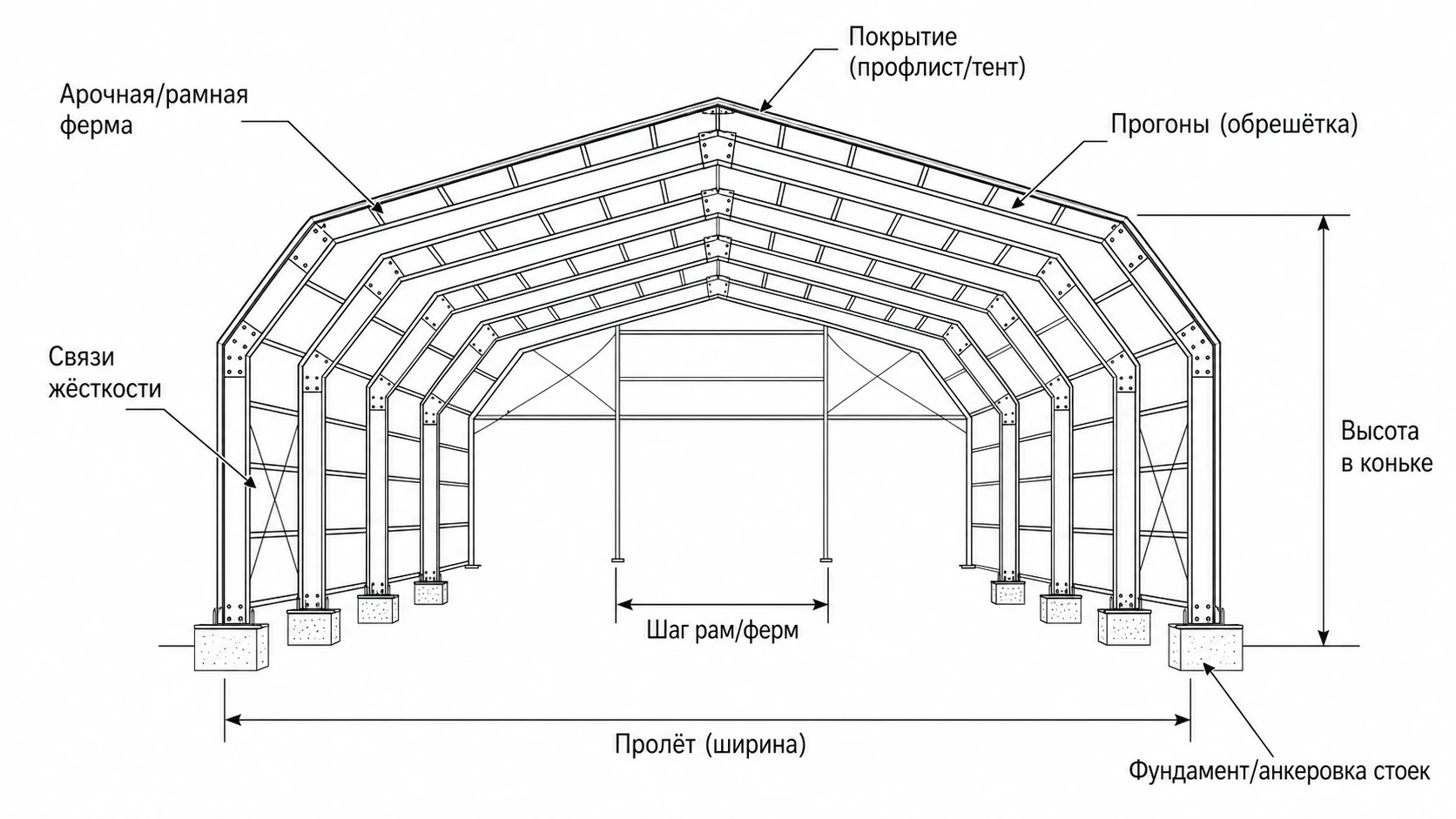

Чертёж ангара сложнее навеса, но логика похожа: общие виды, рамы, узлы, спецификация.

• Схема расположения рам — шаг и количество поперечных рам по длине ангара.
• Чертёж рамы (фермы/арки) — пролёт, высота, сечения стоек и ригелей, раскосы.
• Связи и прогоны — продольные элементы, придающие каркасу пространственную жёсткость против ветра.
• Узлы — опирание рам на фундамент (анкерные базы), коньковые и карнизные стыки, крепление обшивки.
• Спецификация металла — ведомость профилей с сечениями, длинами и массой.

Каркас собирают укрупнёнными элементами: рамы варят или болтят на земле, поднимают краном, выставляют по осям и связывают прогонами — тот же принцип «сначала узлы, потом плоскость», что и у навеса, только тяжелее. Изготовление и монтаж таких объектов — это металлоконструкции на заказ с проектом и расчётом.

Цена ангара складывается не из «квадратных метров», а из инженерии и металла. Основные факторы:

• Тип каркаса. Бескаркасный и арочный экономичнее по металлу, рамный дороже, но универсальнее и держит большие нагрузки.
• Пролёт и высота. Чем больше свободный пролёт без опор, тем мощнее рамы и тяжелее металл — стоимость растёт нелинейно.
• Снеговой и ветровой район. От них напрямую зависит сечение рам: один и тот же ангар в разных регионах требует разного металла.
• Тёплый или холодный. Утепление сэндвич-панелями заметно дороже холодной обшивки профлистом или тентом.
• Фундамент. Под анкерные базы рам нужен расчётный фундамент, его тип зависит от грунта и нагрузок.

Поскольку ангар — расчётная конструкция, экономия на сечении рам или фундаменте недопустима: на таком масштабе ошибка узла приводит к обрушению, а не к косметическому дефекту.
