Чертёж навеса из профтрубы

Чертёж решает три задачи: точно посчитать металл, собрать одинаковые фермы по шаблону и не ошибиться с уклоном и высотой. Даже простой эскиз с размерами экономит и деньги (не покупаете лишнюю трубу), и время (не переделываете перекошенный каркас).

Для бытового навеса полноценный проект с расчётом нагрузок чаще избыточен, но минимальный чертёж нужен всегда. Он включает три вещи: общий вид с габаритами, схему фермы с узлами и спецификацию (ведомость металла). Этого хватает, чтобы разметить, нарезать и сварить навес без сюрпризов.

Грамотный чертёж навеса показывает конструкцию с разных сторон, чтобы не осталось «непонятных» мест при сборке.

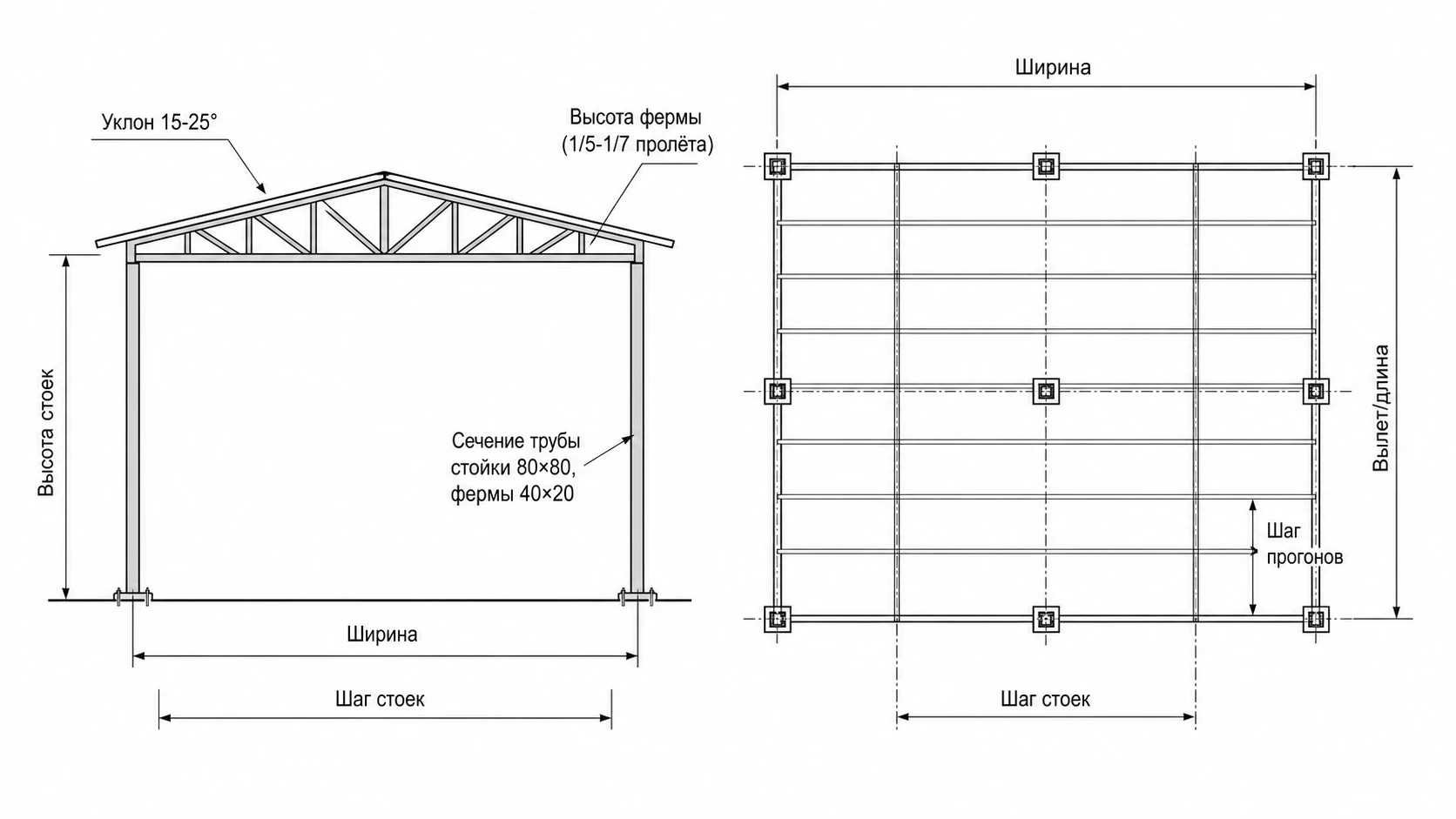

Общий вид (фасад и план)

Фасад показывает высоту стоек, уклон или подъём арки, габаритную высоту навеса. План (вид сверху) задаёт длину и ширину, шаг стоек и ферм. На фасаде сразу видно, проедет ли машина: для легкового авто закладывают высоту под нижним краем кровли от 2,2–2,5 м.

Схема фермы

Отдельно вычерчивают ферму: длину пролёта, высоту в коньке, расположение раскосов. Высоту фермы обычно берут около 1/6–1/8 пролёта (для пролёта 5 м это примерно 0,6–0,8 м, для 10 м — 1,25–1,7 м): чем выше ферма, тем она жёстче, но тем больше расход металла. Раскосы рисуют так, чтобы узлы поясов попадали в точки опирания обрешётки — тогда нагрузка идёт по решётке, а не на изгиб пояса. Шаг самих ферм по длине навеса при профтрубе закладывают примерно до 1,5–1,75 м: реже ставить нельзя — обрешётка и кровля провиснут.

Узловые детали

Сложные или ответственные стыки (опирание фермы на стойку, крепление к закладным, конёк) показывают крупным планом — узлом. На узле видно, как стыкуются трубы, где идёт шов, какие косынки усиления нужны. Именно узлы чаще всего пропускают новички, и потом импровизируют на месте.

Размеры на чертеже — это не только габариты навеса, но и сечения труб под каждый элемент. Их подбирают по нагрузке, а не «чтобы покрепче».

Типовые габариты

Навес на один автомобиль: ширина 3–3,5 м, глубина 5–6 м, высота 2,2–2,5 м под кровлей. На две машины ширину увеличивают до 5,5–6 м. Эти цифры удобно заложить в чертёж как отправную точку и подгонять под участок.

Сечения профтрубы

В спецификацию закладывают: стойки 80×80×3 или 100×100×3–4 мм, пояса и раскосы фермы 40×20×2 мм (лёгкие, пролёт до 4 м), 60×40×2 мм (пролёт 4–6 м) или 80×40×3 мм (пролёт 6–9 м), обрешётку 25×25×2 или 30×30×2 мм. Эти сечения проставляют прямо у элементов на схеме фермы — тогда при раскрое не перепутаешь, что куда. Сечение растёт вместе с пролётом и снеговой нагрузкой, поэтому подбирать его «на глаз по соседнему навесу» неверно: один и тот же навес в Краснодаре и в Подмосковье требует разной трубы.

Спецификация (ведомость) — это таблица всех труб с указанием сечения, длины и количества. По ней закупают металл с минимальным остатком.

Порядок составления

• Разбейте навес на элементы — стойки, пояса ферм, раскосы, прогоны, обрешётка.
• Посчитайте длины и количество каждого по чертежу, переведите в погонные метры.
• Добавьте запас 5–10 % на подрезку торцов под углы и брак при раскрое.
• Сгруппируйте по сечению — так удобнее заказывать трубу хлыстами по 6 м и считать раскрой, чтобы меньше уходило в обрезки.

Готовая спецификация заодно показывает примерный вес каркаса — это пригодится, если навес большой и нужно прикинуть нагрузку на фундамент стоек.

Не обязательно владеть AutoCAD. Для бытового навеса достаточно простого подхода:

• Возьмите типовую схему нужного типа (односкатный/двускатный/арочный) как основу.
• Подставьте свои габариты — ширину, глубину, высоту под въезд.
• Вычертите ферму в масштабе на миллиметровке или в любом редакторе, проставьте высоту в коньке и раскосы.
• Проставьте сечения труб у каждого элемента и соберите спецификацию.
• Прорисуйте 2–3 ключевых узла — опирание фермы, крепление стойки, конёк.

Если навес большой, в снеговой зоне или сложной формы, чертёж лучше доверить инженеру — ошибка в сечении фермы под снегом опасна. Готовый рабочий чертёж с расчётом входит в изготовление металлоконструкций на заказ.

Большинство переделок каркаса закладывается ещё на бумаге. Типовые промахи чертежа:

• Навес «горизонтальный». Без уклона на кровле копятся снег и вода. Перепад высот стоек или подъём фермы закладывают сразу.
• Не прорисованы узлы. Опирание фермы на стойку, конёк, крепление к закладным — именно их пропускают новички и потом импровизируют на месте, теряя жёсткость.
• Сечение «на глаз». Трубу подбирают по пролёту и снеговой зоне, а не по принципу «потолще». И завышение, и занижение одинаково плохи: перерасход или обрушение.
• Слишком большой шаг ферм. Если фермы стоят реже 1,5–1,75 м, обрешётка и кровля провисают между ними.
• Нет запаса в спецификации. Без 5–10 % на подрезку торцов под углы металла не хватит на финише раскроя.
