Принцип работы сварочного аппарата: устройство и дуга

В основе любой дуговой сварки лежит электрическая дуга — устойчивый электрический разряд в ионизированном газе (воздухе) между электродом и металлом. Когда электрод касается детали и резко отводится на пару миллиметров, между ними вспыхивает дуга. Температура в столбе дуги достигает порядка 5000–7000 °C — этого с огромным запасом хватает, чтобы плавить сталь (она плавится около 1500 °C).

Чтобы дуга горела стабильно, источник должен выдавать высокий ток при относительно низком напряжении. Розетка даёт 220 В, но малый ток — для дуги это не годится. Задача любого сварочного аппарата — преобразовать сетевую энергию так, чтобы на электроде получился сильный ток (десятки и сотни ампер) при безопасном для дуги напряжении. Разные типы аппаратов решают эту задачу по-разному.

Трансформаторный аппарат — самый старый и простой тип. Внутри — большой трансформатор на стальном сердечнике с двумя обмотками. Первичная обмотка подключена к сети 220/380 В, вторичная имеет мало витков, поэтому на выходе напряжение падает, а ток резко возрастает — как раз то, что нужно дуге.

Регулируют ток, изменяя зазор в магнитопроводе или переключая витки обмоток. Минусы трансформатора очевидны: он тяжёлый (десятки килограммов меди и стали), даёт переменный ток (дуга горит менее стабильно), сильно «просаживает» сеть и чувствителен к скачкам напряжения. Зато конструкция предельно надёжна и ремонтопригодна — поэтому старые трансформаторы до сих пор работают в гаражах.

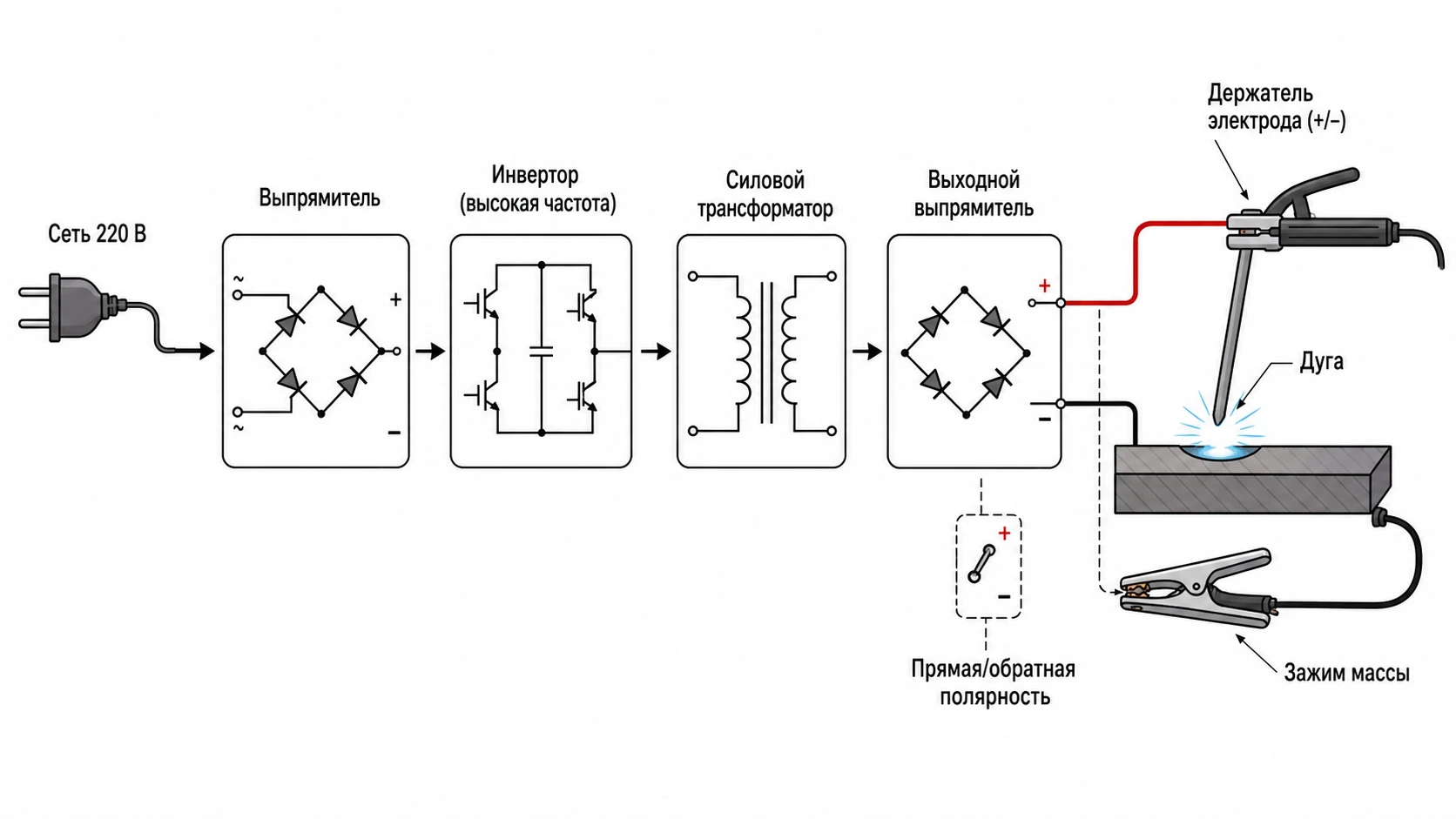

Инвертор — современный стандарт. Он лёгкий (3–7 кг), даёт стабильную дугу на постоянном токе и компактен. Но устроен сложнее, потому что преобразует ток в несколько ступеней.

Ступень 1. Сетевой выпрямитель

Переменный ток из розетки (220/380 В, 50 Гц) сразу попадает на диодный мост с фильтрующими конденсаторами и превращается в постоянный.

Ступень 2. Высокочастотный инвертор

Полученный постоянный ток силовые транзисторы снова «нарезают» в переменный, но уже очень высокой частоты — десятки и сотни килогерц вместо 50 Гц. Это ключевой трюк: на высокой частоте трансформатор может быть крошечным и лёгким.

Ступень 3. Понижающий трансформатор и выходной выпрямитель

Высокочастотный ток проходит через небольшой трансформатор, понижающий напряжение и поднимающий ток до рабочего, а затем снова выпрямляется. На выходе — мощный постоянный сварочный ток, обычно в диапазоне 100–200 А, с очень стабильной дугой.

Электроника инвертора управляет всем процессом и обеспечивает полезные функции: горячий старт, антизалипание электрода, форсаж дуги. Именно поэтому инвертором проще варить новичку.

Полуавтомат отличается тем, что вместо штучного электрода в зону сварки автоматически подаётся сварочная проволока с катушки. Сварщик ведёт горелку, а механизм подачи сам выталкивает проволоку с заданной скоростью — отсюда «полу-автомат» (автоматизирована подача, но не движение).

Защита сварочной ванны

Расплавленный металл нужно изолировать от воздуха, иначе шов будет в порах. В полуавтомате это решается двумя способами:

• MIG/MAG — через горелку подаётся защитный газ. MAG — активный газ (углекислота или смесь) для углеродистых сталей; MIG — инертный газ (аргон) для алюминия и нержавейки.
• Порошковая (флюсовая) проволока — газ не нужен, защиту даёт флюс внутри самой проволоки при горении.

Полуавтомат даёт высокую скорость и чистый шов, поэтому популярен в кузовном ремонте и на производстве металлоконструкций. Услугу полуавтоматом, аргоном и дуговой сваркой можно заказать с выездом — сварка полуавтоматом, аргоном и дуговой сваркой подбирается под металл и задачу.

Аргонодуговая сварка стоит особняком. Здесь дугу зажигают неплавящимся вольфрамовым электродом, а присадочный пруток сварщик подаёт в ванну рукой отдельно. Зона сварки обдувается инертным газом аргоном, который полностью вытесняет воздух.

TIG даёт самый чистый и точный шов, позволяет варить тонкий металл, нержавейку, алюминий, цветные сплавы. Но процесс медленный и требует высокой квалификации — обе руки заняты, нужна координация. Это «ювелирная» сварка для ответственных и видимых соединений.

Принцип работы аппарата напрямую связан с опасностями: высокий ток, дуга с мощным ультрафиолетом, раскалённый металл и аэрозоль. Индивидуальные средства защиты (СИЗ) при сварочных работах закрывают каждый из факторов.

Защита глаз и лица

Сварочная маска со светофильтром — главное СИЗ. Дуга излучает интенсивный ультрафиолет, без фильтра он за секунды вызывает ожог роговицы. Маски «хамелеон» затемняются автоматически; степень затемнения выбирают под силу тока.

Защита кожи и рук

Краги (сварочные рукавицы) из спилка, плотный костюм из брезента или спилка с огнестойкой пропиткой, закрытая обувь. Открытой кожи быть не должно — ультрафиолет даёт «загар», по сути ожог, а брызги металла прожигают тонкую ткань.

Защита дыхания

Сварочный аэрозоль (оксиды металлов, особенно при сварке нержавейки и оцинковки) опасен при вдыхании. Нужен респиратор или местная вытяжка, в помещении — обязательно.

Электробезопасность

Сухие диэлектрические перчатки и обувь, исправная изоляция кабелей, заземление корпуса. В сырых и стеснённых условиях риск поражения током выше.
